组合图

一、简介

1.1 功能简介

组合图是将柱状图与折线图组合展示的可视化报表，支持设置两个纵坐标轴，用于展示多个指标的数据对比与趋势，提升信息承载量与可读性。

1.2 应用场景

适用于需同时展示多个指标数据的场景，用于分析多个变化趋势之间的关联关系。

通过组合图分析商品的单价和总销售额的变化趋势，可以观察总销售额的变化趋势与单价的变化趋势是否同步。

1.3 效果展示

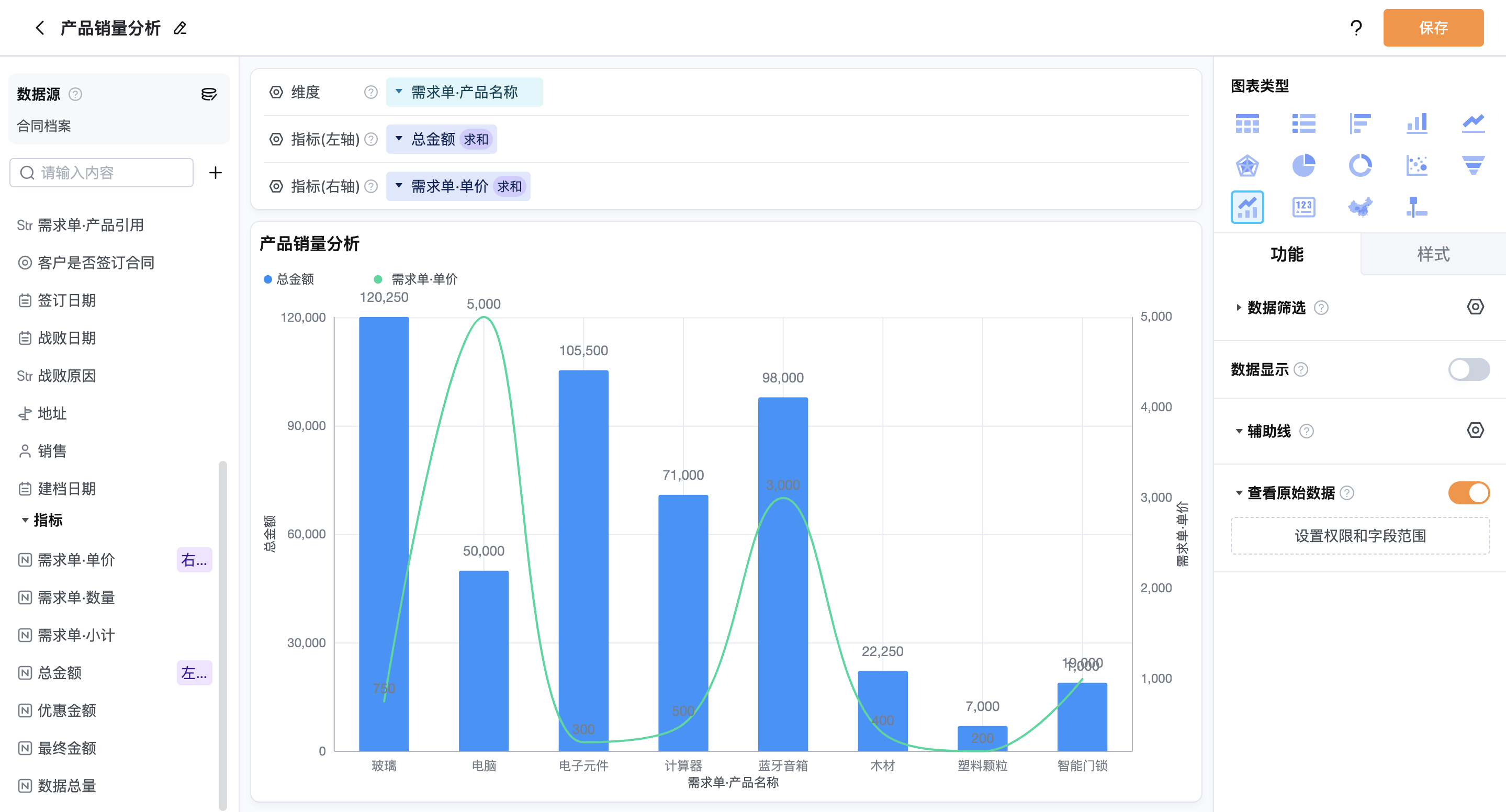

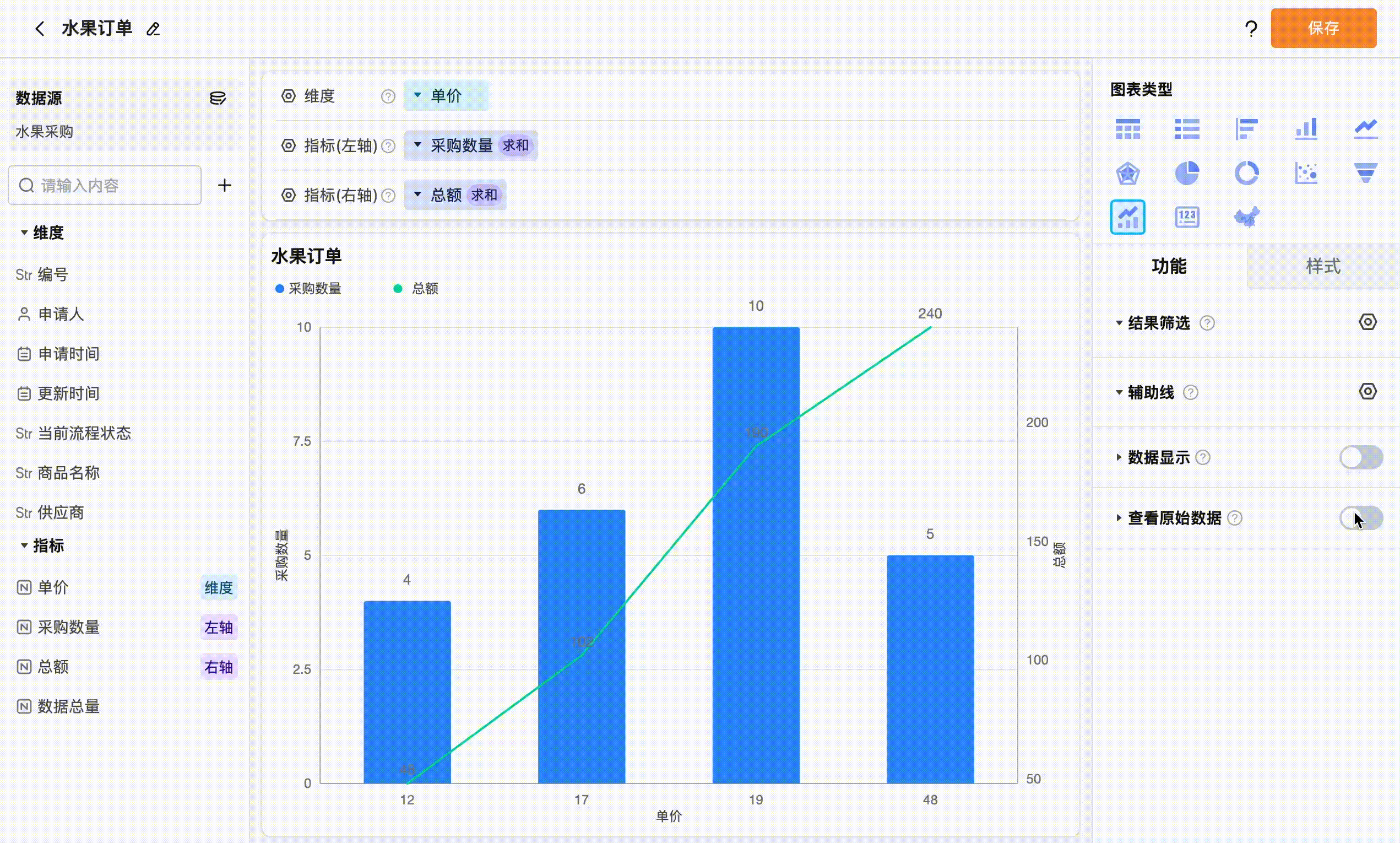

如下图所示，通过组合图比较商品的单价和销售总金额，便于直观观察、比较不同维度的数据

二、设置步骤

2.1 选择组合图

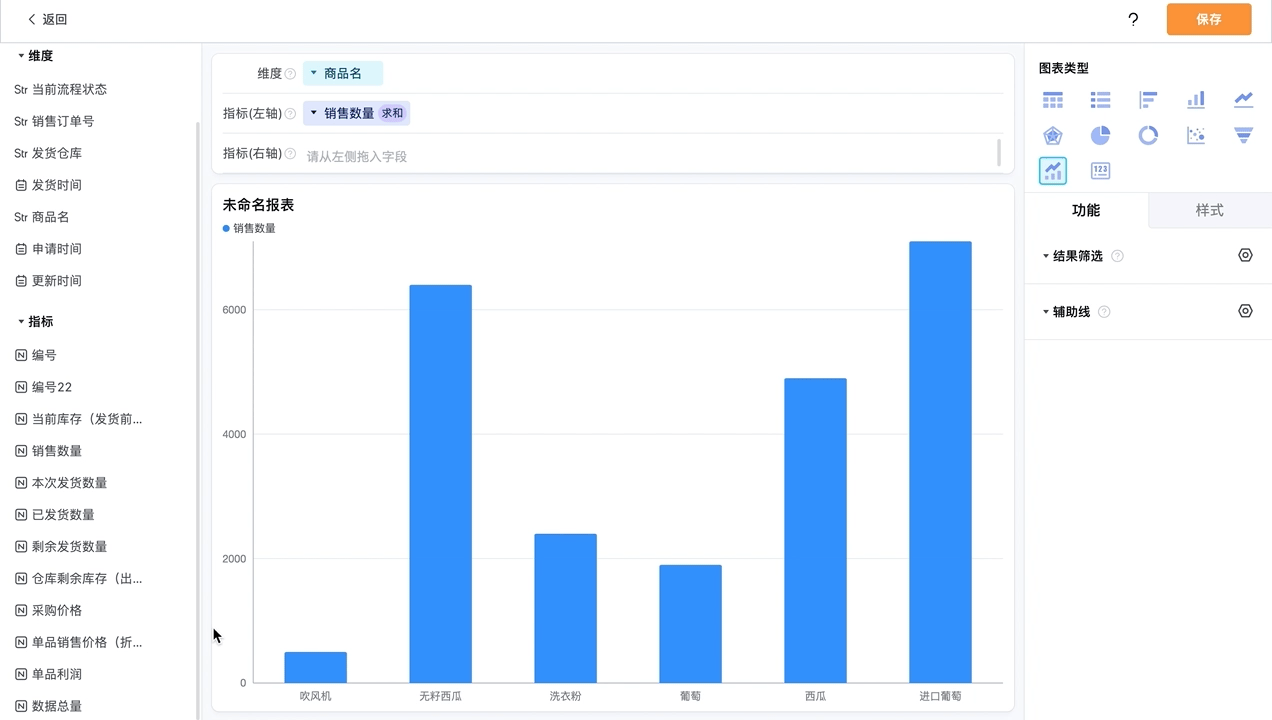

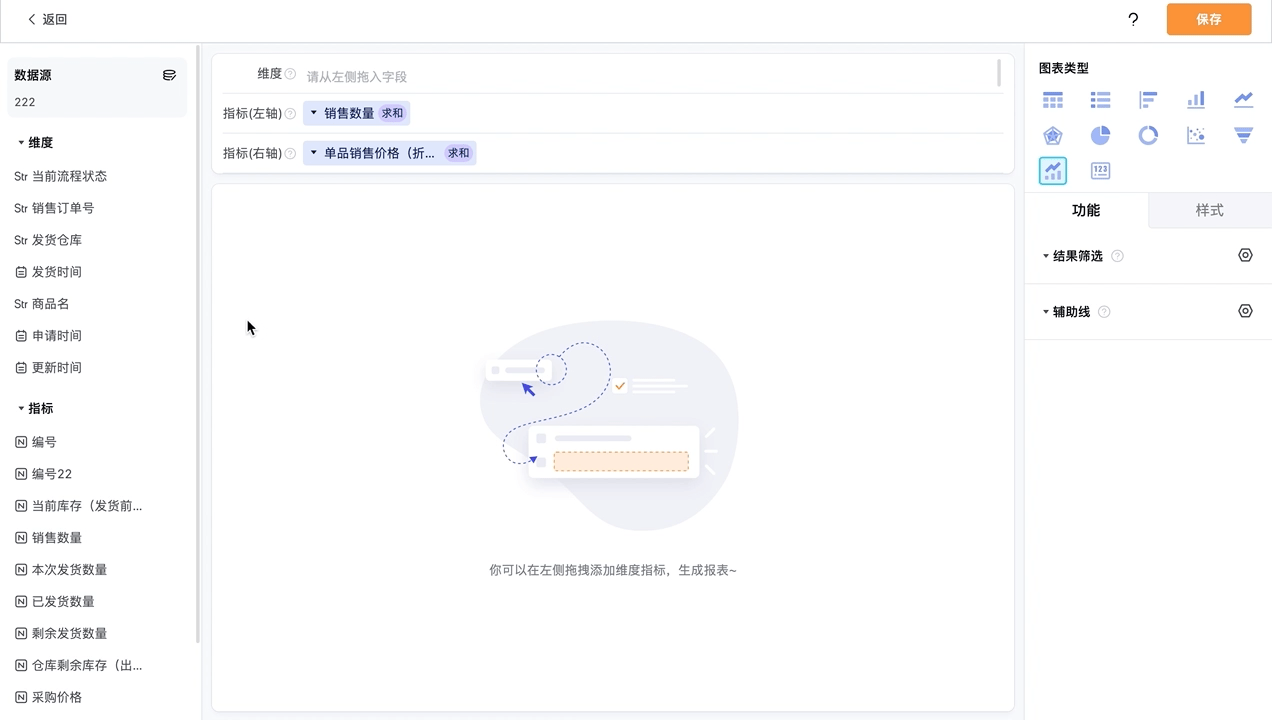

进入报表编辑页面，点击右上角图表类型的组合图即可开始编辑

2.2 添加维度和指标

2.2.1 添加维度

可以通过拖拽的方式将维度字段添加到维度区域，或者批量添加维度

维度：被归类维度的字段将作为X轴的坐标，例如：将商品名作为维度，报表将会沿X轴显示商品对应的销售数量和折后销售价格

2.2.2 添加指标

可以通过拖拽指标字段的方式添加指标

指标是通过指定的计算方式（默认求和）计算后得出的数据，在组合图中表现为柱状图和折线图的y轴值。

指标（左轴）：柱状图的y轴值

指标（右轴）：折线图的y轴值

以上设置为默认设置，在样式-组合图类型中可以进行更改

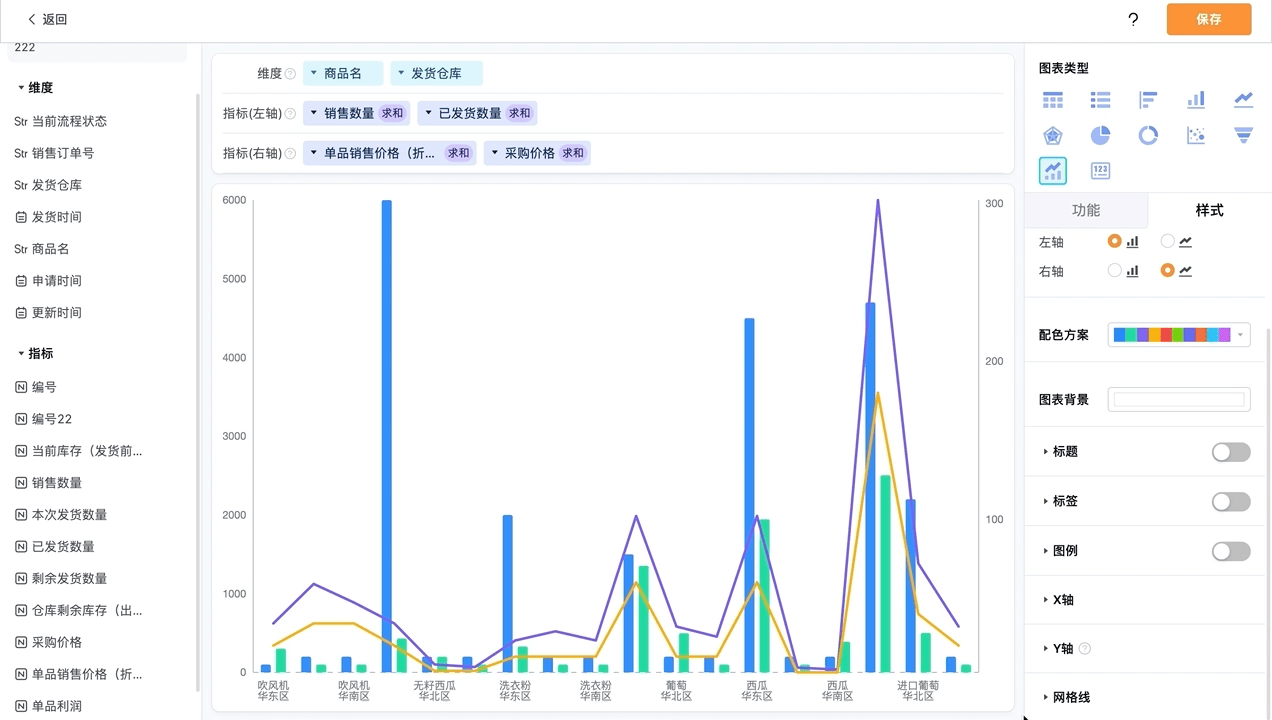

如下图所示，柱状图为销售数量的值，折线图为单品销售价格的值

⚠️注意只有数字字段可以作为指标。使用轻流作为应用数据源时，需要确保希望作为指标的字段格式是数字字段维度字段只能作为维度使用，但指标字段既可以作为维度使用，也可以作为指标使用组合图至少需要1个维度字段、1个指标字段（X轴）和1个指标字段（Y轴）才能使用组合图支持添加多个维度（上限20个）和指标（上限50个）

2.3 设置指标和维度的属性

点击维度或指标左侧的倒三角图标即可编辑维度或指标的属性

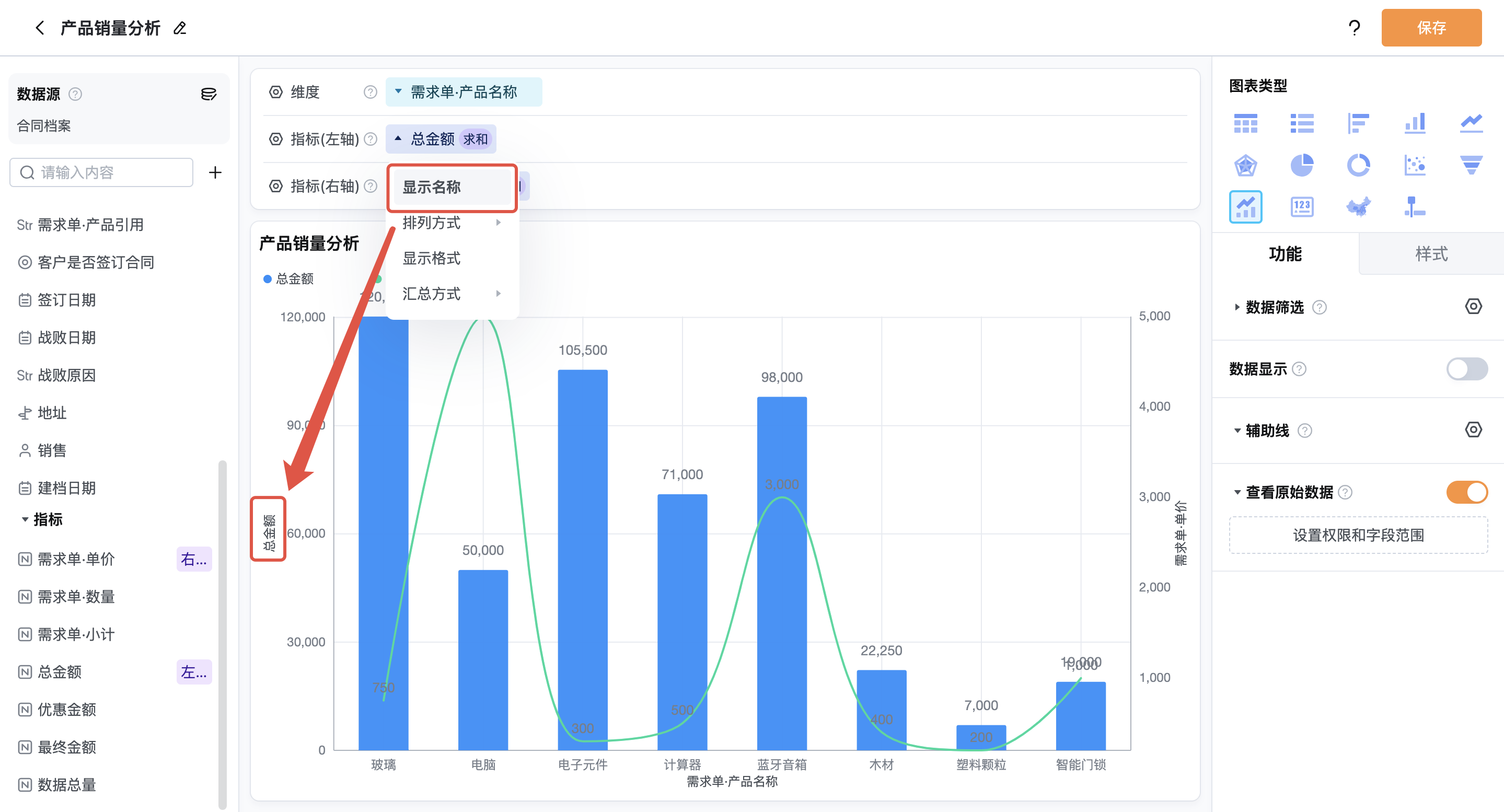

2.3.1 显示名称

修改维度字段或指标字段在报表中的显示名称，即修改X轴或Y轴的标题。

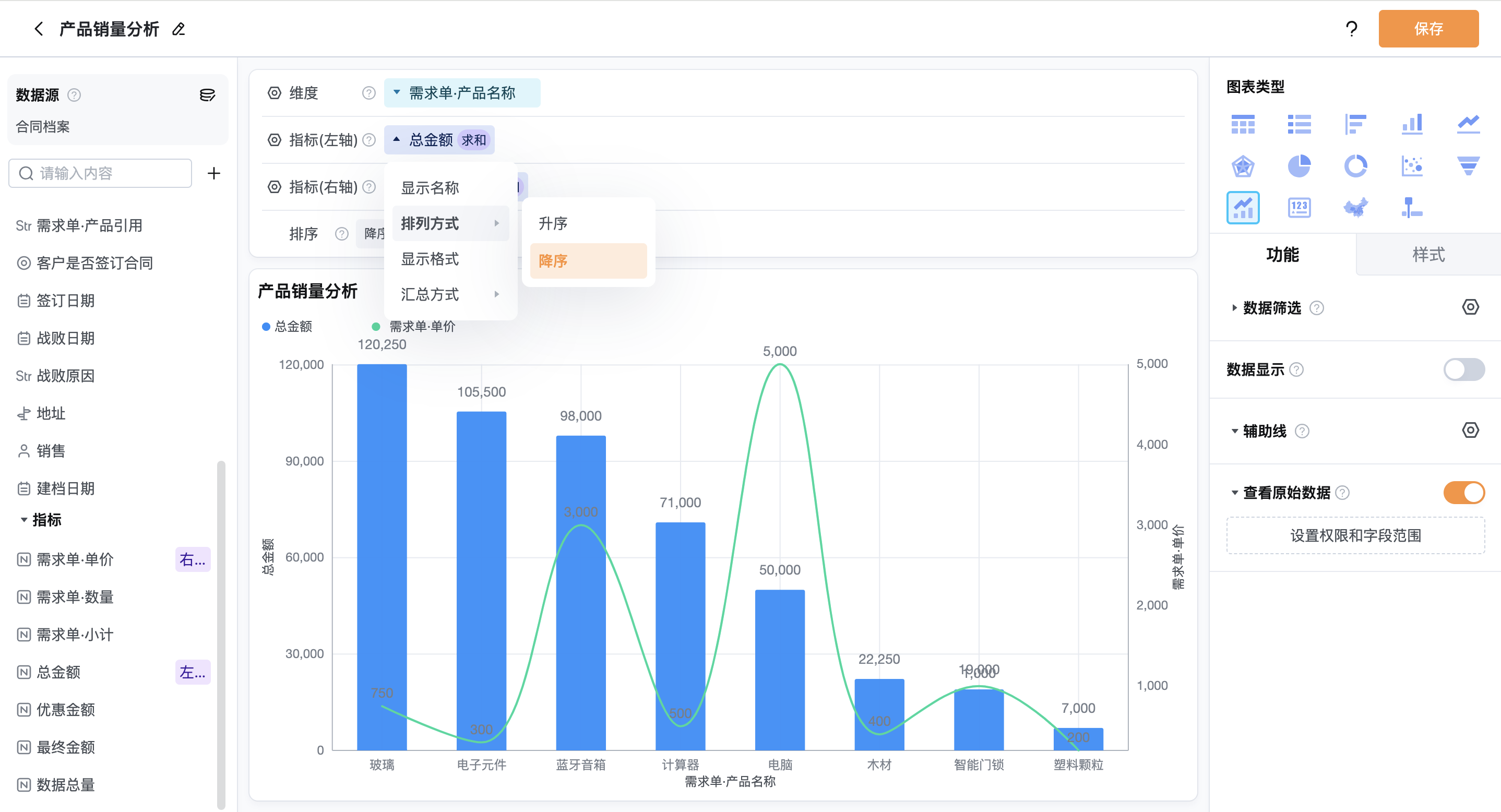

2.3.2 排列方式

支持对维度或指标的字段值进行排序。数值字段可按数值升序或降序排序；非数值字段将按首字母顺序进行排序。

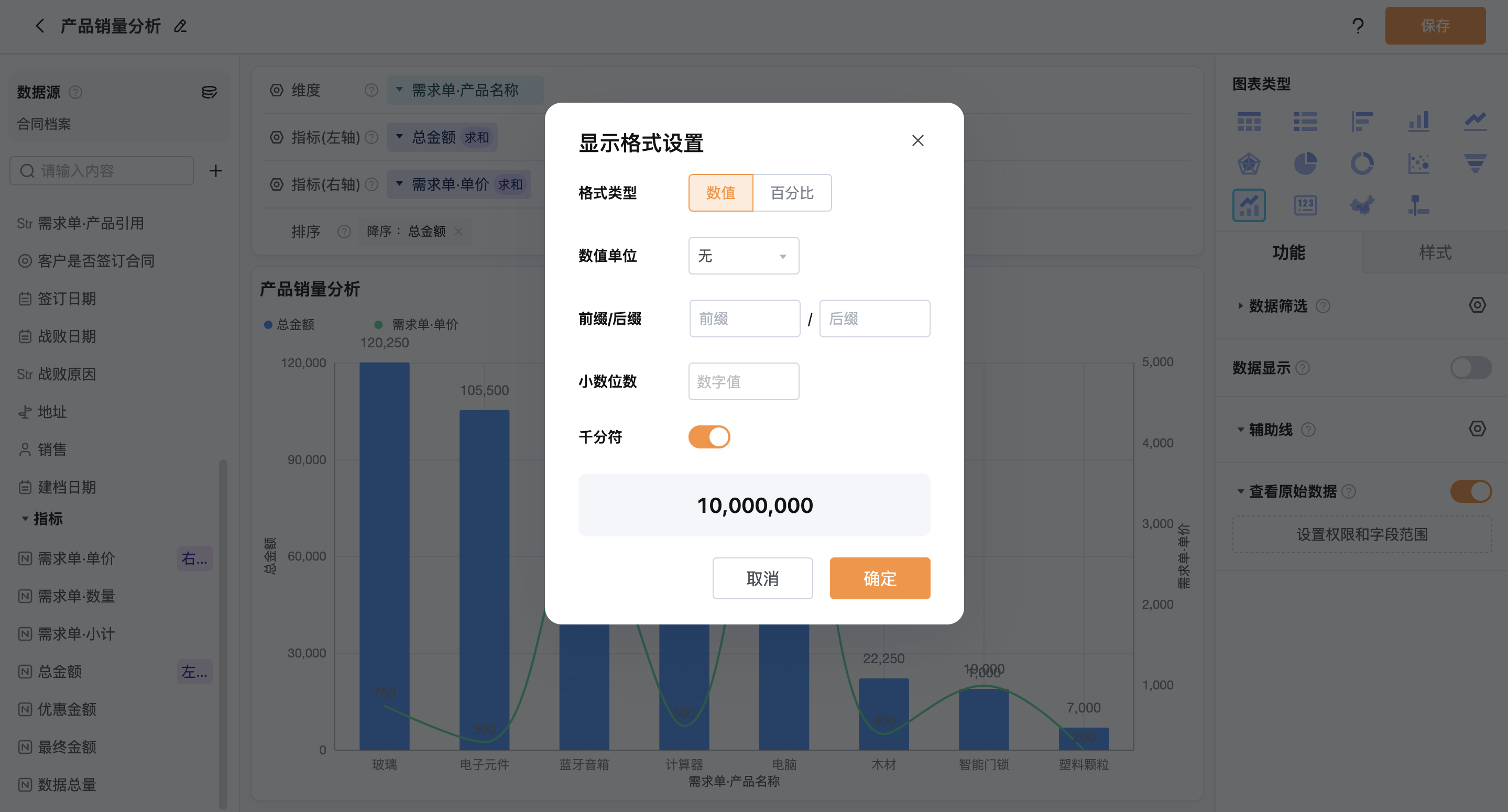

2.3.3 显示格式

使用范围：数值字段、时间字段详情：

1. 设置指标字段的数值展示格式，包括：

• 数值单位（如：千、万、百万等）
• 显示形式（数值或百分比）
• 是否启用千分位分隔符
• 前缀与后缀文字
• 小数位数精度设置

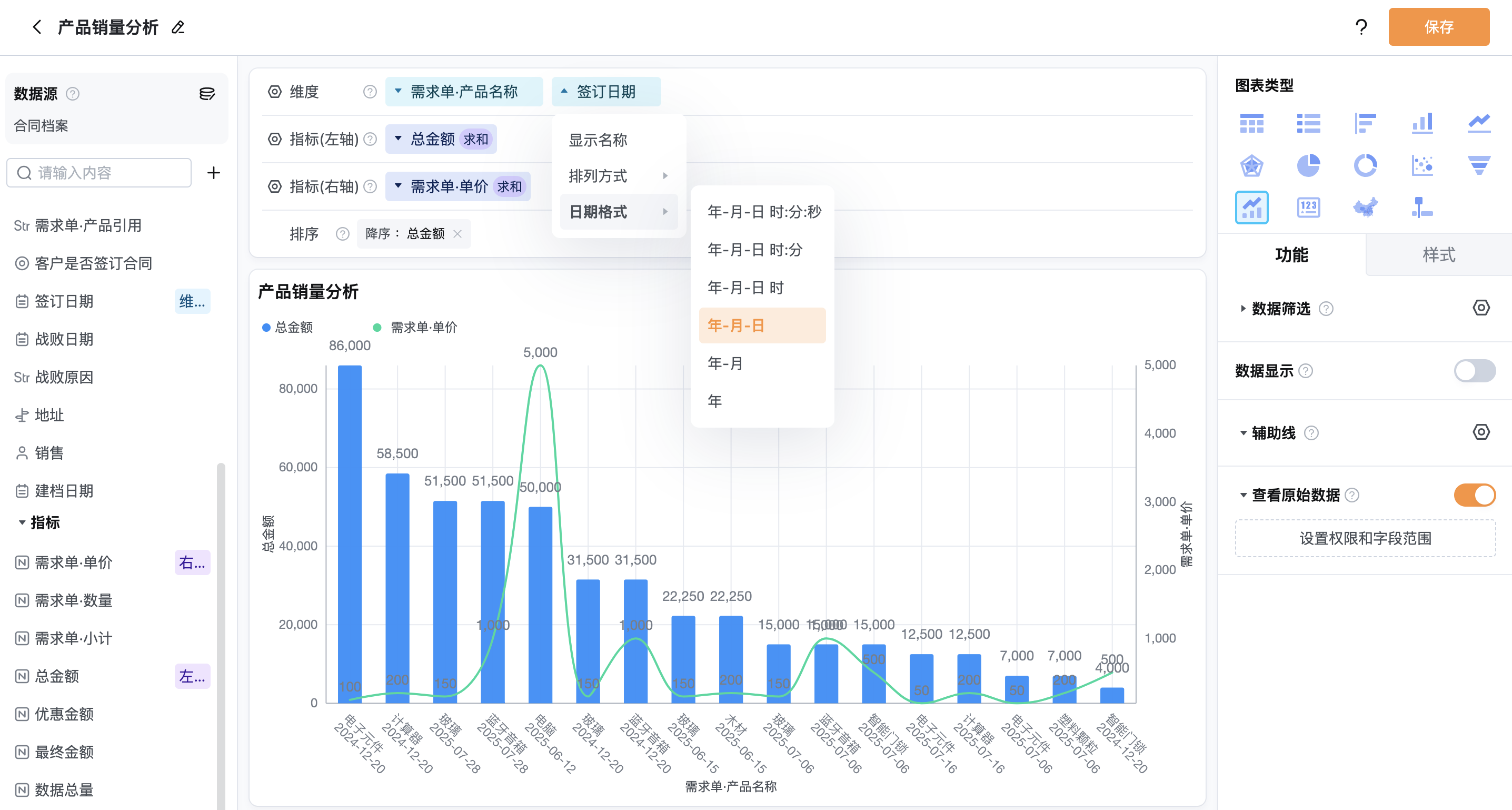

1. 时间字段可以设置时间的显示范围：年/月/日/时/分/秒

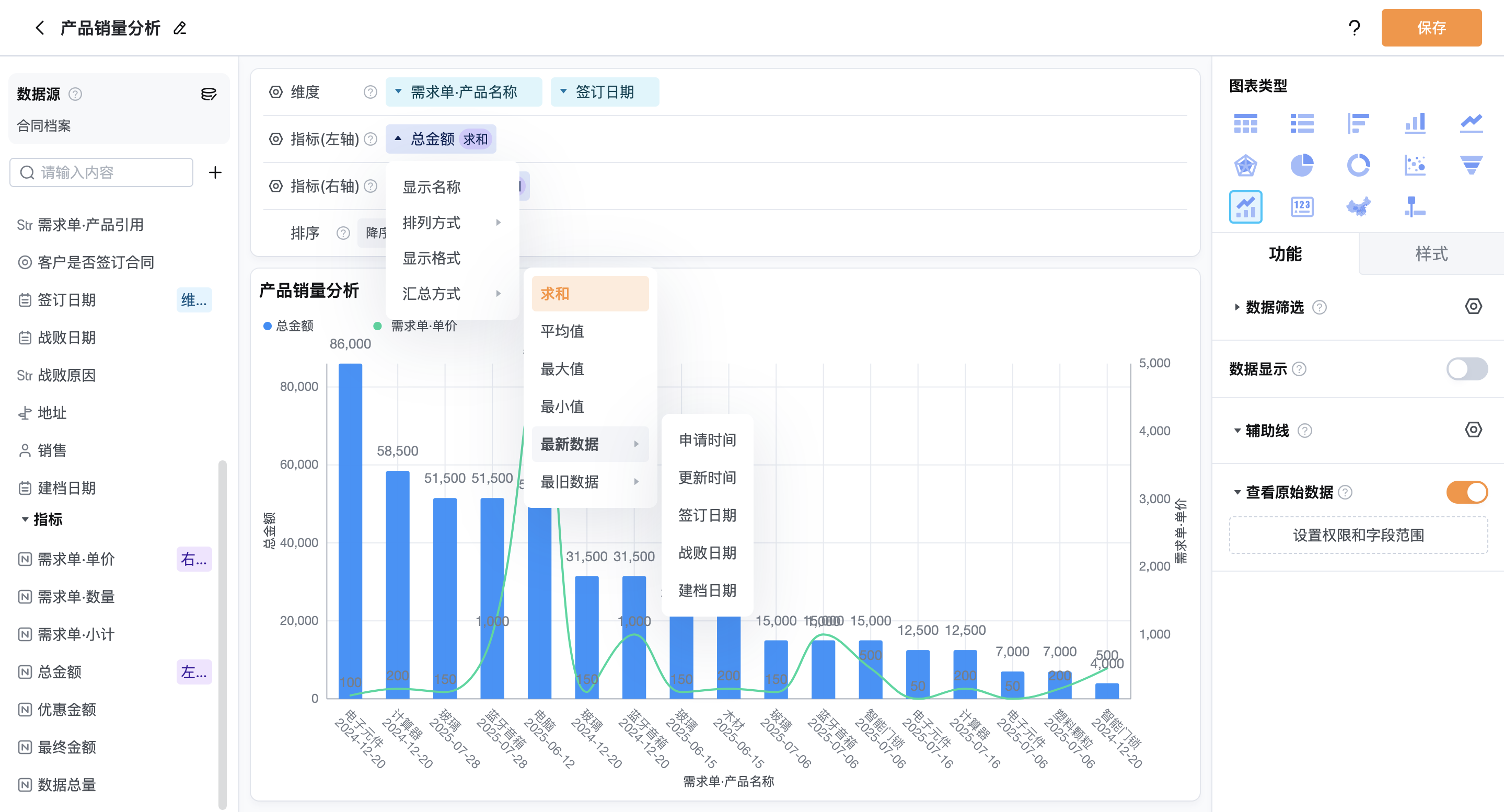

2.3.4 汇总方式

使用范围：数值字段、地址字段

1. 设置指标在报表中的统计计算方式。可选项包括：

• 求和
• 平均值
• 最大值
• 最小值
• 最新数据
• 最旧数据

例如，指标的汇总方式为求和时，系统将计算不同任务维度下总费用金额；当指标的汇总方式为平均值时，系统将计算不同任务维度下费用金额的平均值

⚠️最新数据并不是指把所有最新提交的数据都展示出来，而是按“维度”去取最新的那一条。举个例子：现在有一份财务报销报表，一共有 4 条数据：客户拜访：200、300、400（3条数据）出差：1000（1条数据）如果汇总方式是 “求和”，那结果就是所有报销加起来：200 + 300 + 400 + 1000 = 1900。但如果汇总方式是 “最新数据”，那逻辑是：在“客户拜访”这个维度下，只取最新的一条（假设是 400），之前的 200 和 300 就不算了；在“出差”这个维度下，只有 1000 这一条，就取它。 这样加起来的结果就是 400 + 1000 = 1400。所以，“最新数据”其实是按 每个维度只留最新一条来算的，而不是把所有最近提交的数据都算上。选择“最新数据”或“最旧数据”时，可指定表单中的时间类字段作为排序依据。

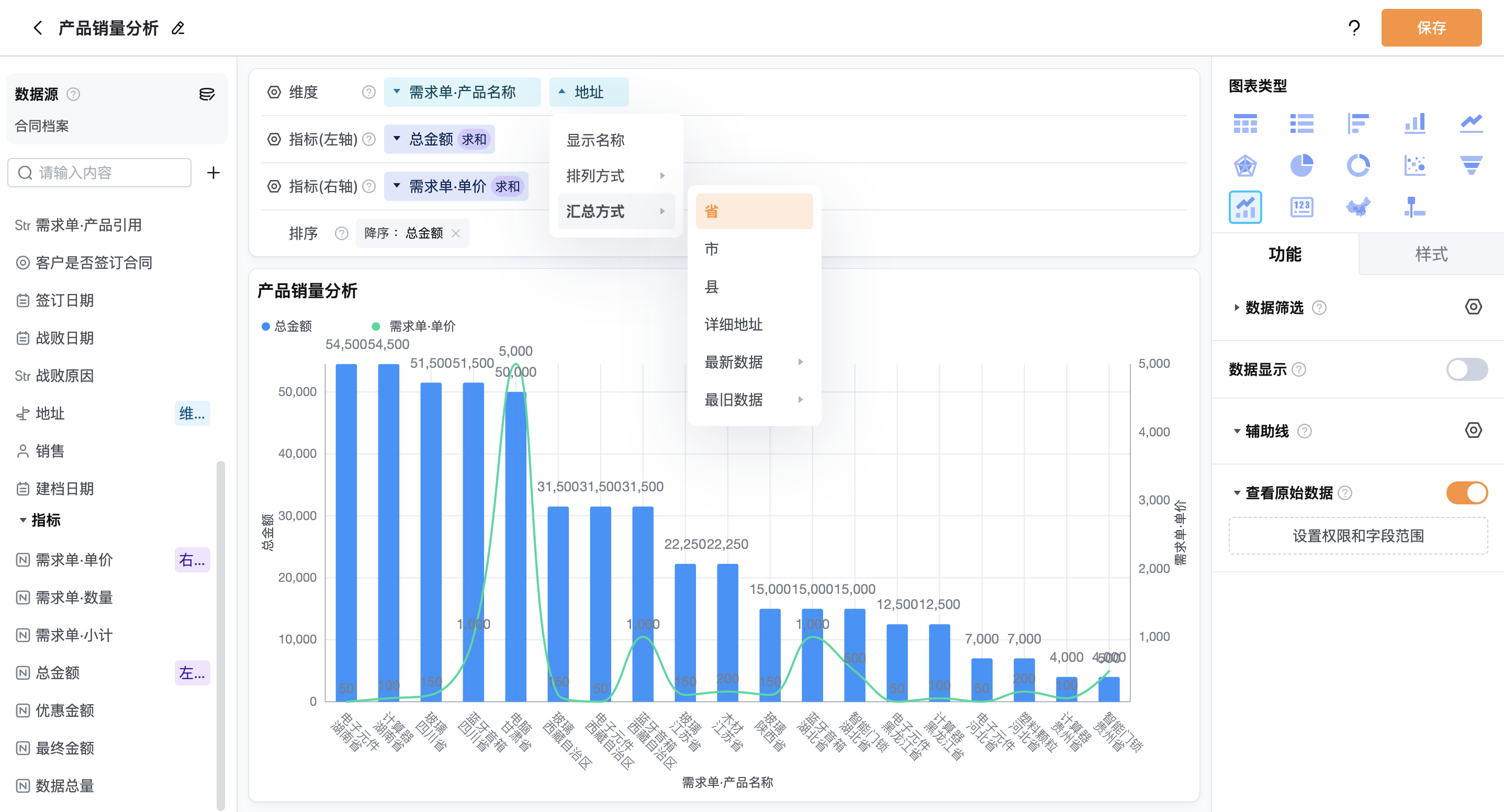

1. 设置地址维度的计算范围

2.4 柱状图其他功能

点击报表编辑页右侧的「功能」设置报表的其他功能

2.4.1 数据筛选

详情参考：

• 汇总前筛选

在进行数据统计前，根据设定的筛选条件对原始数据进行过滤，仅保留满足条件的数据参与统计。例如：只统计状态为“已完成”的任务数据。

• 汇总后筛选

在完成报表统计后，再根据条件**对已生成的报表结果进行筛选，**仅显示符合条件的记录。

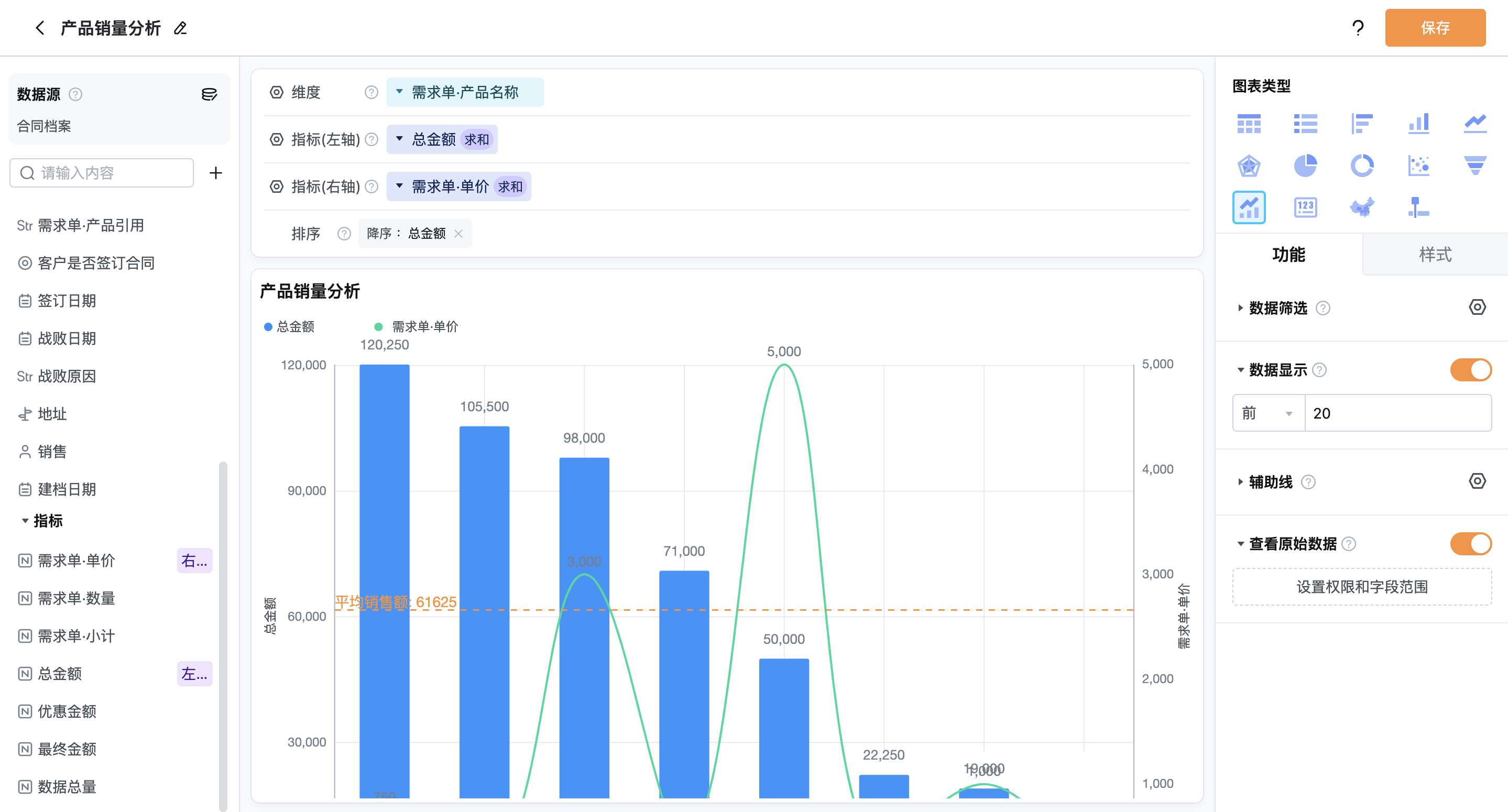

2.4.2 数据显示

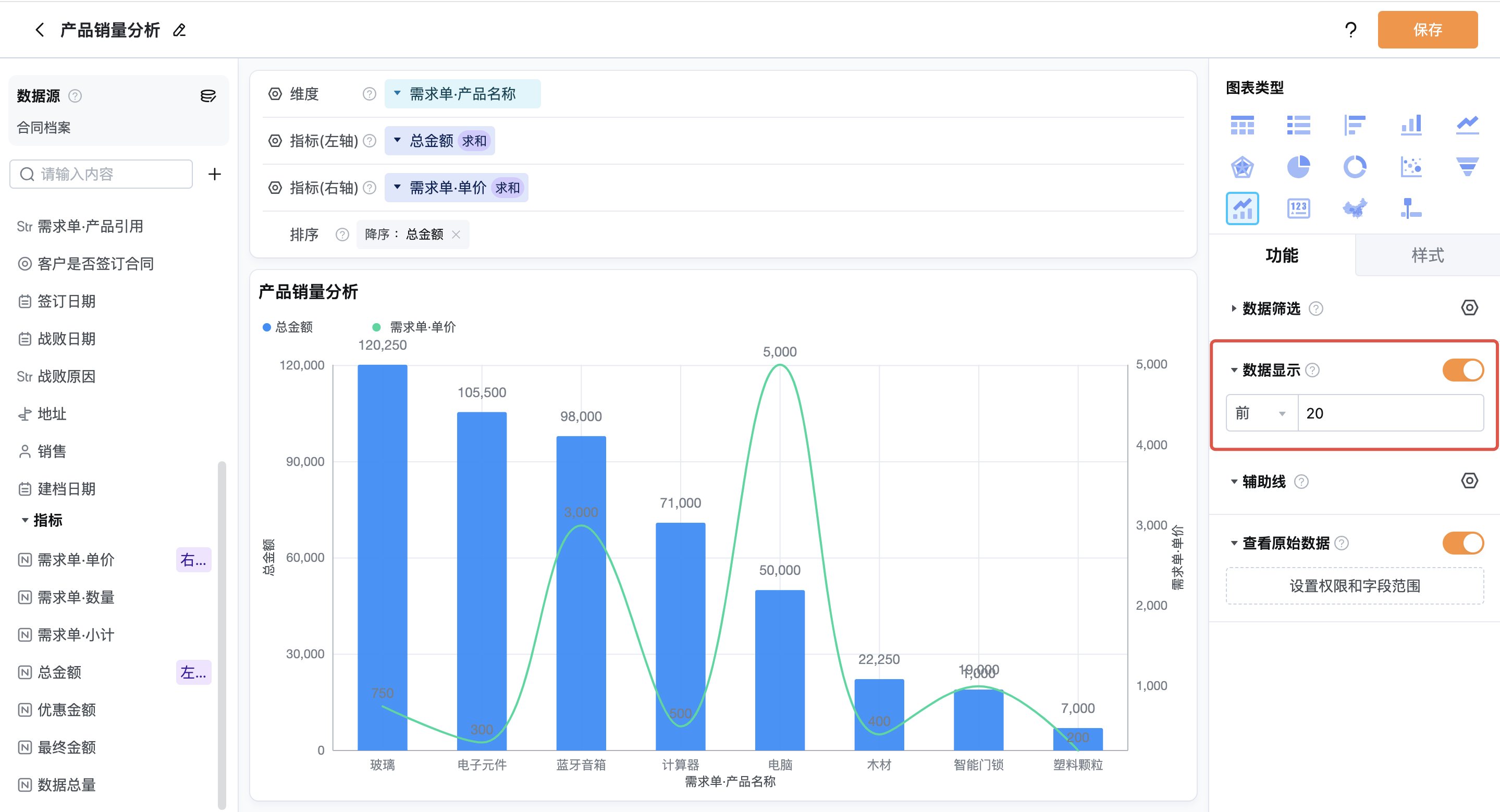

支持设置仅展示报表中排名靠前或靠后的数据。 例如：设置仅显示“前 20 条”数据，可以聚焦分析最关键的维度项。

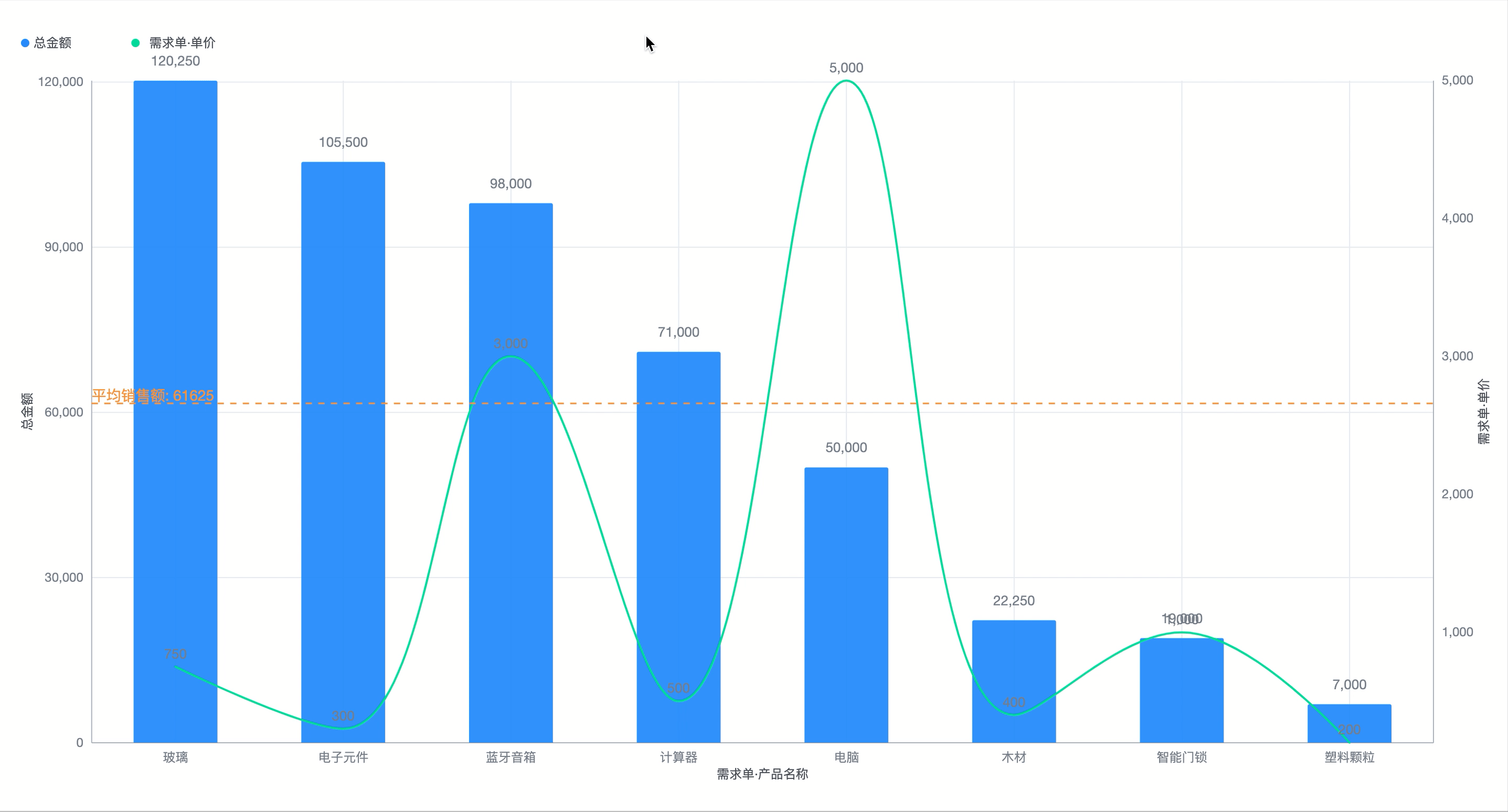

2.4.3 辅助线

详情可见：

根据不同计算规则生成辅助线，起到辅助分析的作用。

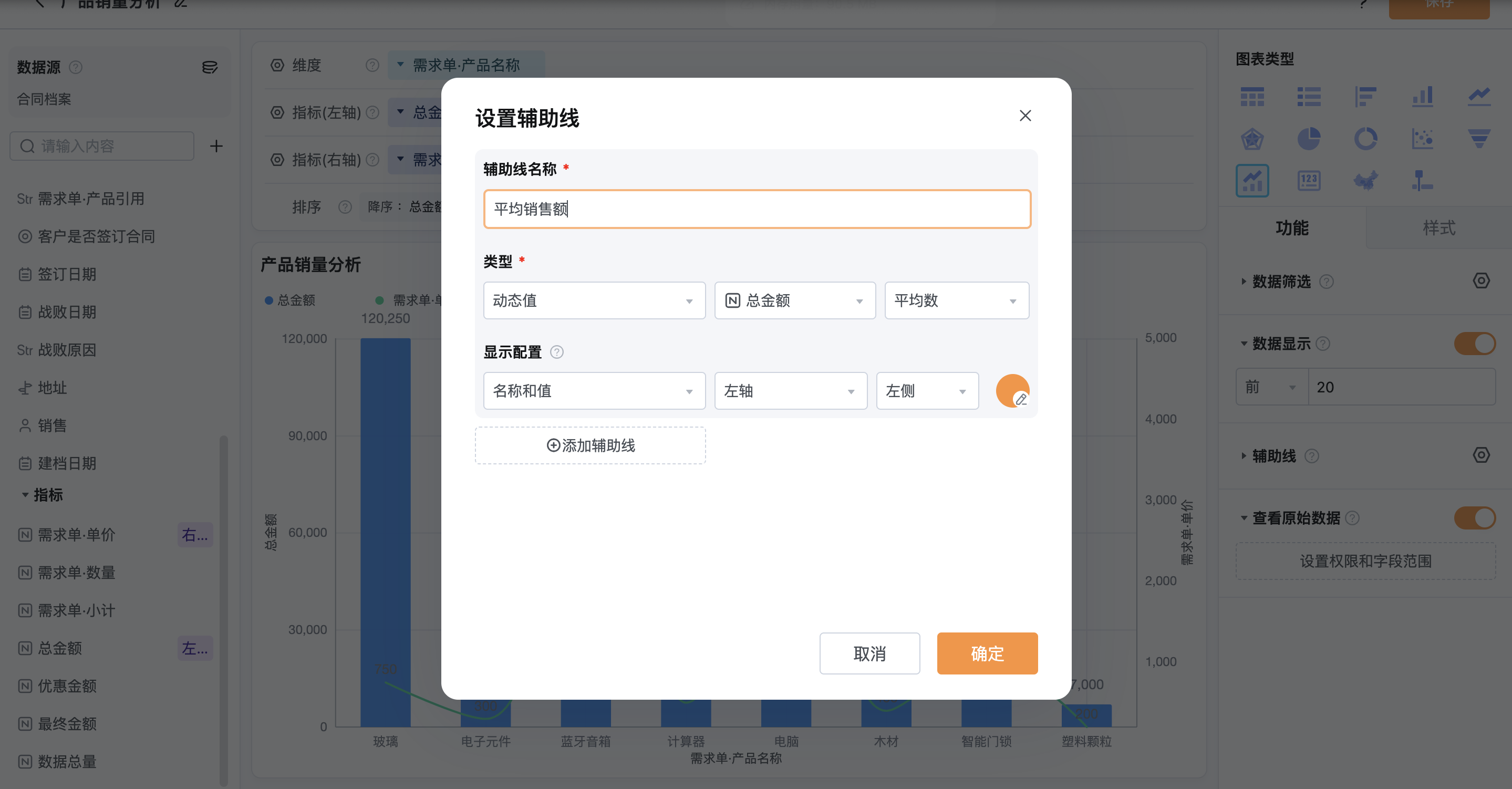

• 设置

• 效果

2.4.4 查看原始数据

开启该功能后，用户可在报表中点击某个数据，查看其对应的原始数据记录。 支持以下设置：

• 查看权限：指定哪些成员有权限查看原始数据。
• 显示字段范围：设置用户可见的原始字段内容。

⚠️若数据源中某字段被删除或隐藏，原始数据将无法展示，需重新配置字段显示范围。

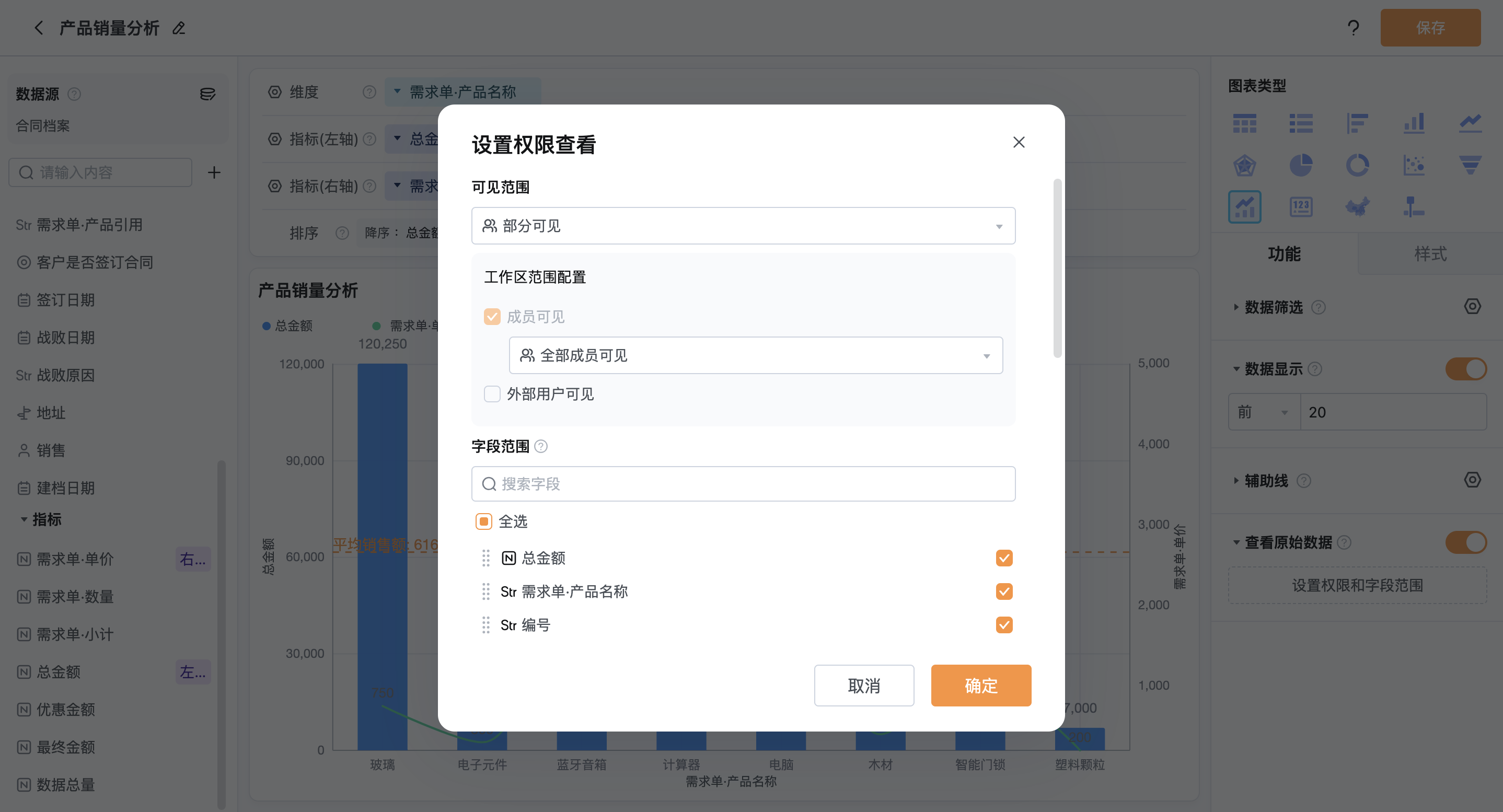

• 设置查看原始数据的权限和显示字段

• 查看原始数据效果

2.5 报表样式设置

可以对报表样式进行设置，使报表更个性化

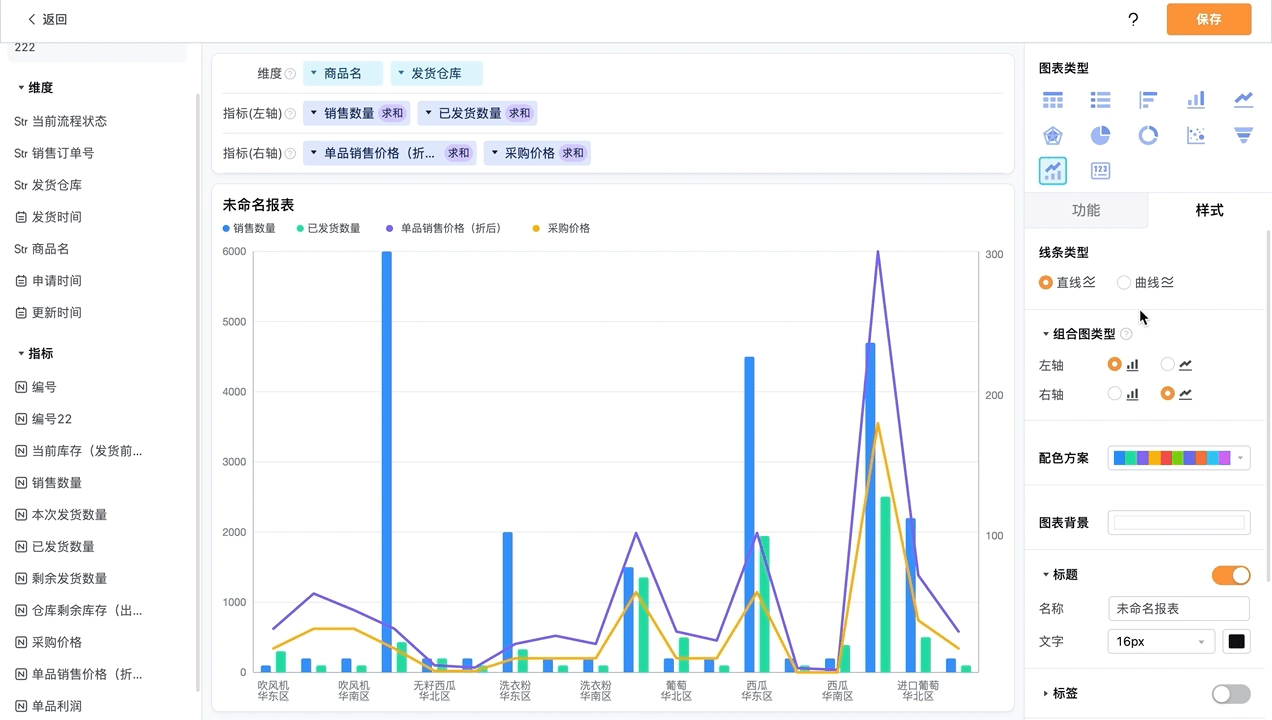

2.5.1 线条类型

可以将组合图中的折线图线条切换为直线或曲线

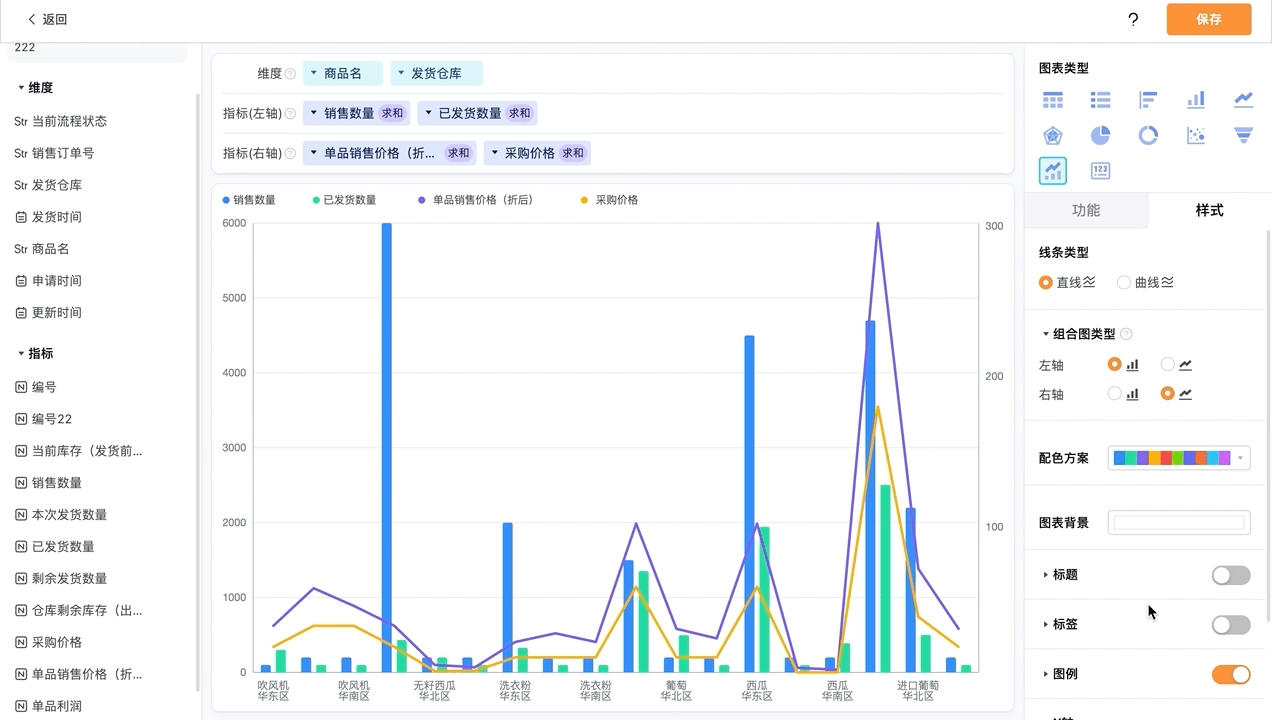

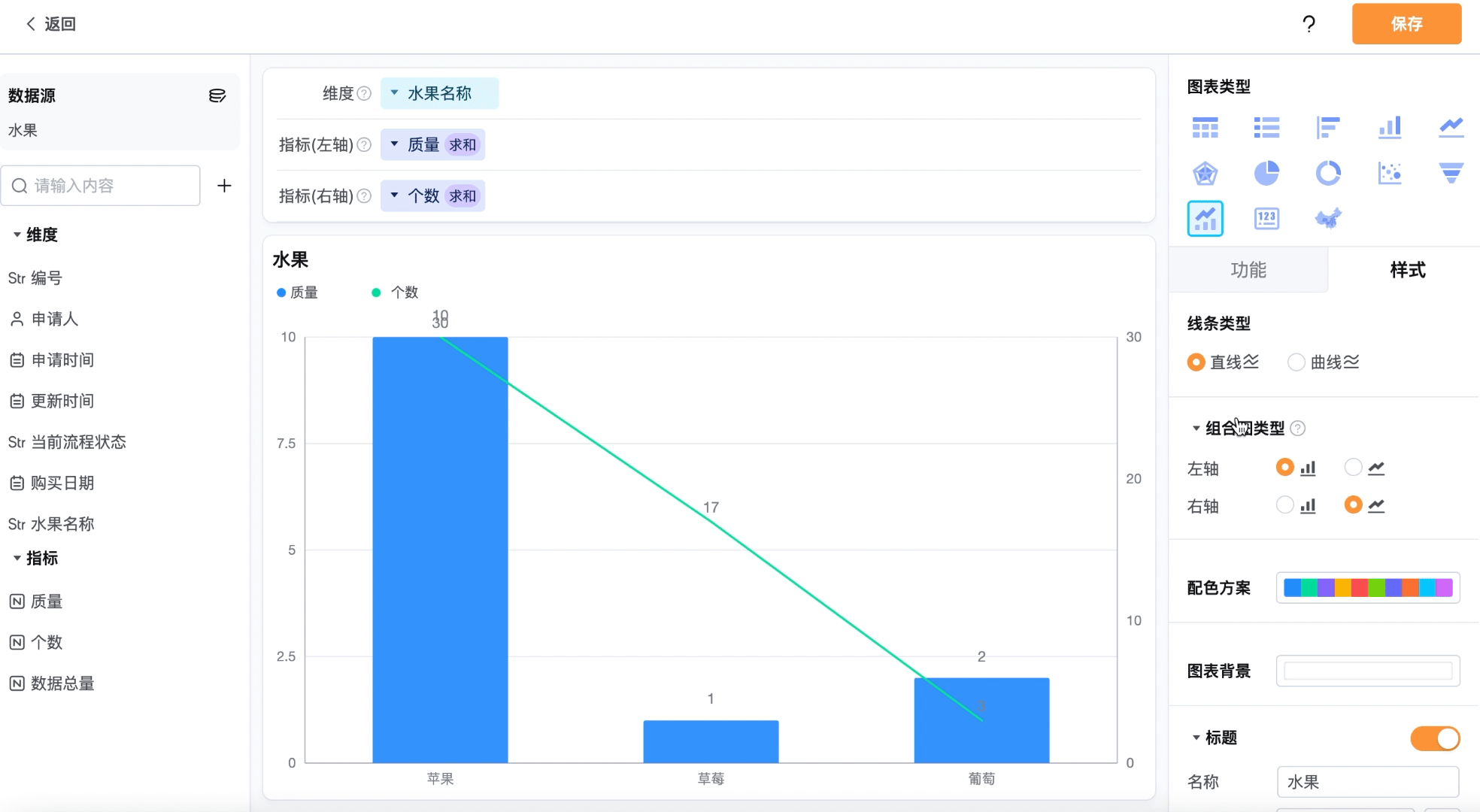

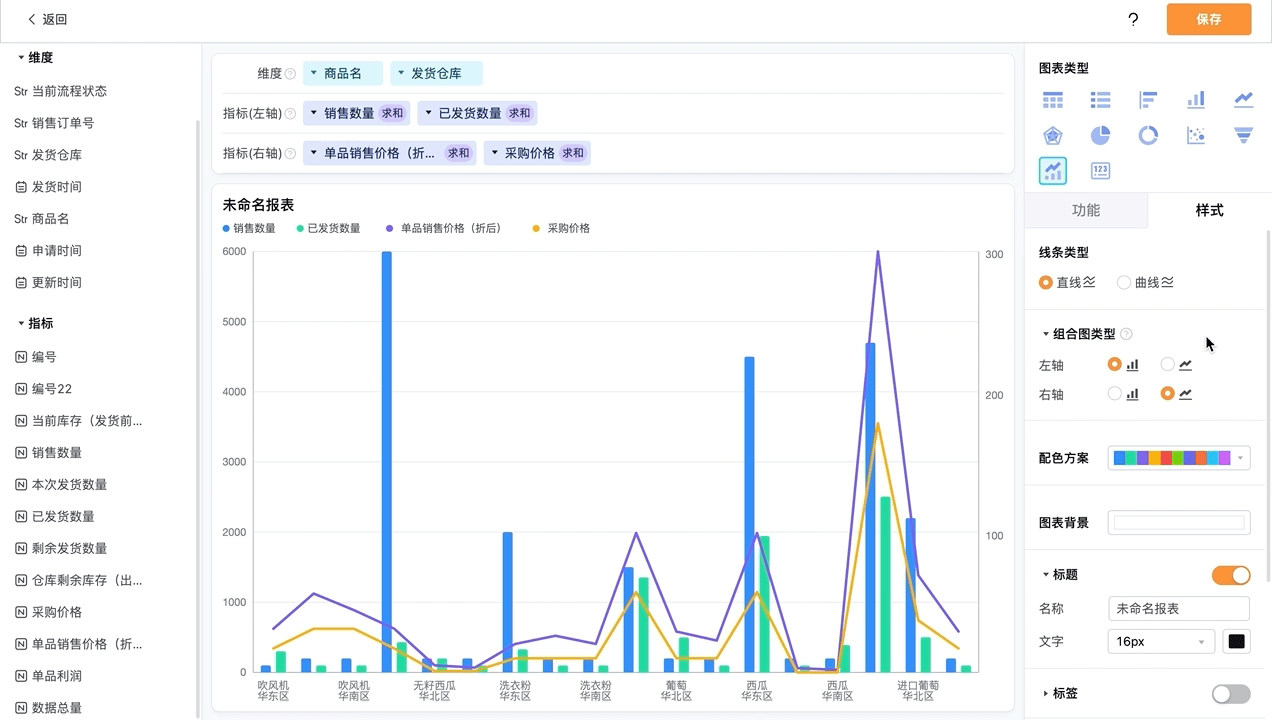

2.5.2 组合图类型

可以更改左轴和右轴的图表类型。当左轴生成柱状图时，右轴自动生成折线图，当右轴生成柱状图时，左轴自动生成折线图

2.5.3 配色方案

可以为报表配置不同的颜色组合

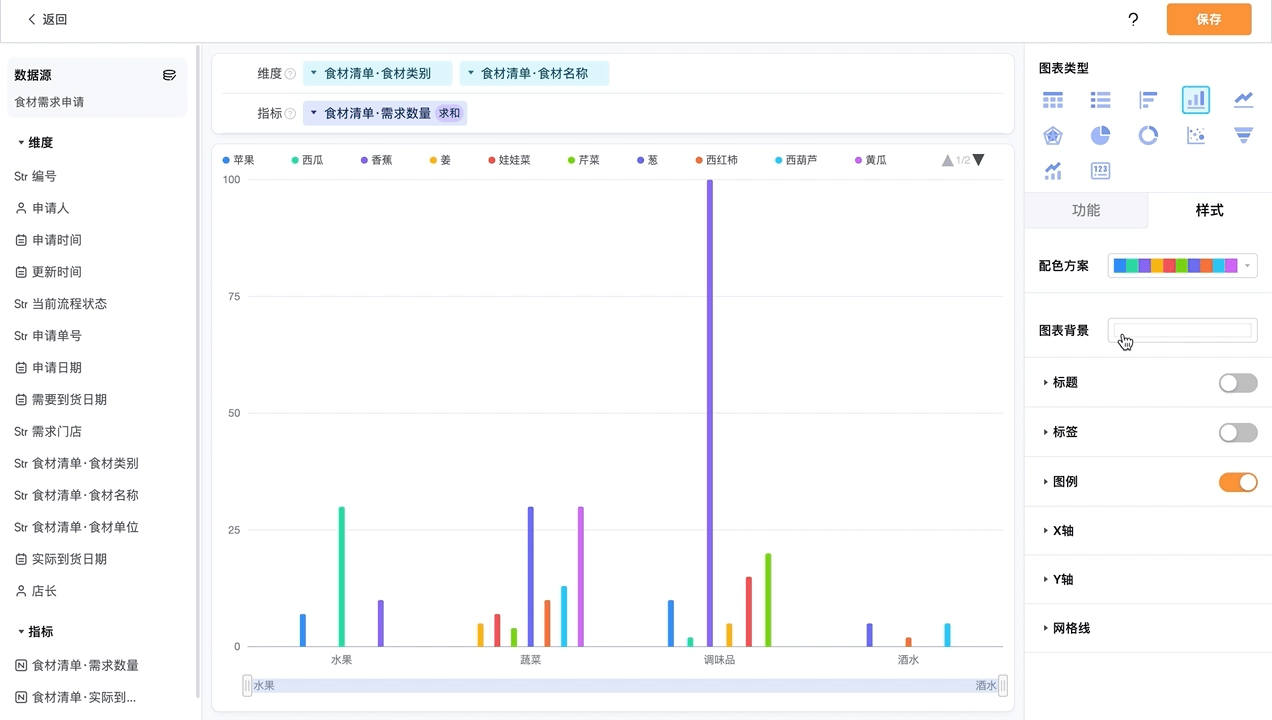

2.5.4 图表背景

可以更改报表周围背景区域的颜色

2.5.5 标题

可以选择是否显示标题，并对报表标题的内容、字号和文字颜色进行更改

2.5.6 标签

可以选择是否显示数值的标签，并对标签的字号、颜色、位置和显示方式进行更改

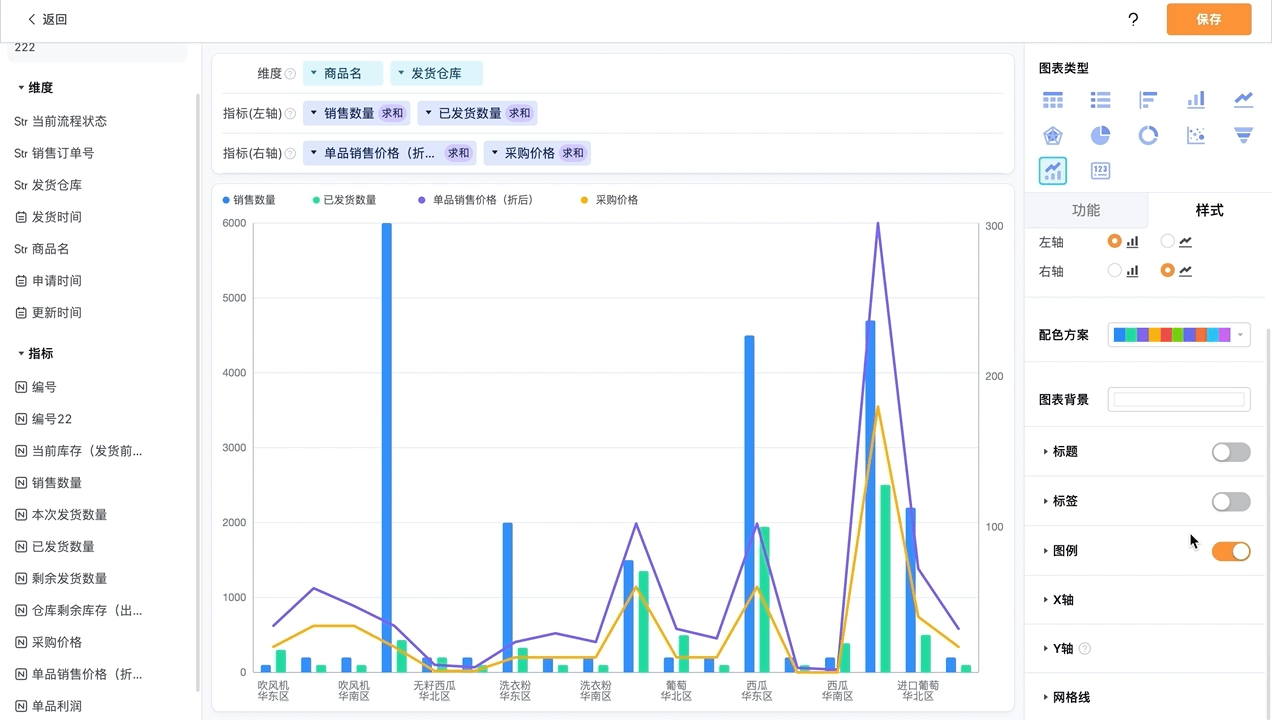

2.5.7 图例

可以选择是否显示图例，并对图例的字号、颜色和显示位置进行更改。点击图例可以隐藏或显示该图例的数据，点击图例右侧图标可以选择是否单独显示该图例的数据

2.5.8 坐标轴

可以选择是否显示坐标轴，并对坐标轴的颜色、宽度以及类型进行更改，也可以设置轴标签和轴标题的字号与颜色

⚠️轴标签的智能显示是指当标签长度过长时倾斜展示

2.5.9 网格线

可以选择是否显示横向和纵向的网格线，并分别对网格线的宽度、颜色以及类型进行修改

2.2.7 查看原始数据

点击打开「查看原始数据」按钮，可以开启这一功能。点击「设置权限和字段范围」，可以查询应用中详细的原始字段数据并设置可见范围。
