辅助线

一、简介​

1.1 功能简介​

辅助线用于在图表中根据不同的计算规则生成参考线，以便进行数据比较与趋势分析。可设定固定值或基于数据计算出的动态值，辅助用户判断指标的偏离或达成情况。

在轻析中，只有条形图、柱状图、折线图、散点图和组合图支持设置辅助线辅助线上限为20条

1.2 使用场景​

适用于需要进行数据对比或判断偏差的场景，例如：

  • 实际销量与目标销量的对比
  • 商品售价与平均售价的偏差分析
  • 交易金额是否超过行业平均水平

1.3 效果展示​

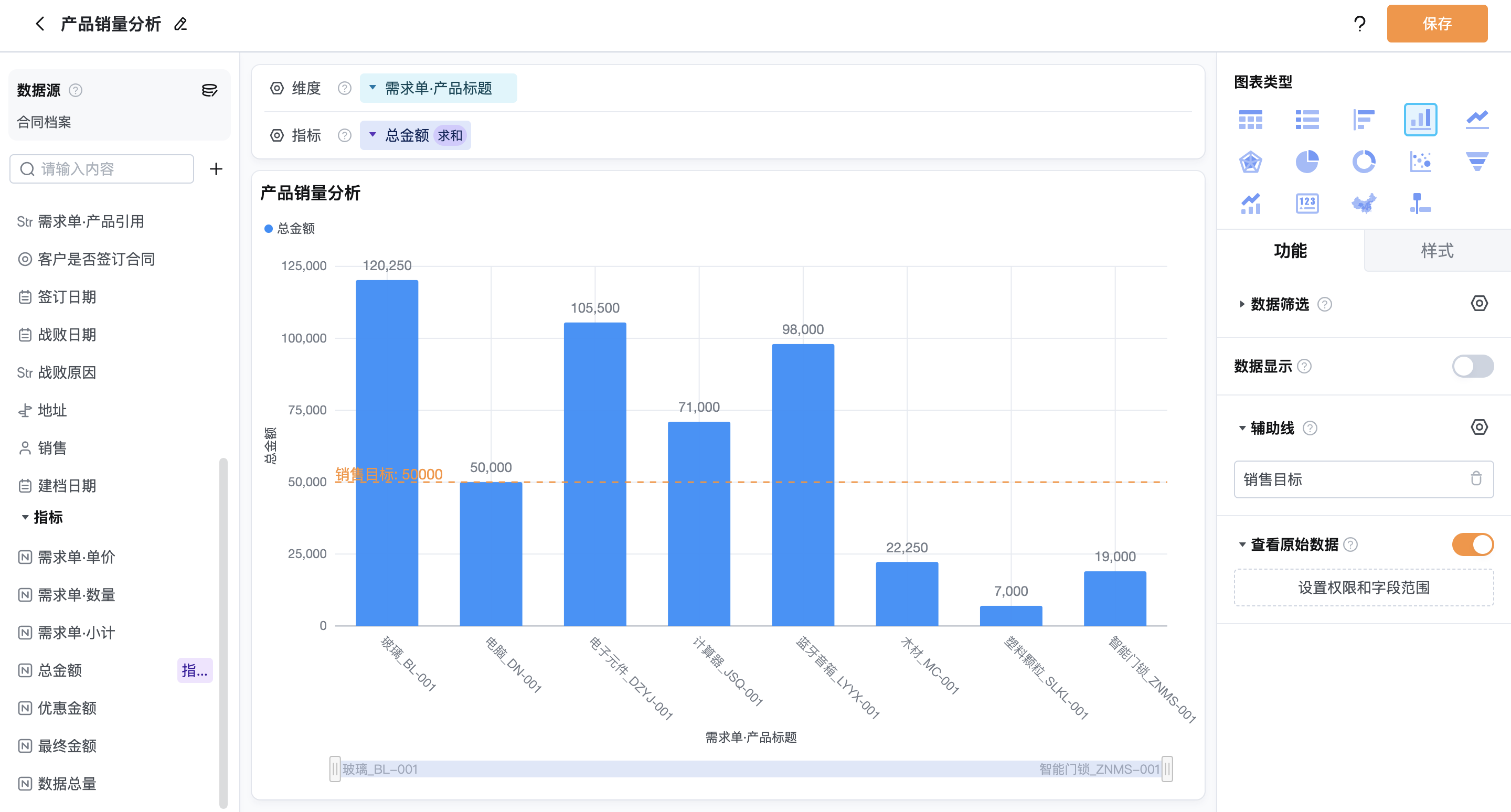

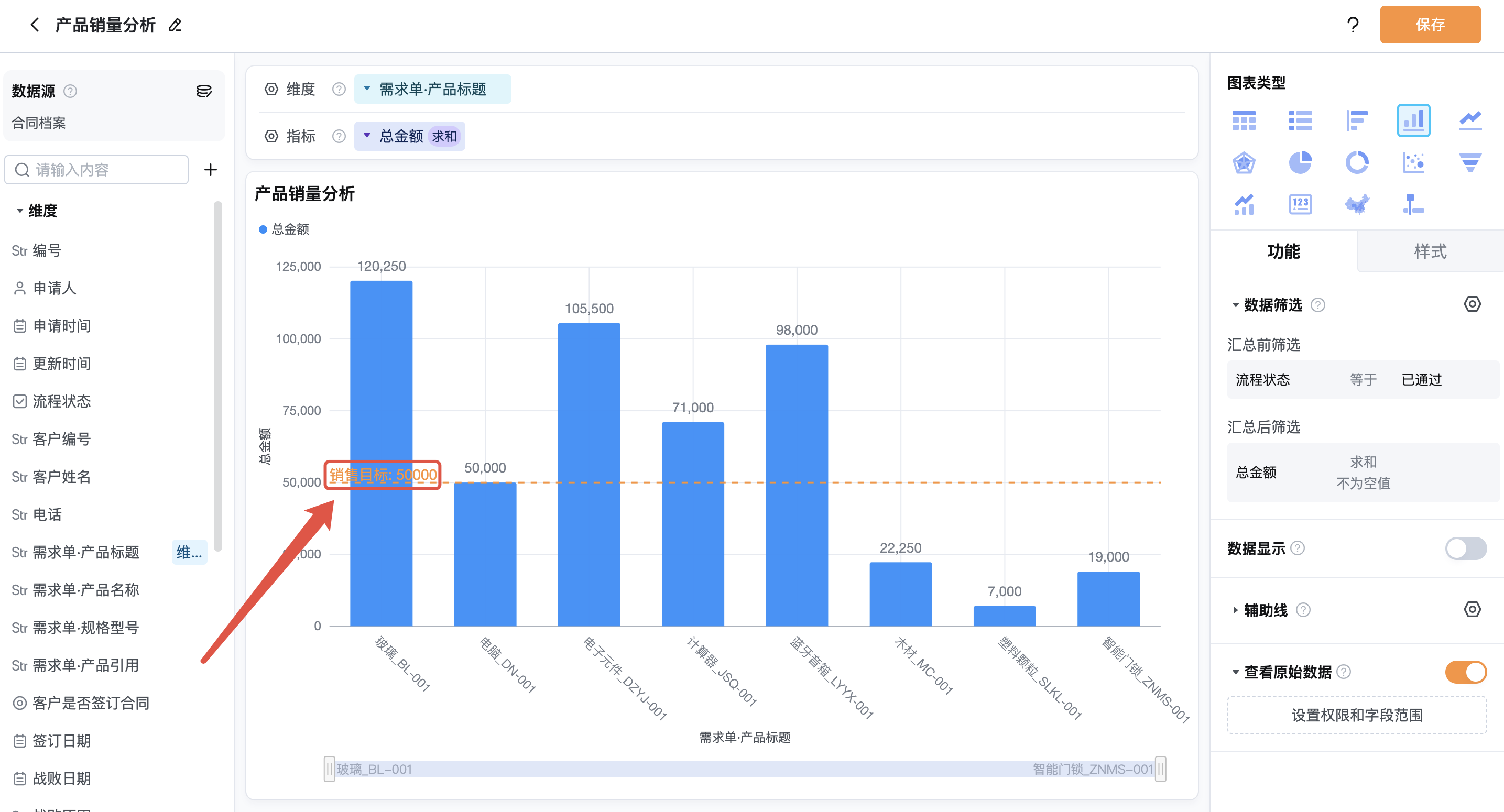

如下图所示，根据销售目标50000元设置了辅助线，哪些商品达标哪些不达标一目了然。


二、设置步骤​

2.1 功能入口​

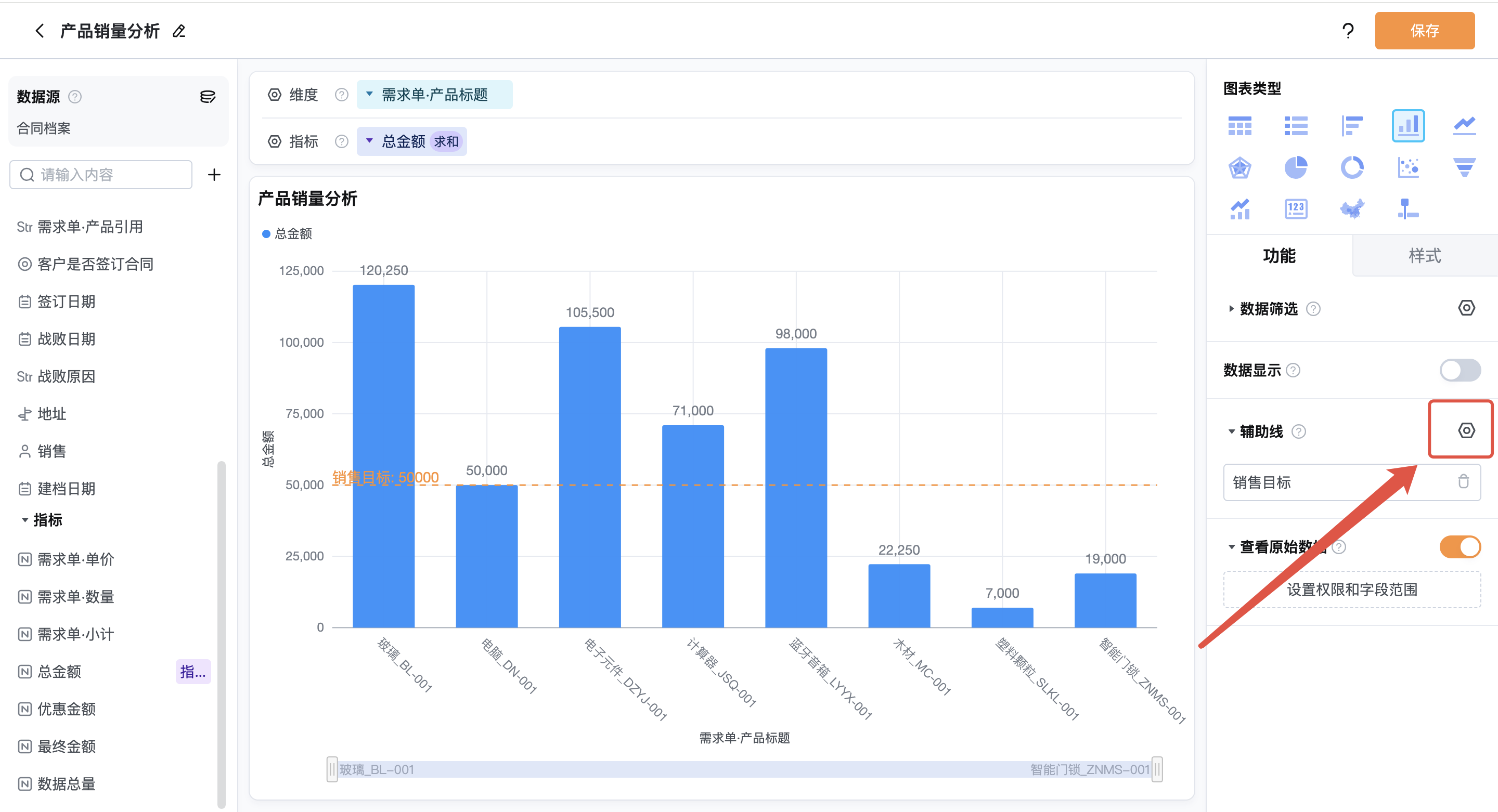

以柱状图为例，点击报表功能界面中辅助线右侧的按钮，即可进入辅助线的设置页面

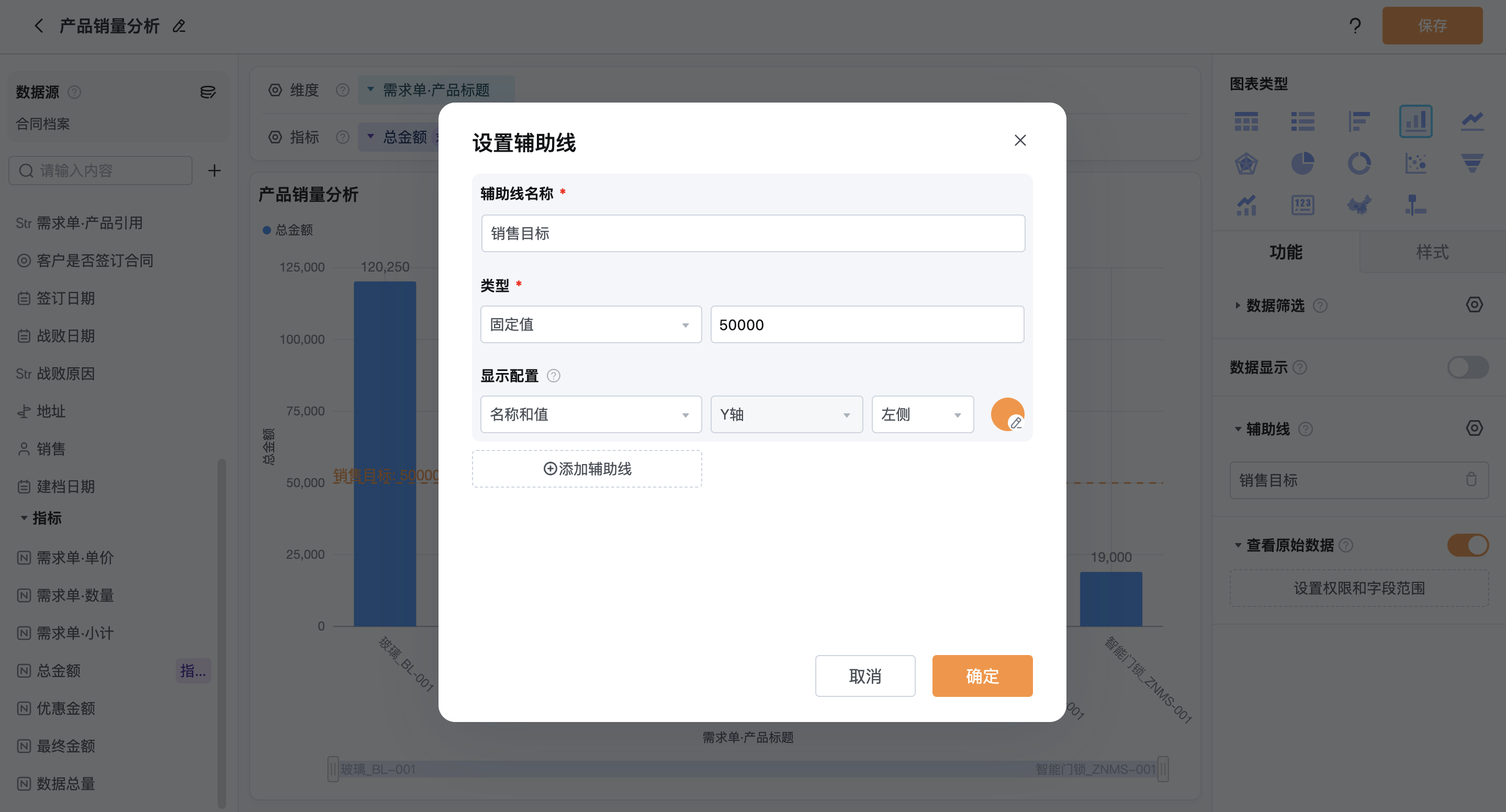

2.2 功能设置步骤​


2.2.1 辅助线名称​

支持自定义设置辅助线的名称，可根据业务含义命名为「目标值」、「行业平均」等，便于识别辅助线含义。

2.2.2 类型​

辅助线支持以下两种类型：

  • 固定值： 手动输入一个固定数值，系统将以该数值在图表中绘制一条辅助线，用于对比参考。

  • 动态值： 选择一个指标字段，系统将基于该字段的实际数据，通过指定的计算方式自动生成辅助线。支持的计算方式包括：

  • 最大值

  • 最小值

  • 平均数

2.2.3 设置显示配置​

设置辅助线的显示内容、辅助线方向、显示位置和显示颜色，使辅助线样式更个性化

  1. 显示内容

显示内容即辅助线的标签内容，可以在名称、值、名称和值、隐藏四个选项中选择显示的内容


  • 名称：只显示辅助线名称
  • 值：只显示辅助线数值
  • 名称和值：同时显示辅助线名称和数值
  • 隐藏：只显示辅助线，不显示名称和值

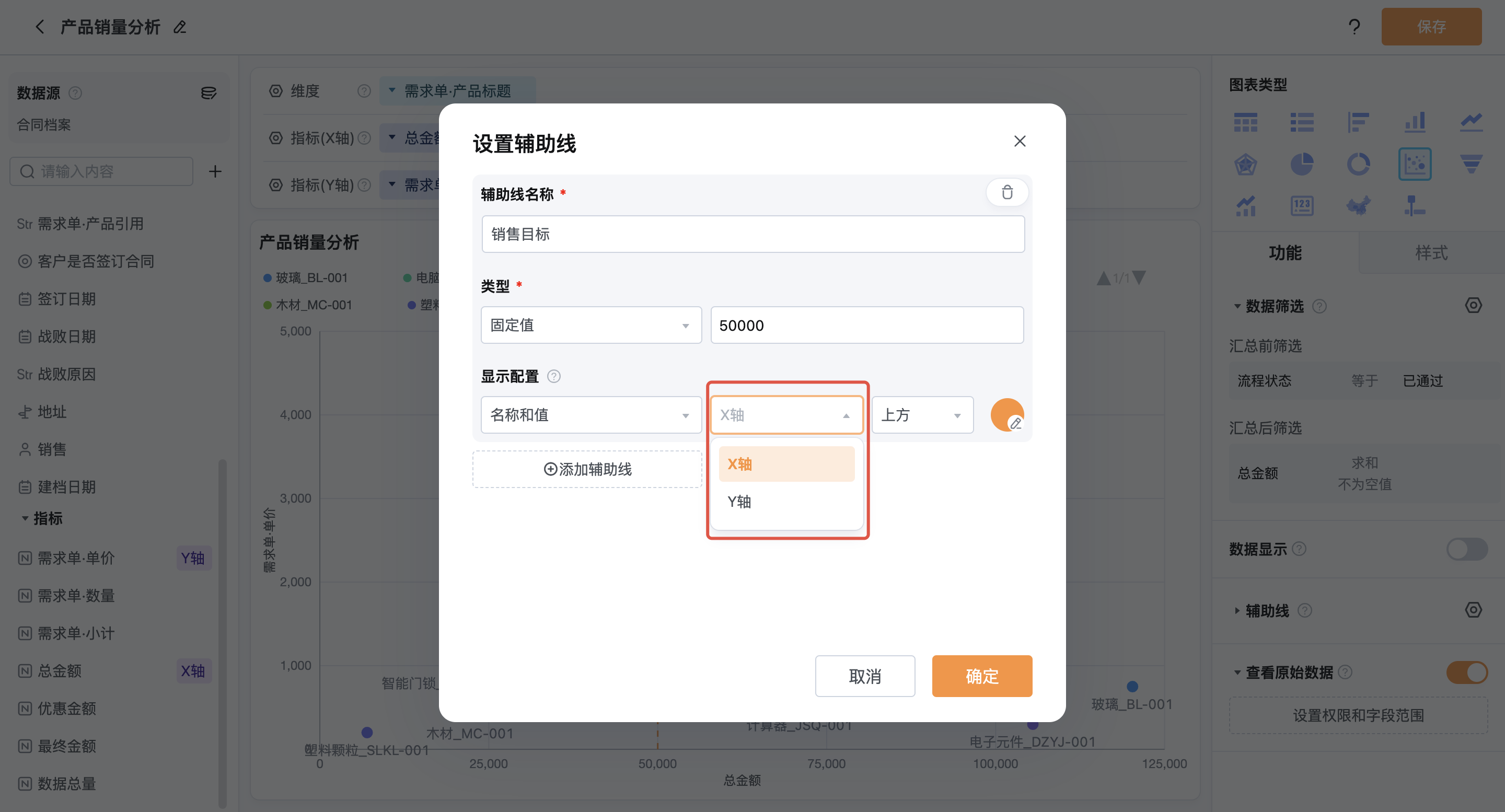

  1. 辅助线方向

由于散点图有x轴指标和y轴指标两个指标，所以只有散点图可以选择辅助线方向，支持的选项为：

  • X轴：辅助线垂直于X轴，帮助您对比数据在X轴上的分布情况。
  • Y轴：辅助线垂直于Y轴，帮助您对比数据在Y轴上的分布情况。

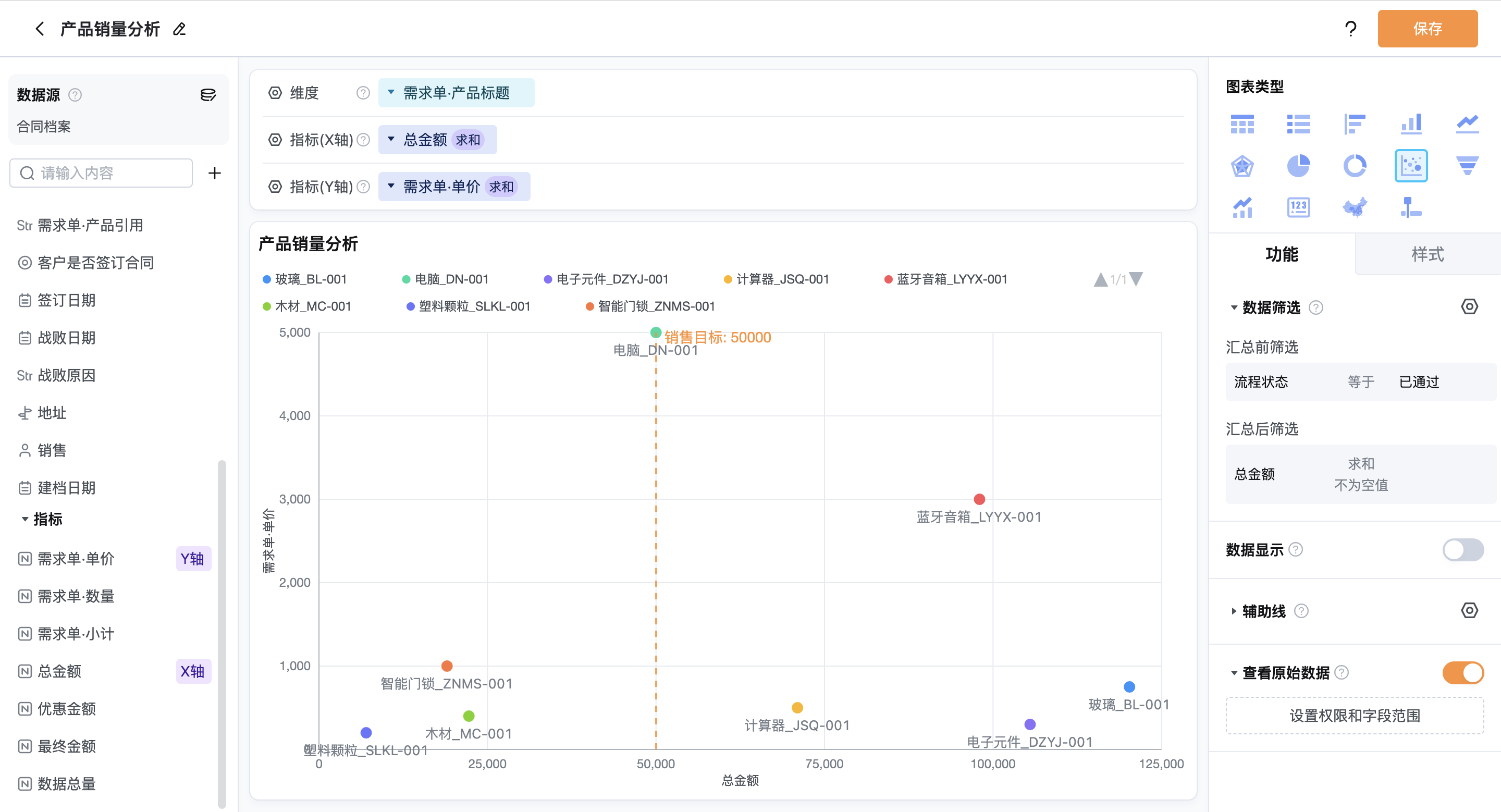

例如，x轴的指标为总销售金额，设置辅助线的方向为x轴，值为销售额大于50000，会生成一条垂直于x轴的辅助线，帮助分析销售额的达成情况。y轴辅助线同理。

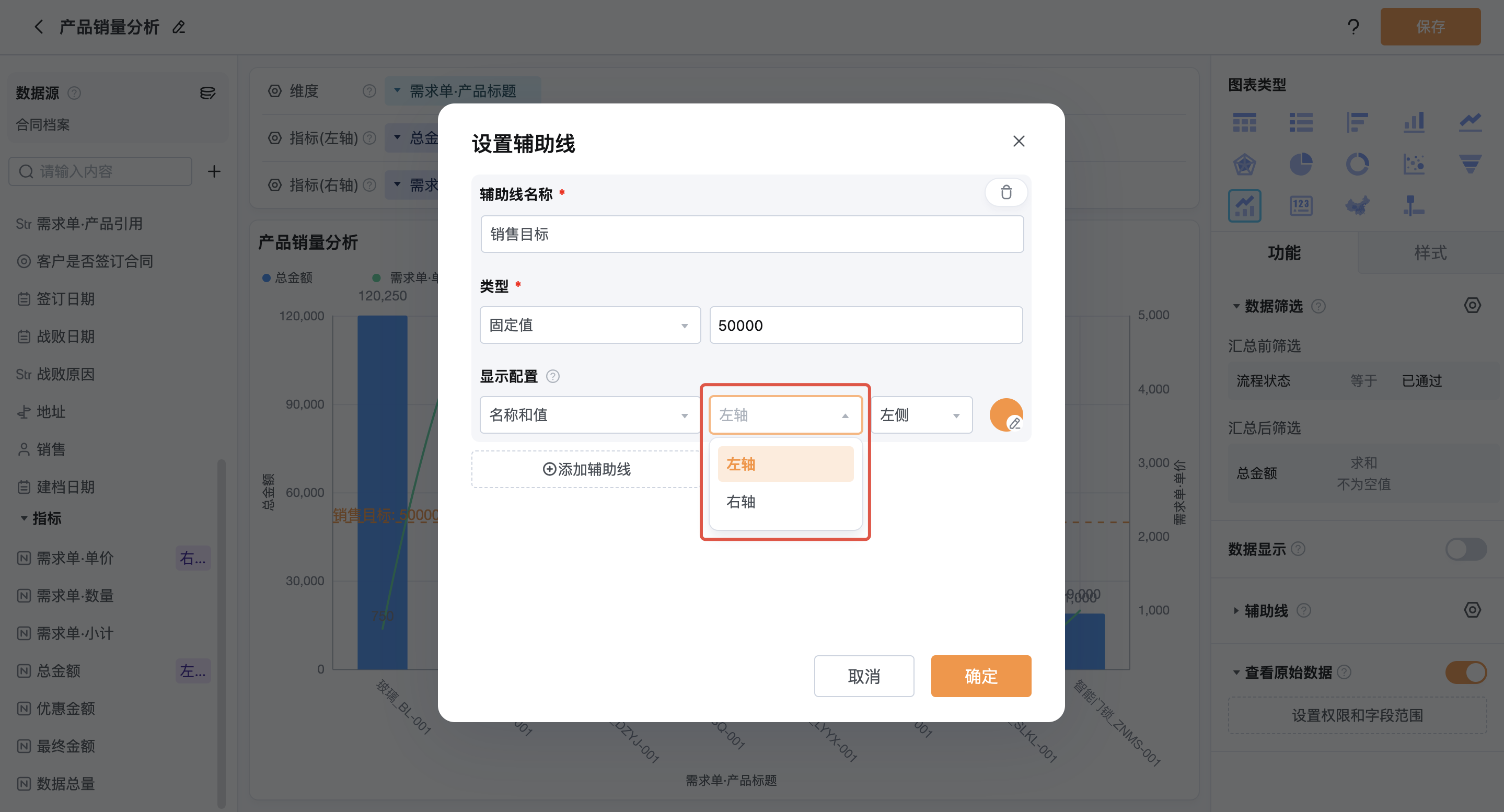

  1. 多轴辅助线

组合图是由柱状图和折线图组合而成的可视化图表，由于存在双Y轴结构，因此不支持手动选择辅助线方向。但您可以分别为左右两侧的Y轴设置辅助线，以便更精细地辅助分析不同维度的数据。

  • 左轴：适用于图表中绑定在左侧Y轴的指标。设置后，辅助线会作用于柱状图或折线图中对应左轴的数据。
  • 右轴：适用于图表中绑定在右侧Y轴的指标。设置后，辅助线会显示在与右轴绑定的折线或柱状图部分。

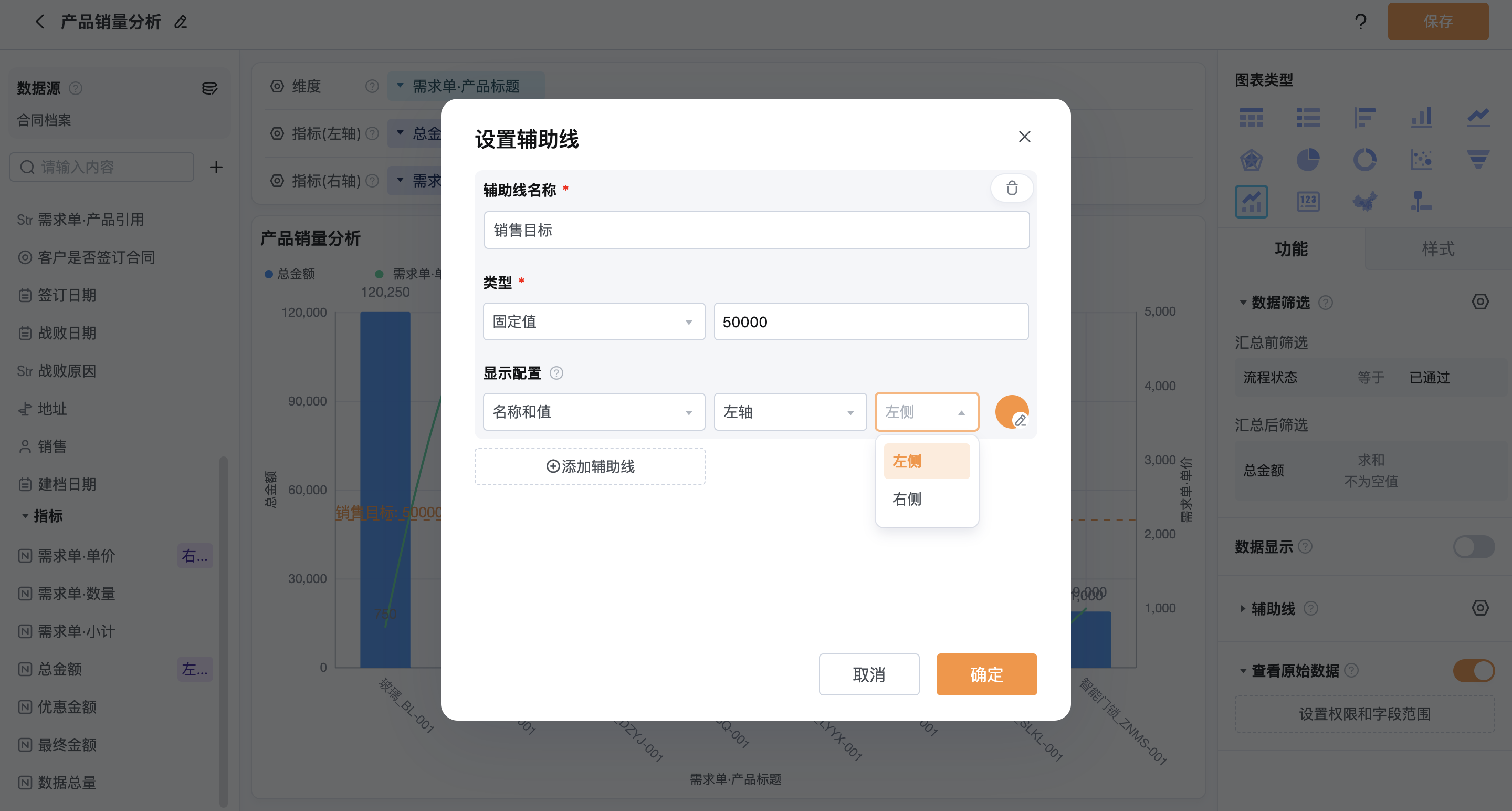

  1. 显示位置

您可以设置辅助线名称和数值的显示位置，便于在图表中更直观地查看辅助线的含义和数值。显示位置的选项依据辅助线的方向而不同，具体如下：

辅助线垂直于 Y 轴

适用于柱状图、折线图、组合图、散点图等。 可选位置：

  • 左侧：在图表左边显示辅助线名称和值
  • 右侧：在图表右边显示辅助线名称和值

辅助线垂直于 X 轴

适用于折线图、散点图等。 可选位置：

  • 上方：在图表上方显示辅助线名称和值
  • 下方：在图表下方显示辅助线名称和值


  1. 显示颜色

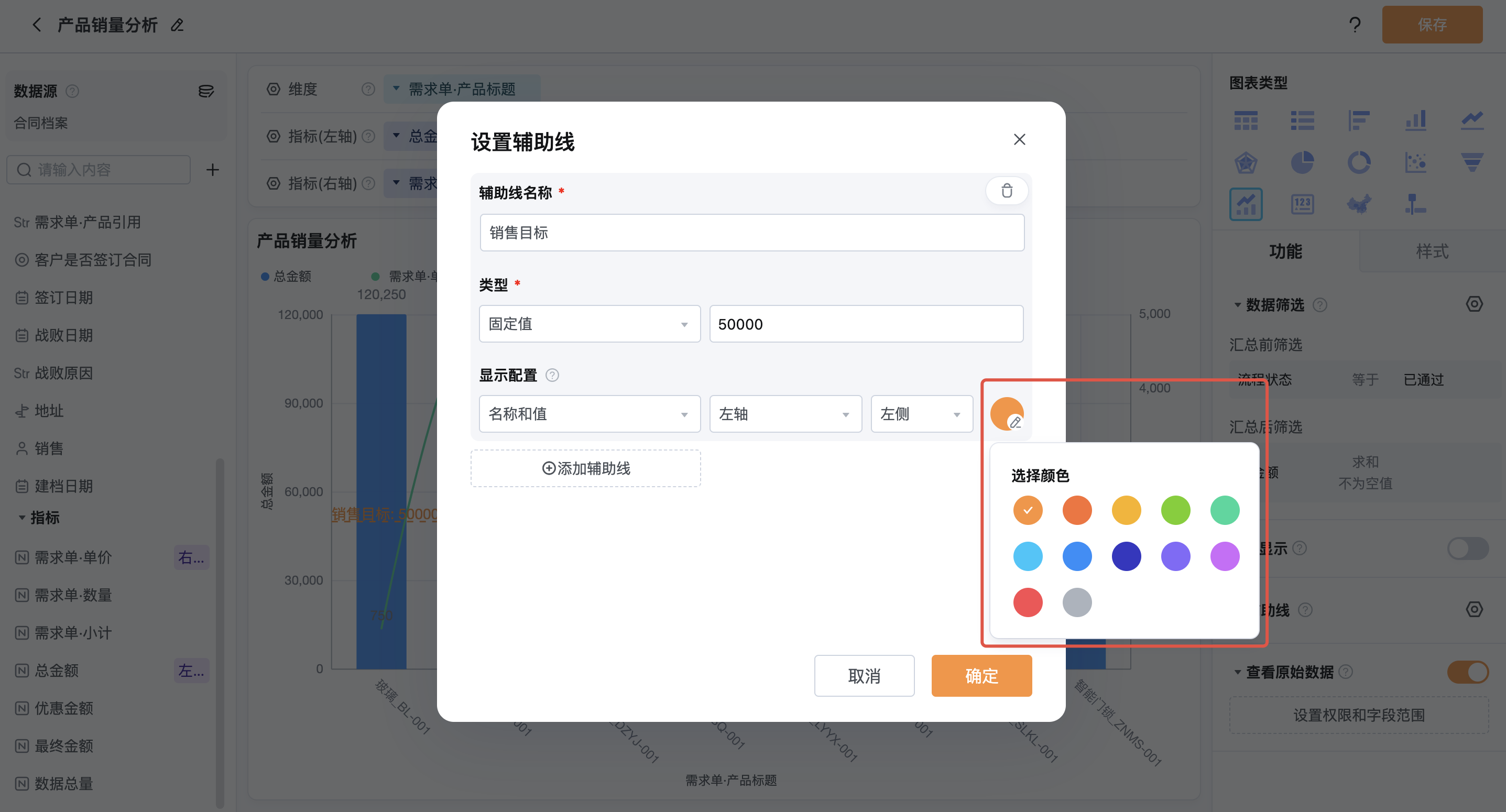

可以选择辅助线的颜色


2.2.4 添加辅助线​

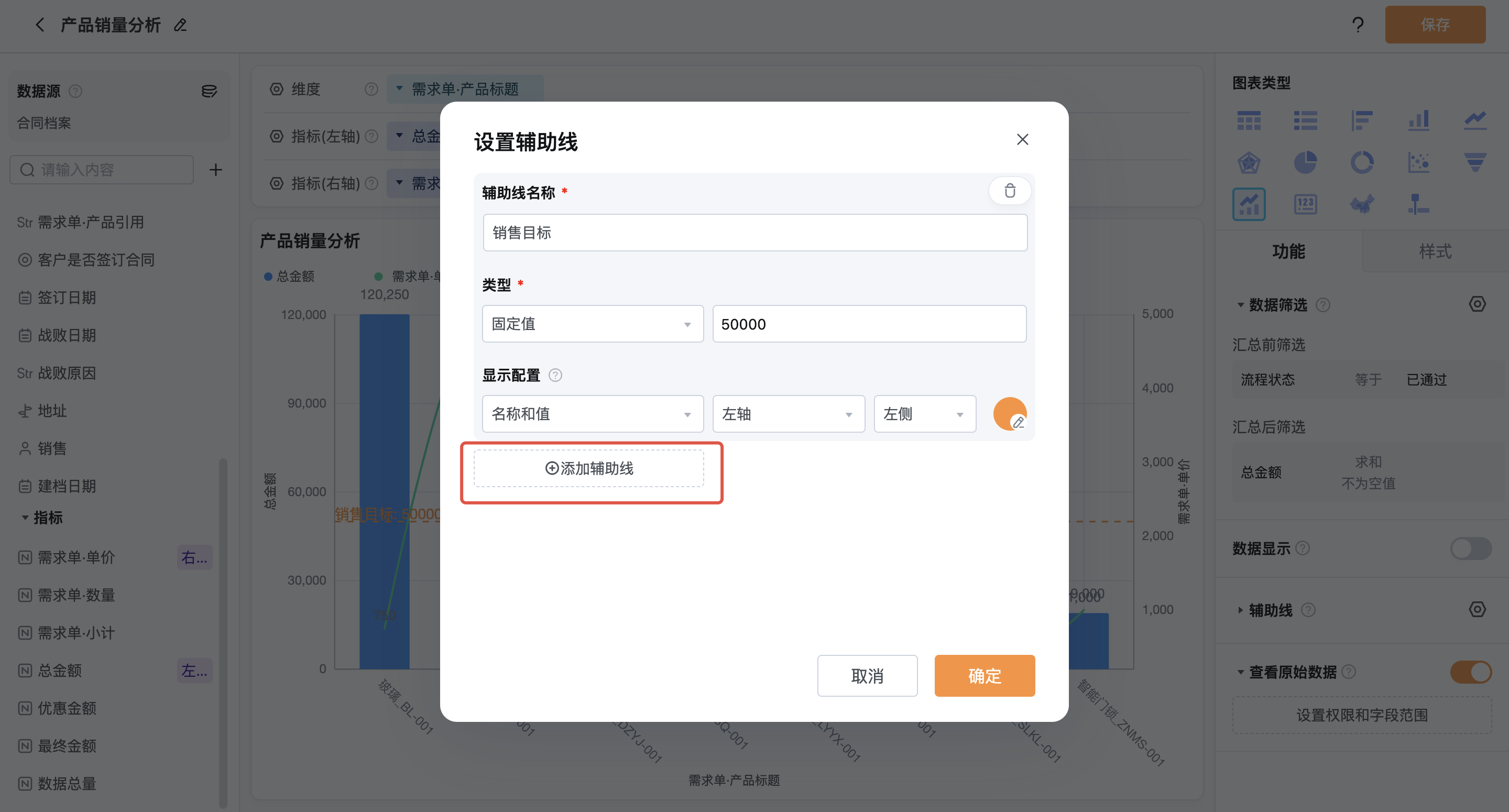

点击添加辅助线按钮，可以添加多条辅助线


2.2.5 删除辅助线​

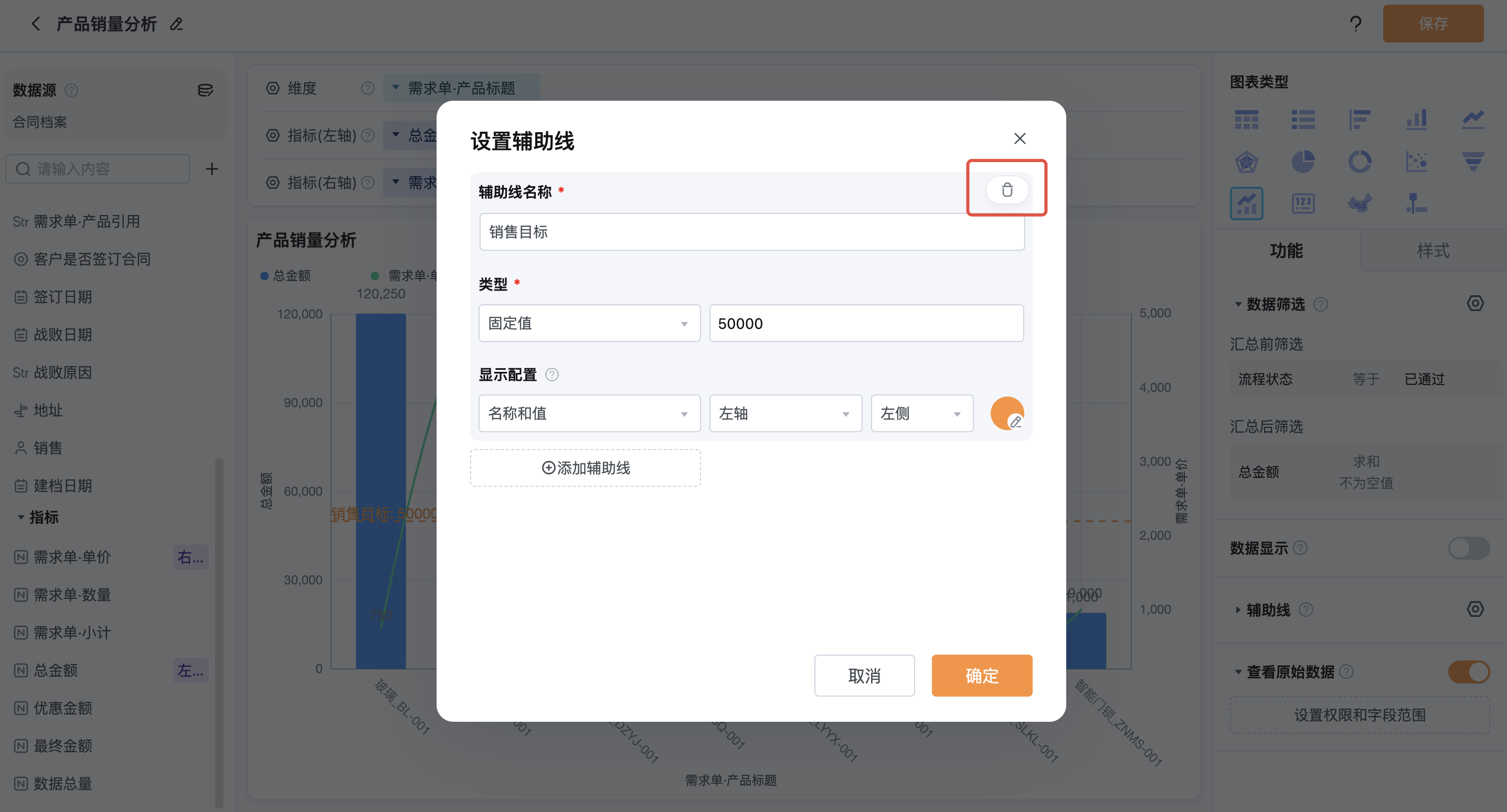

方式一：点击辅助线设置区域右上角的垃圾桶图标，即可删除该条辅助线

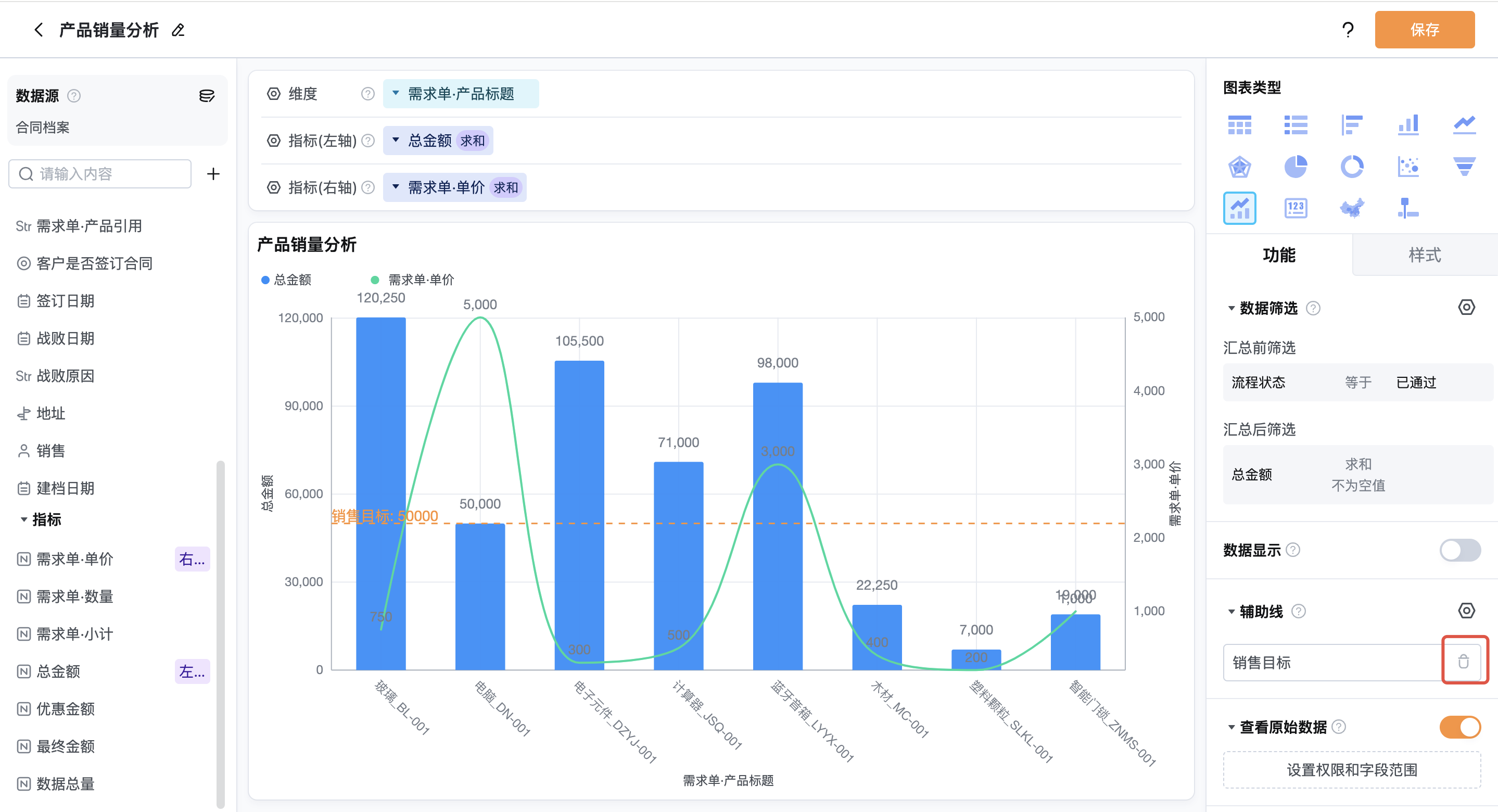

方式二：点击报表界面辅助线区域右侧的垃圾桶图标，即可删除该条辅助线
