时间轴图表

一、功能介绍

1.1 功能简介

时间轴图支持以时间线的形式展示数据，帮助用户直观了解事件的时间顺序和发展过程。

1.2 使用场景

适用于展示具有时间先后关系的数据

• 项目里程碑
• 客户跟进记录
• 系统操作日志

二、设置步骤

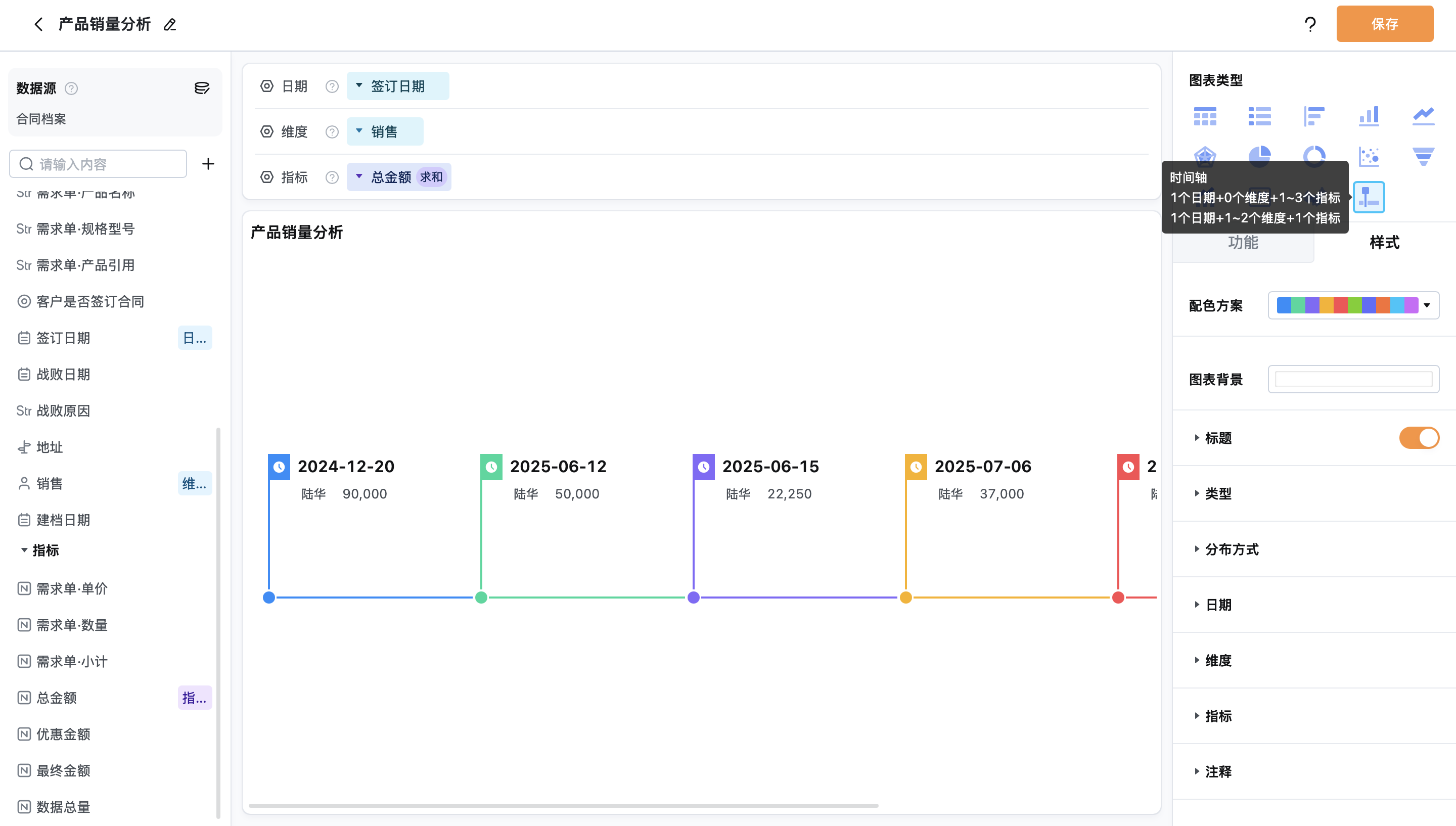

2.1 选择时间轴

进入报表编辑页面，选择右上角的时间轴即可开始编辑时间轴

2.2 添加日期、维度和指标

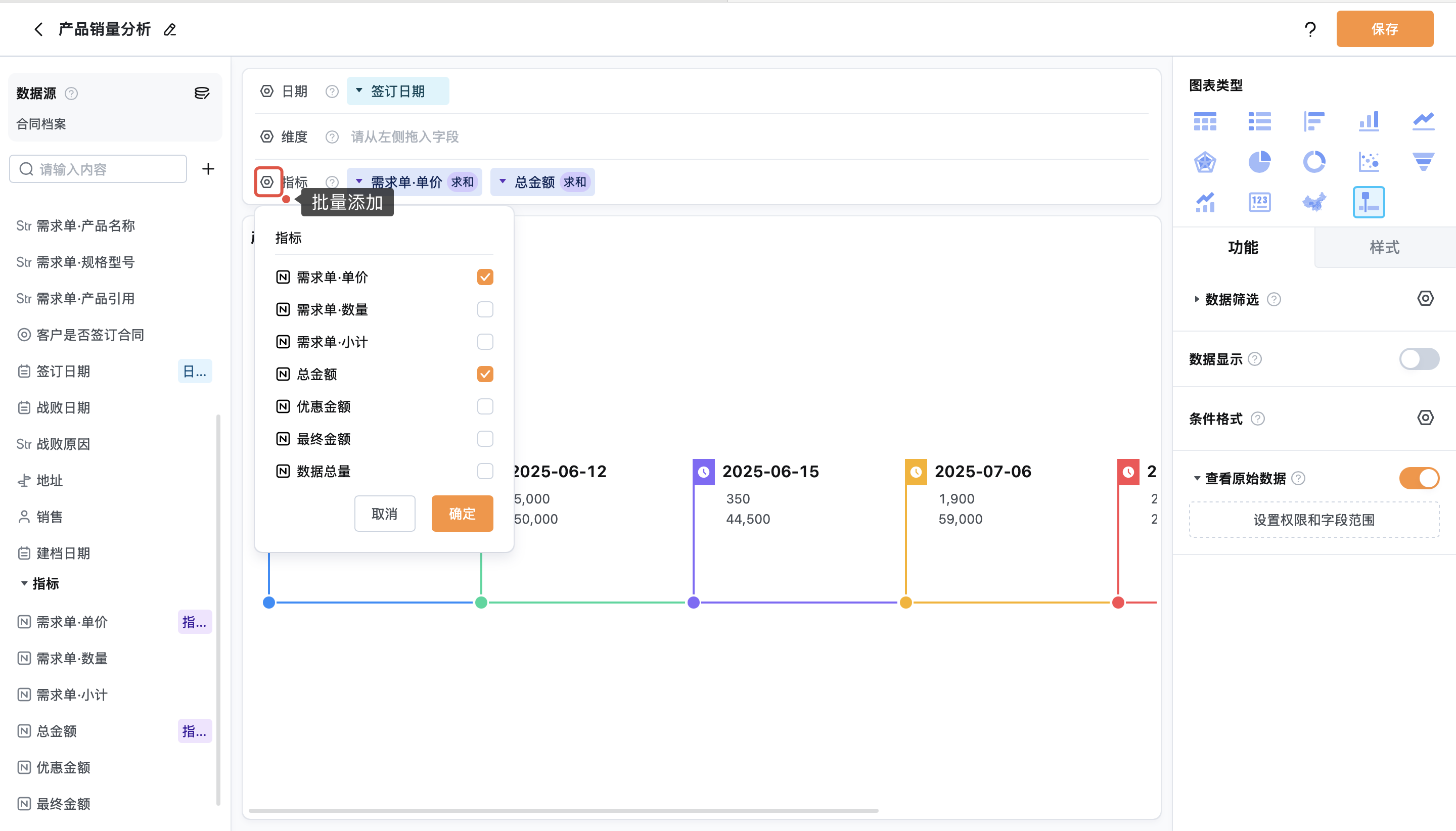

可以通过拖拽的方式，将维度字段添加到「维度」区域，也可以批量添加维度。

2.2.1 日期

用于确定时间轴的时间节点

2.2.2 维度

当一个时间节点下存在多条数据时，可以通过维度字段对数据进行分类展示。例如，以销售负责人为维度，可以在同一时间节点下按负责人显示指标的数据。

2.2.3 指标

指标是对某一字段按照指定的汇总方式（默认求和）进行计算后的结果。在时间轴中，指标可以作为每个时间节点的数值展示，也可以作为维度分类下的数值展示。

在时间轴中，日期、维度和指标有两种组合方式：

• 1个日期，0个维度，1～3个指标

在这种情况下，可以将日期节点看作维度，指标即将数据按照不同的日期节点进行计算的值。

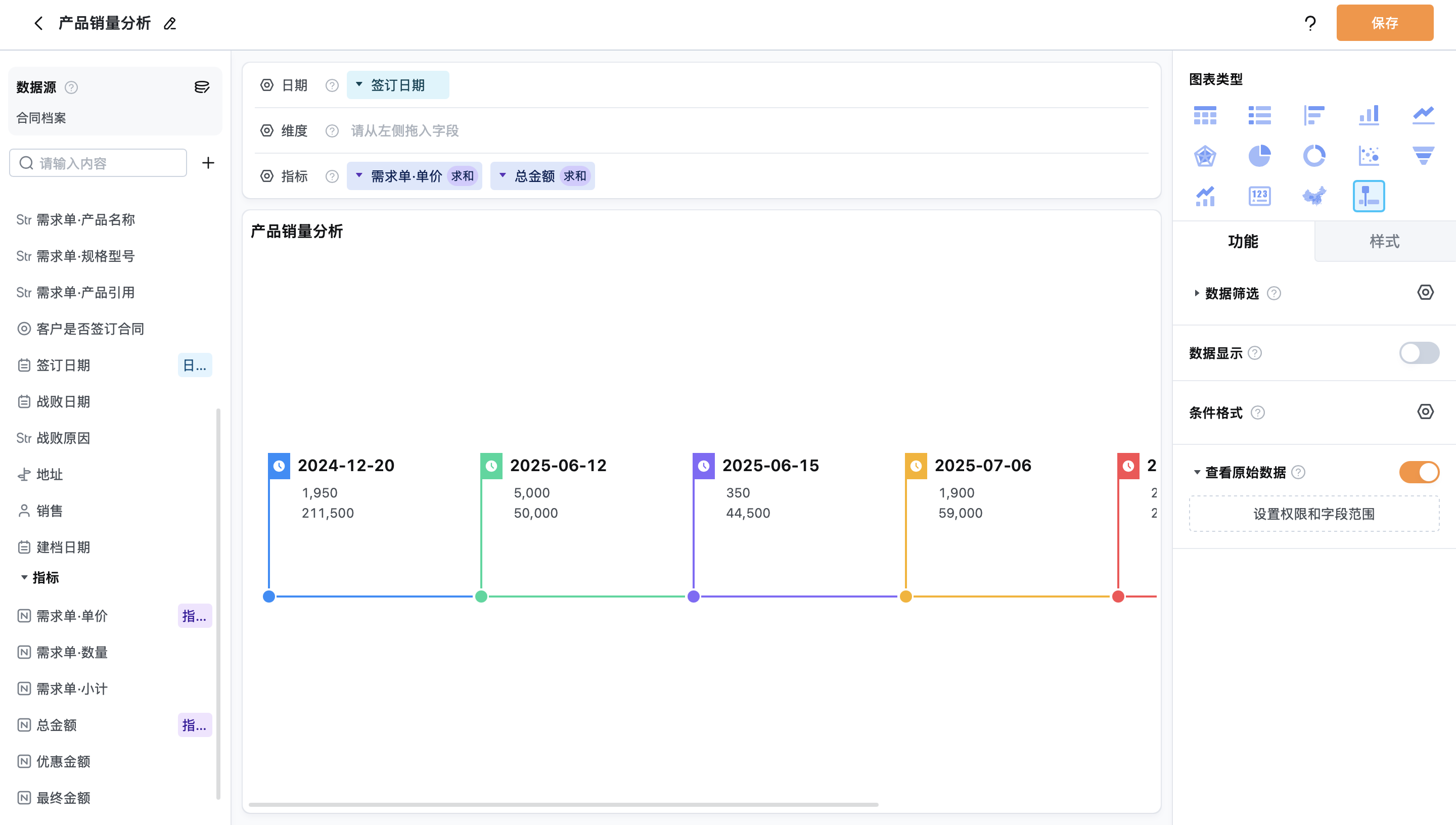

如下图所示，选择签订合同的日期为日期字段，选择商品单价和商品销售额，时间轴会显示每个日期节点的商品单价和商品销售总额。

• 1个日期，1～2个维度，1个指标

这种情况下，即将日期节点的数据按照维度进行二次分类。

如下图所示，签订日期为日期字段，销售负责人为指标，销售额为指标。时间轴会显示每个时间节点下不同的销售负责人成交的总销售额。

2.3 设置时间、维度和指标属性

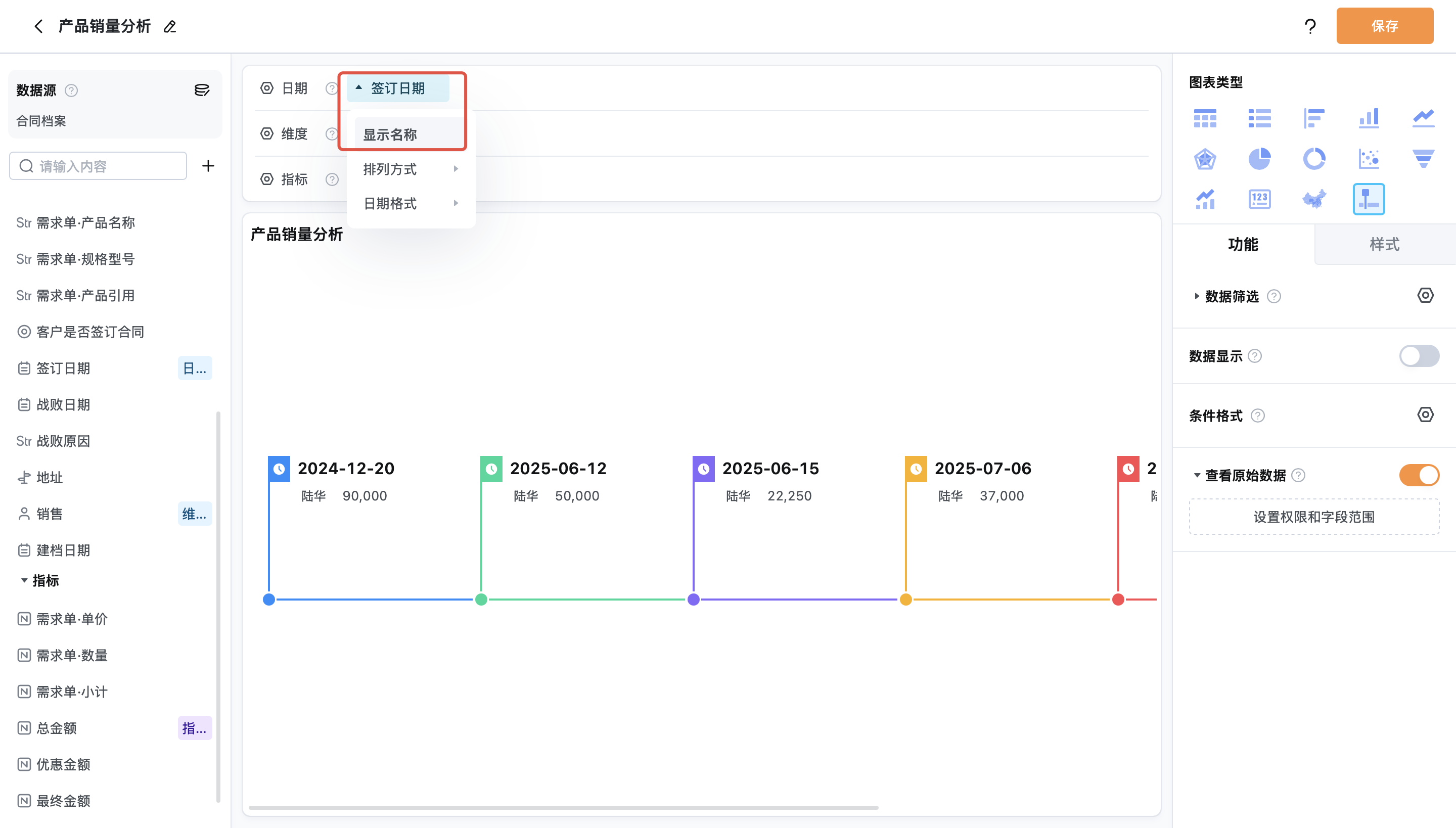

点击日期、维度或指标字段左侧的倒三角图标即可编辑属性

2.3.1 显示名称

修改日期、维度或指标字段的显示名称

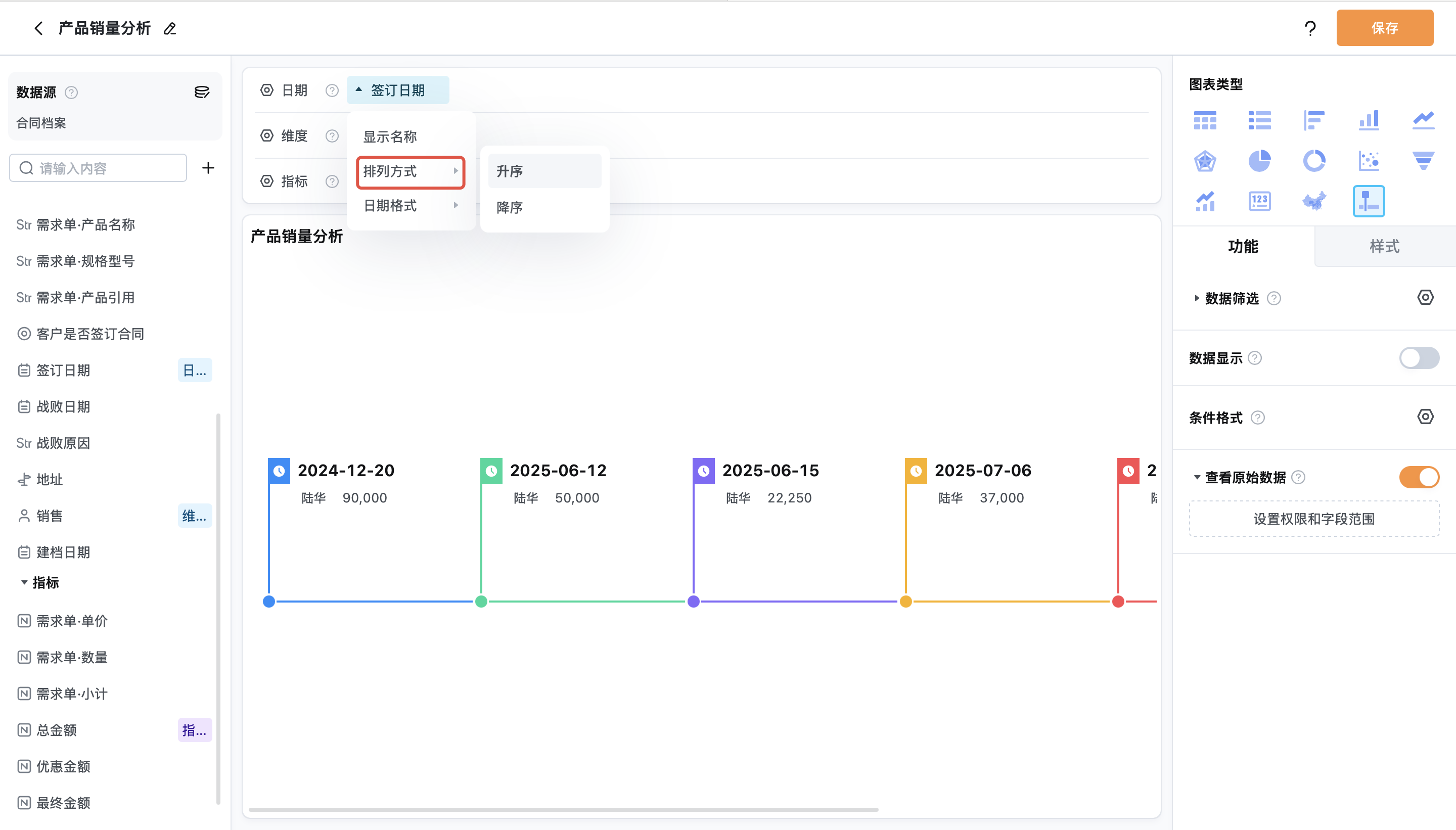

2.3.2 排列方式

支持对维度或指标的字段值进行排序。数值字段可按数值升序或降序排序；非数值字段将按首字母顺序进行排序。

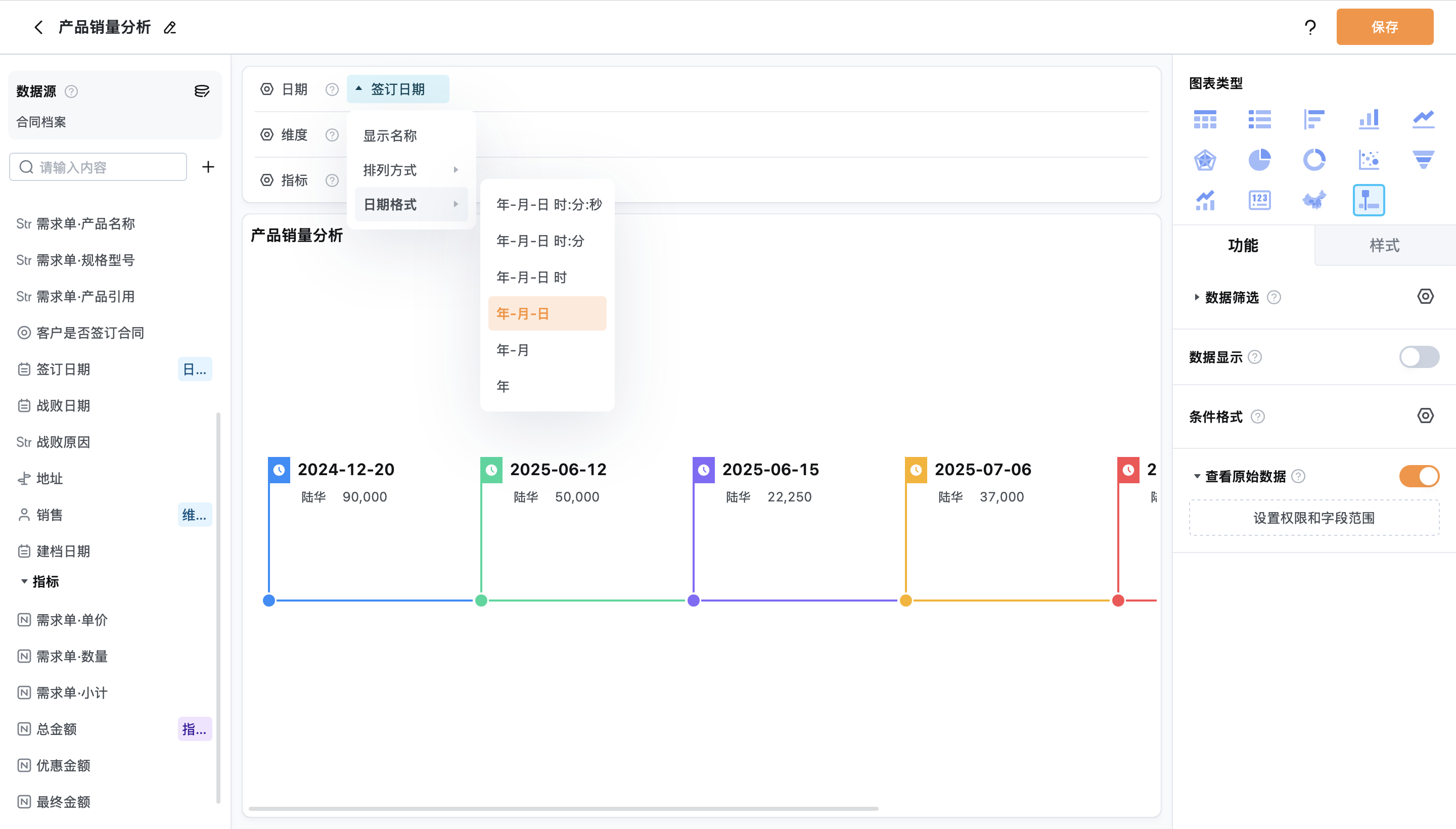

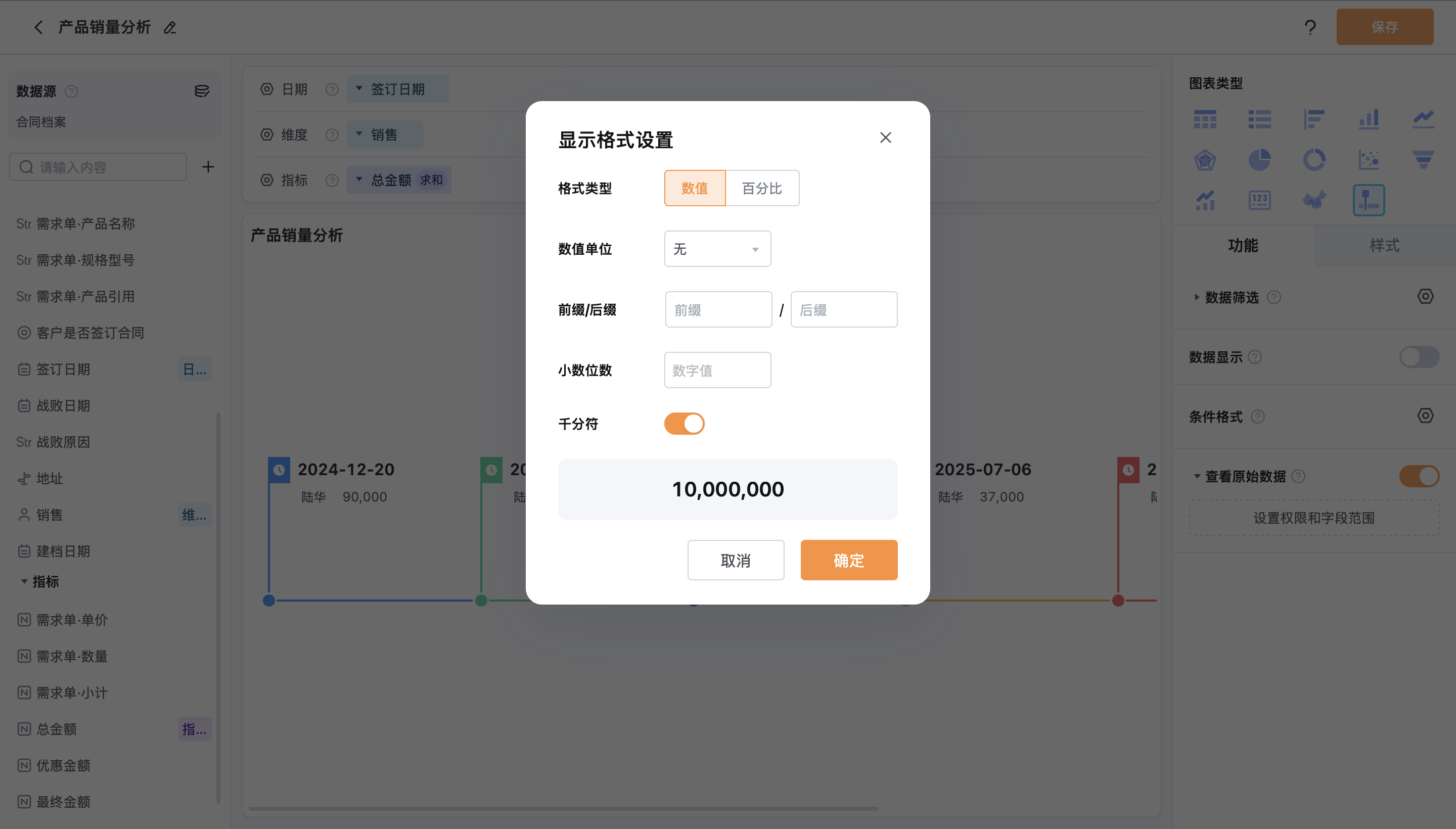

2.3.3 显示格式

使用范围：数值字段、时间字段详情：

1. 设置指标字段的数值展示格式，包括：

• 数值单位（如：千、万、百万等）
• 显示形式（数值或百分比）
• 是否启用千分位分隔符
• 前缀与后缀文字
• 小数位数精度设置

1. 时间字段可以设置时间的显示范围：年/月/日/时/分/秒

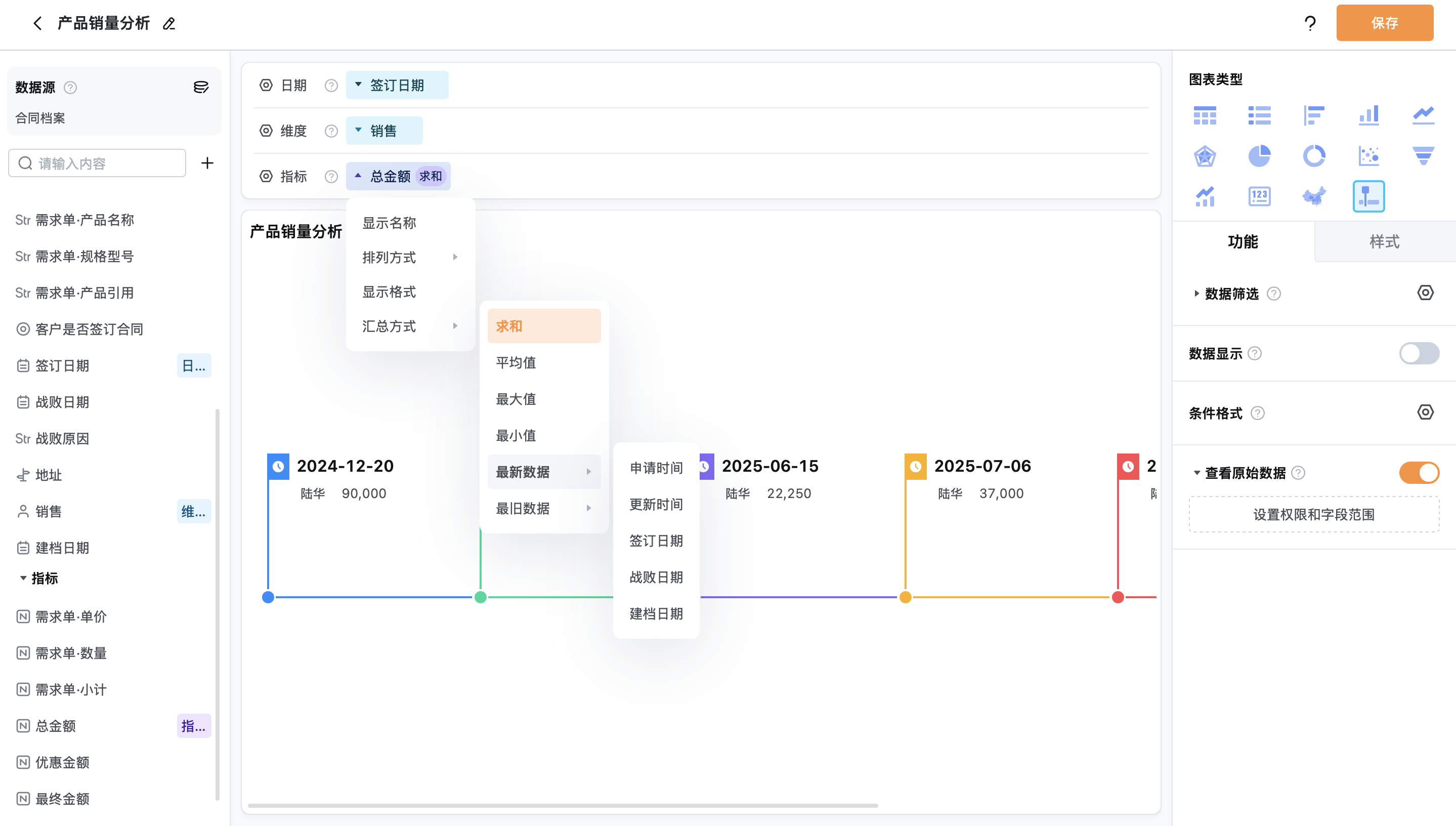

2.3.4 汇总方式

使用范围：数值字段、地址字段

1. 设置指标在报表中的统计计算方式。可选项包括：

• 求和
• 平均值
• 最大值
• 最小值
• 最新数据
• 最旧数据

例如，指标的汇总方式为求和时，系统将计算不同任务维度下总费用金额；当指标的汇总方式为平均值时，系统将计算不同任务维度下费用金额的平均值

⚠️最新数据并不是指把所有最新提交的数据都展示出来，而是按“维度”去取最新的那一条。举个例子：现在有一份财务报销报表，一共有 4 条数据：客户拜访：200、300、400（3条数据）出差：1000（1条数据）如果汇总方式是 “求和”，那结果就是所有报销加起来：200 + 300 + 400 + 1000 = 1900。但如果汇总方式是 “最新数据”，那逻辑是：在“客户拜访”这个维度下，只取最新的一条（假设是 400），之前的 200 和 300 就不算了；在“出差”这个维度下，只有 1000 这一条，就取它。 这样加起来的结果就是 400 + 1000 = 1400。所以，“最新数据”其实是按 每个维度只留最新一条来算的，而不是把所有最近提交的数据都算上。选择“最新数据”或“最旧数据”时，可指定表单中的时间类字段作为排序依据。

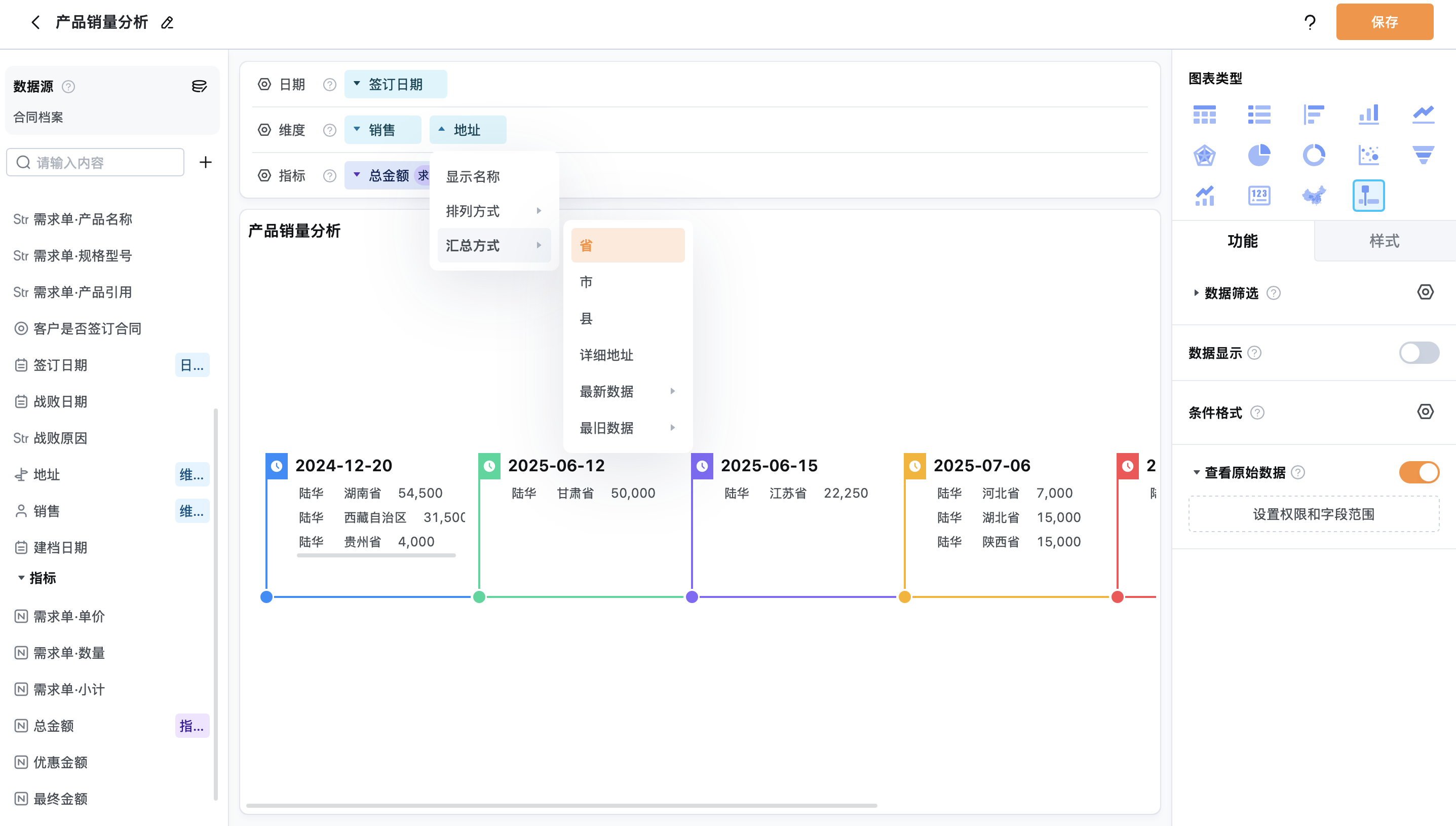

1. 设置地址维度的计算范围

2.4 时间轴其他功能

2.4.1 数据筛选

详情参考：

• 汇总前筛选

在进行数据统计前，根据设定的筛选条件对原始数据进行过滤，仅保留满足条件的数据参与统计。例如：只统计状态为“已完成”的任务数据。

• 汇总后筛选

在完成报表统计后，再根据条件**对已生成的报表结果进行筛选，**仅显示符合条件的记录。

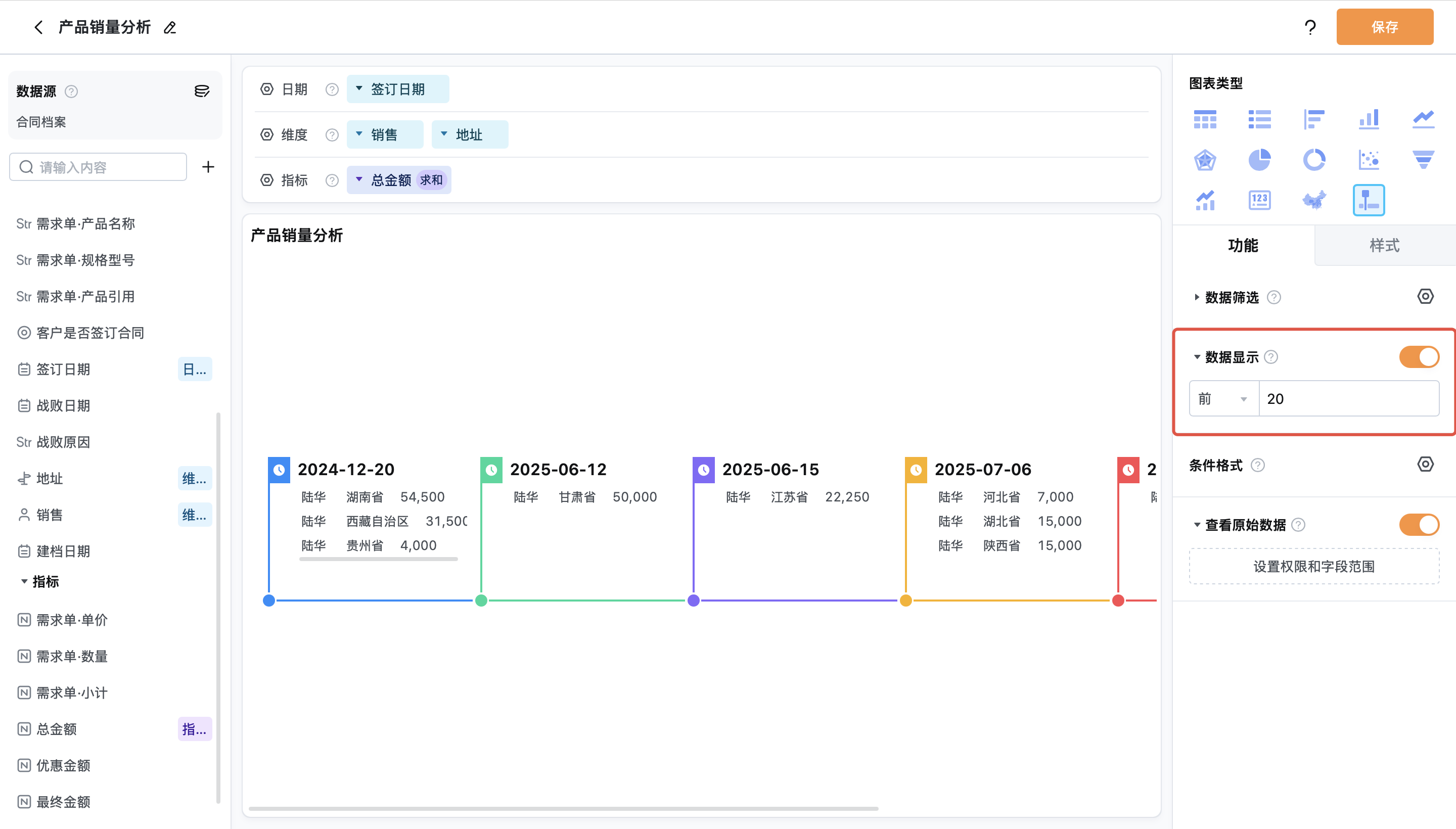

2.4.2 数据显示

支持设置仅展示报表中排名靠前或靠后的数据。 例如：设置仅显示“前 20 条”数据，可以聚焦分析最关键的维度项。

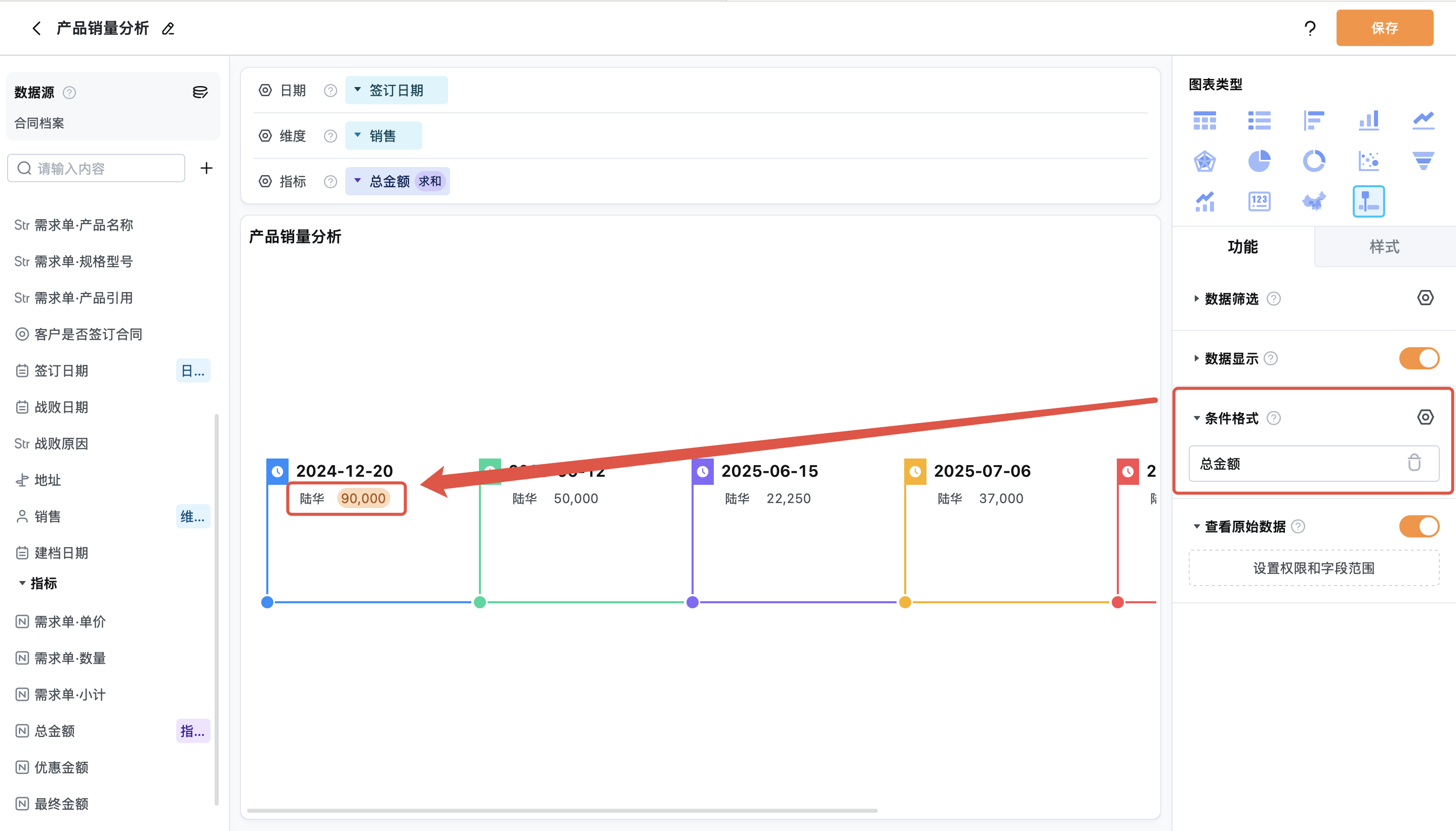

2.4.3 条件格式

详情可见

通过设定筛选规则，对满足条件的指标高亮显示，用于突出异常数据、重点数据或预警信息。 例如：设置“销售额大于50000”的值为高亮。

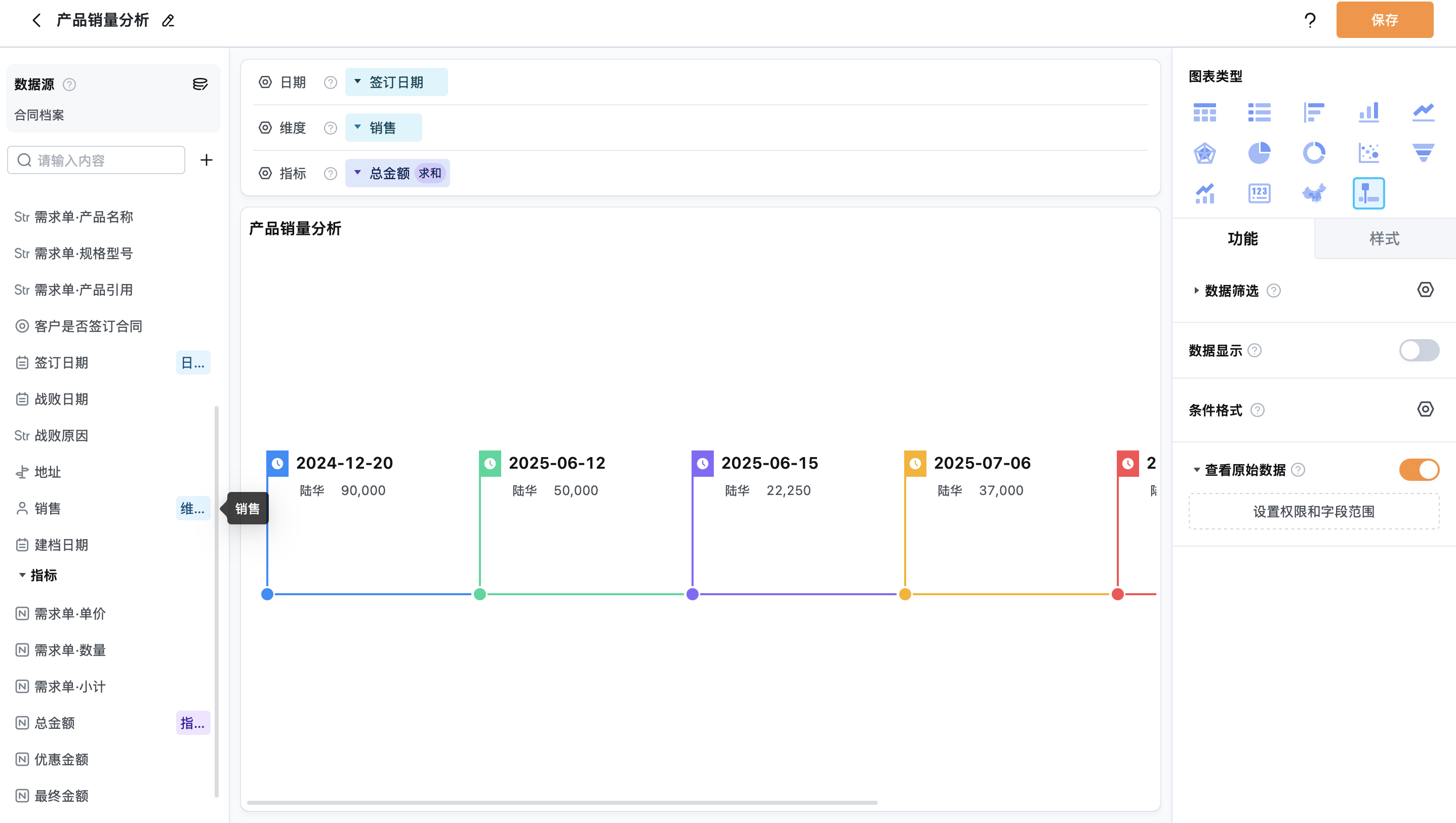

2.4.4 查看原始数据

开启该功能后，用户可在报表中点击某个数据，查看其对应的原始数据记录。 支持以下设置：

• **查看权限：**指定哪些成员有权限查看原始数据。
• **显示字段范围：**设置用户可见的原始字段内容。

⚠️若数据源中某字段被删除或隐藏，原始数据将无法展示，需重新配置字段显示范围。

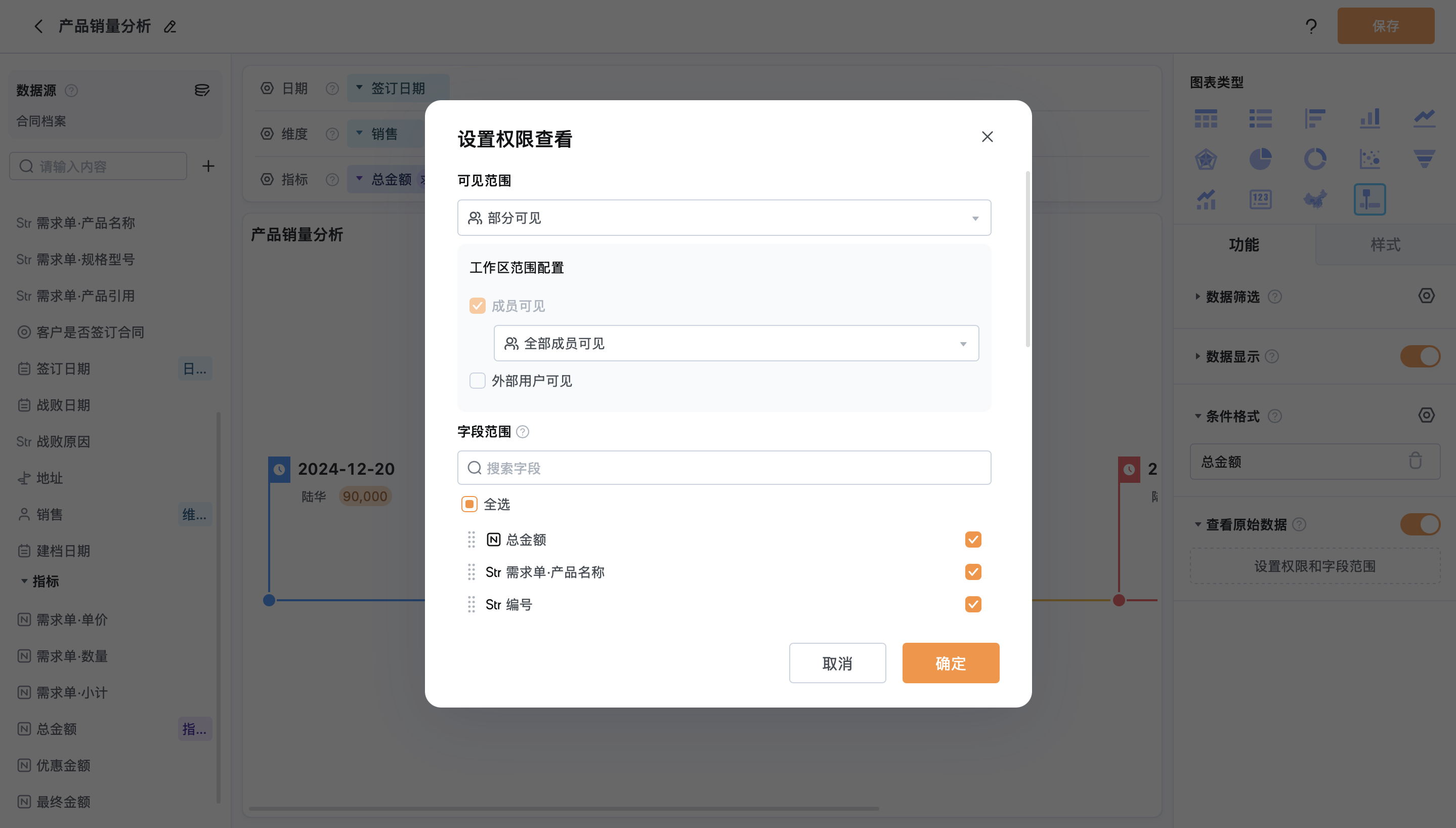

• 设置查看原始数据的权限和显示字段

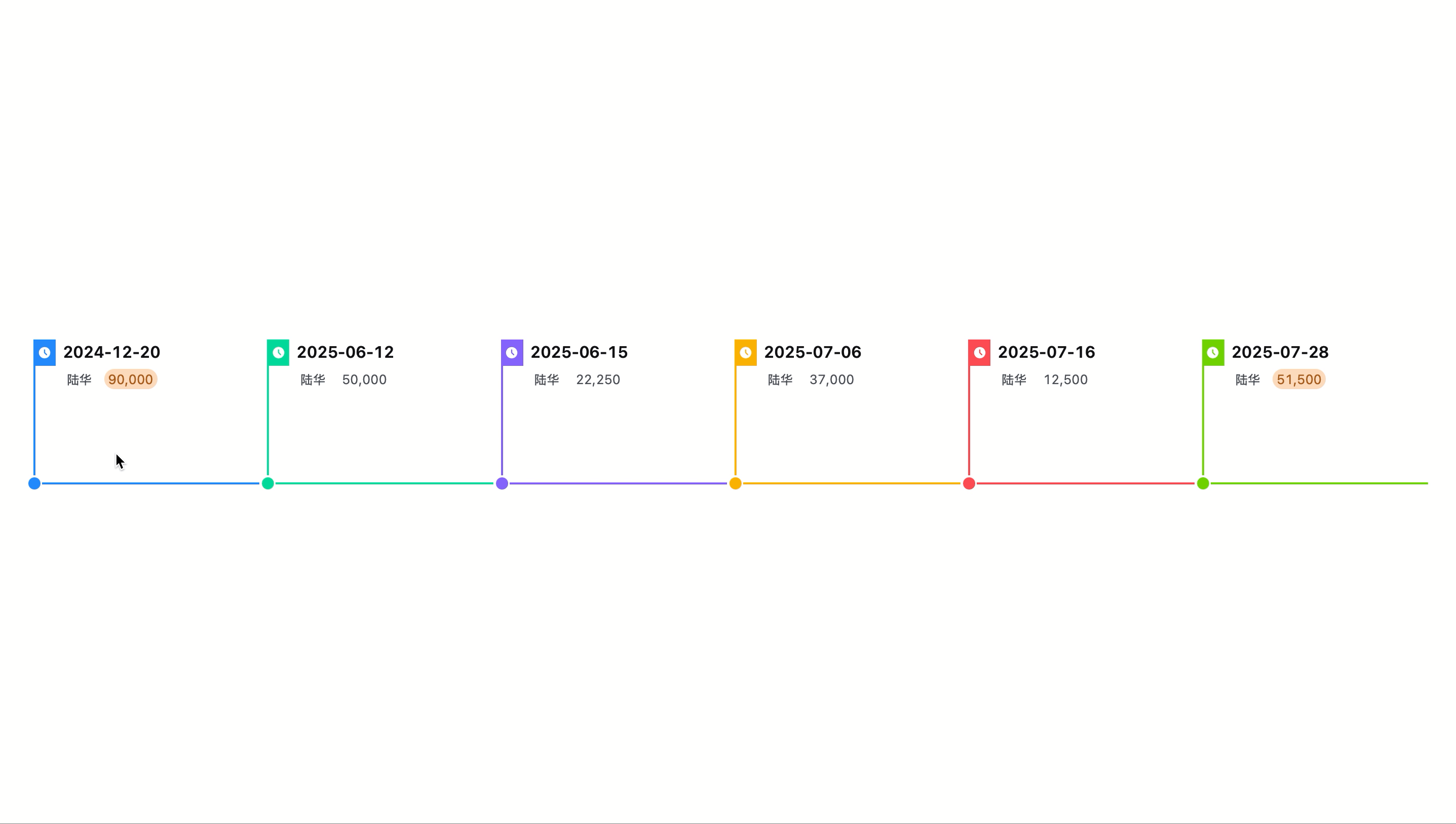

• 查看原始数据的效果

2.5 时间轴样式

点击报表编辑页面右侧的样式，即可编辑报表的样式

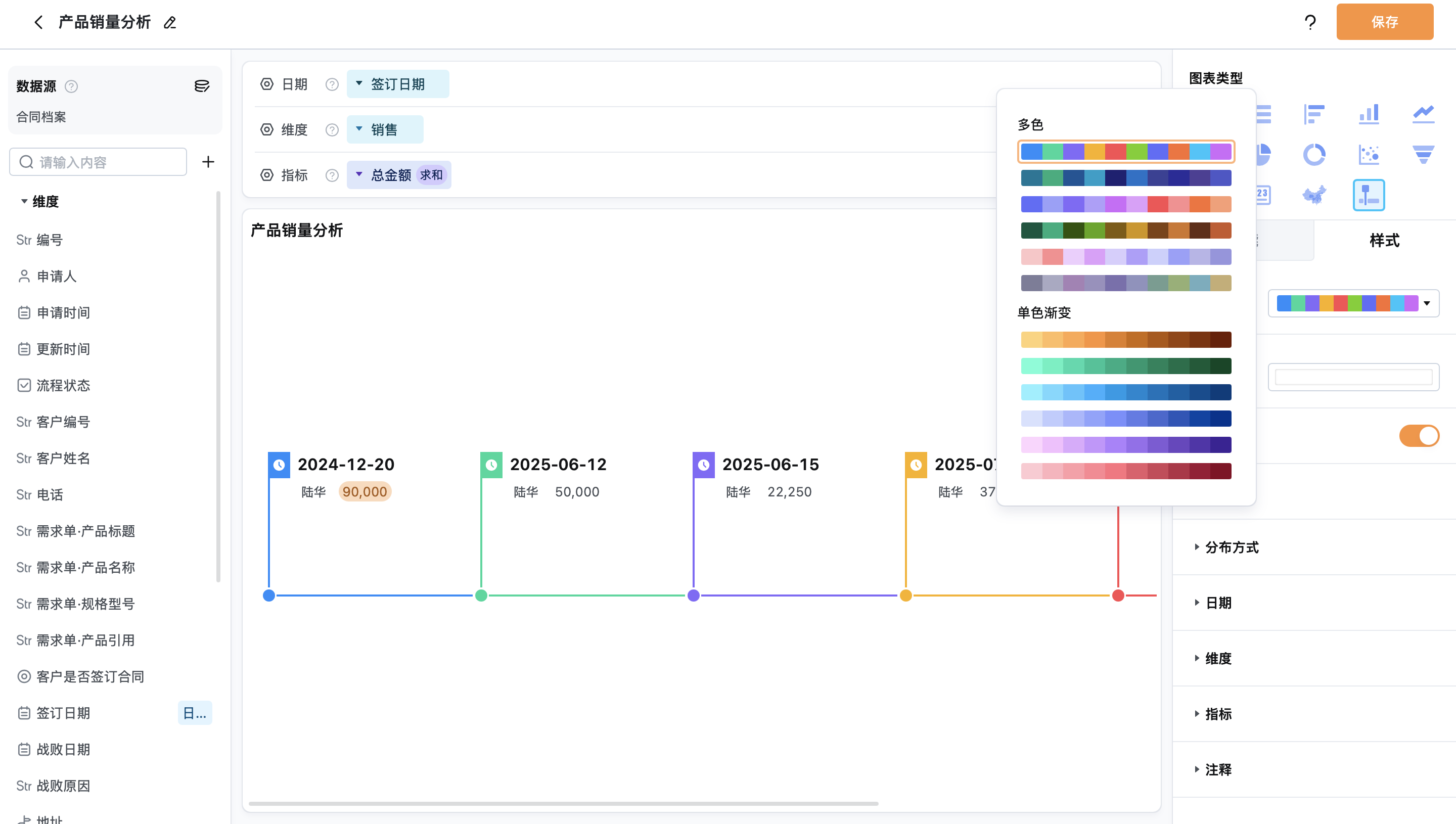

2.5.1 配色方案

更改时间轴的配色方案

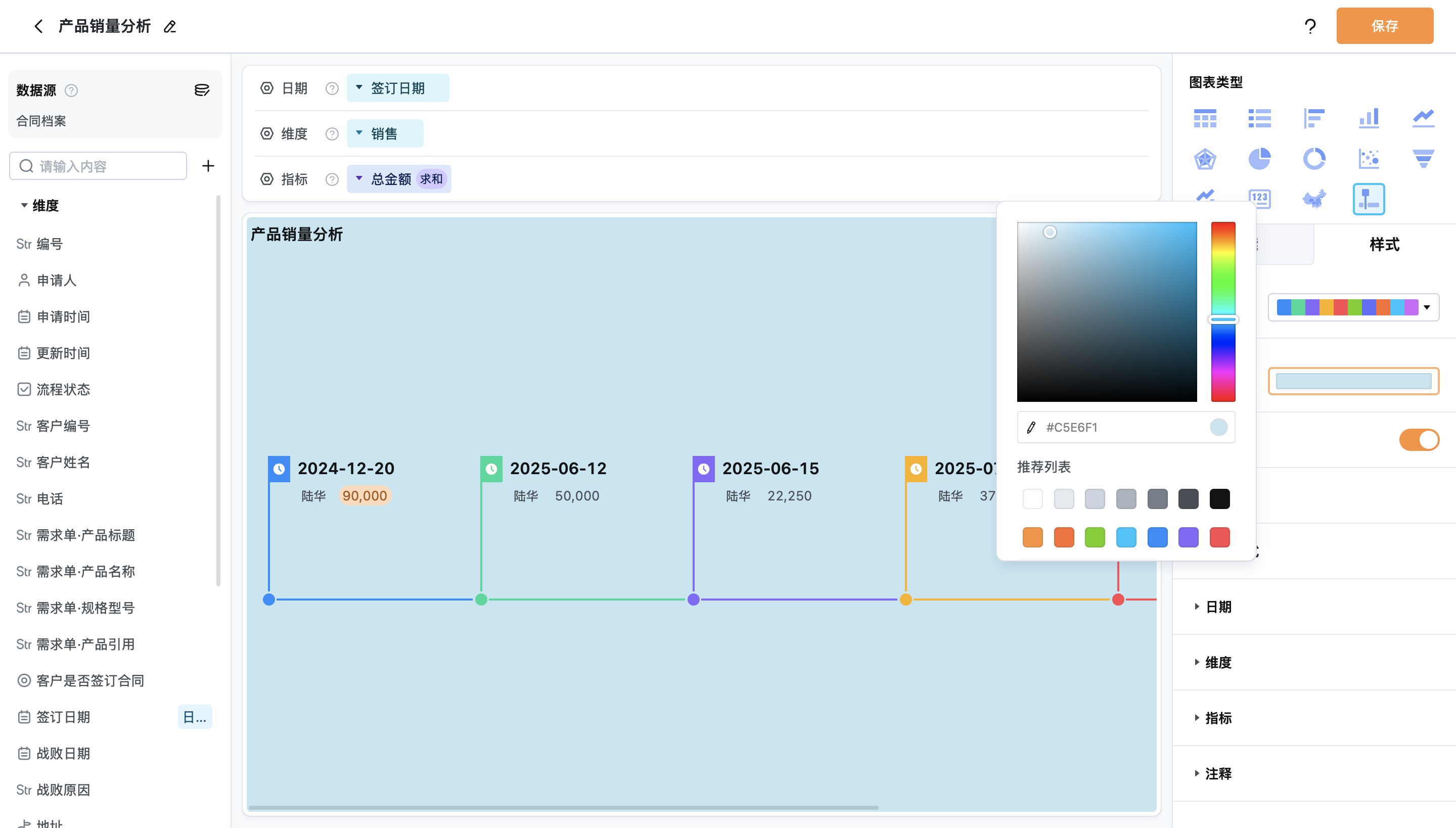

2.5.2 图表背景

更改报表的背景颜色

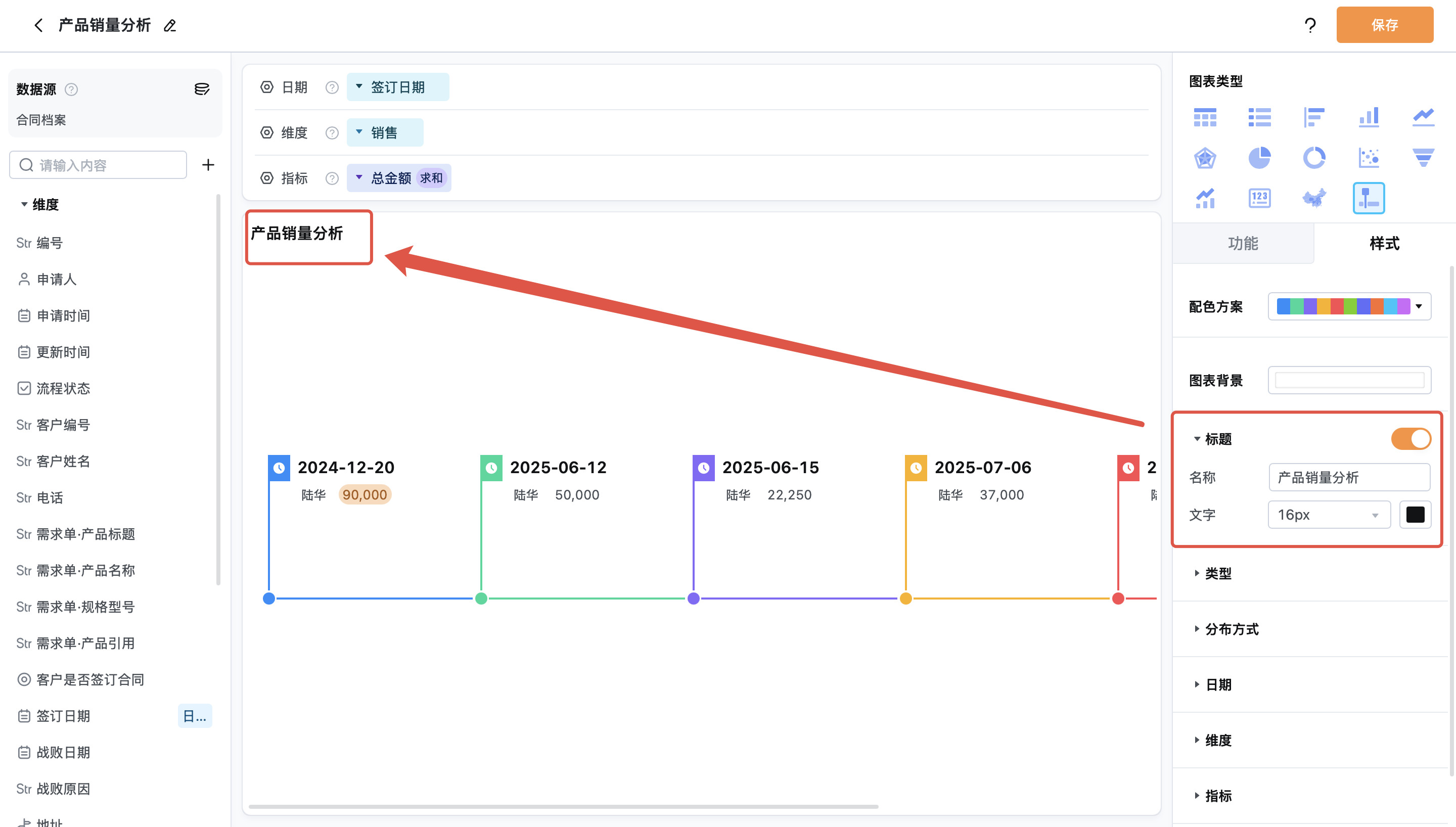

2.5.3 标题

更改标题名称、文字大小和显示字号

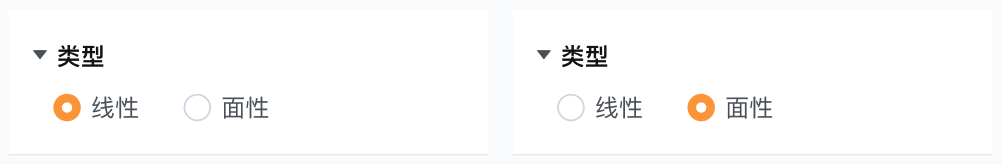

2.5.4 类型

可选择线性时间轴或面性时间轴，默认选择线性时间轴

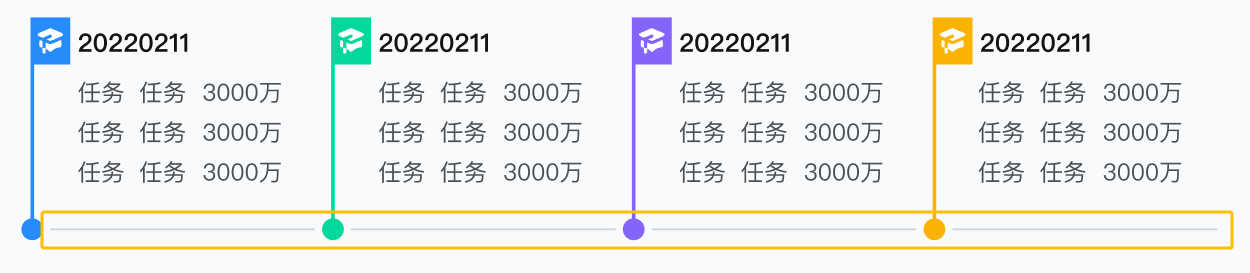

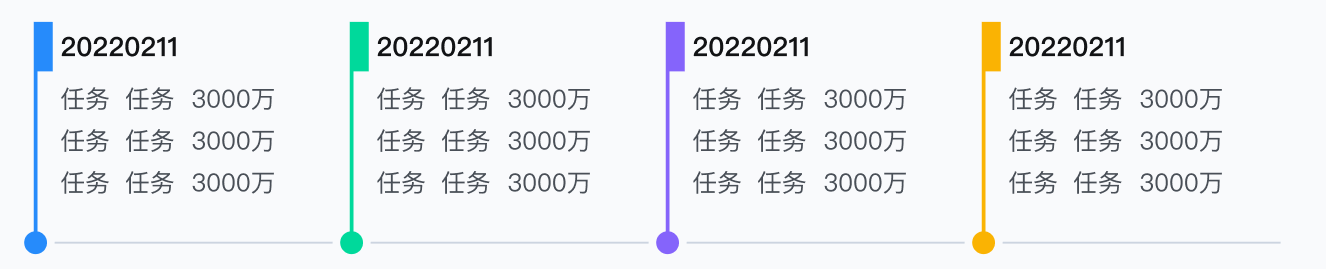

• 线性时间轴

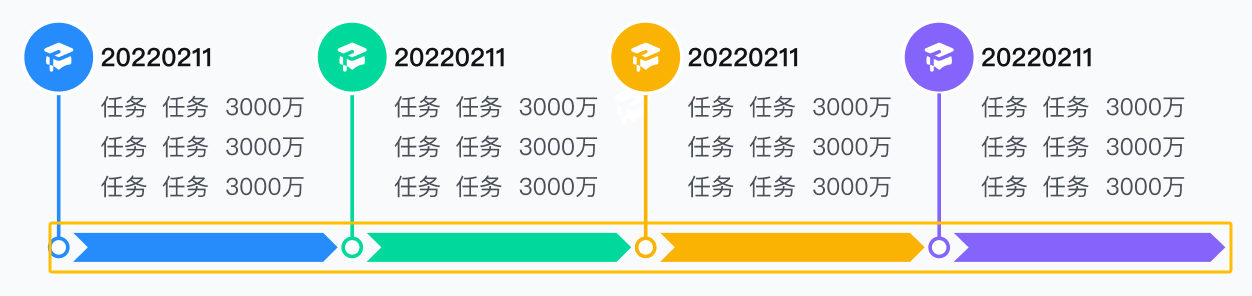

• 面性时间轴

2.5.5 分布方式

可选择轴上方分布方式或鱼骨式分布方式，默认选择轴上方

• 轴上方分布

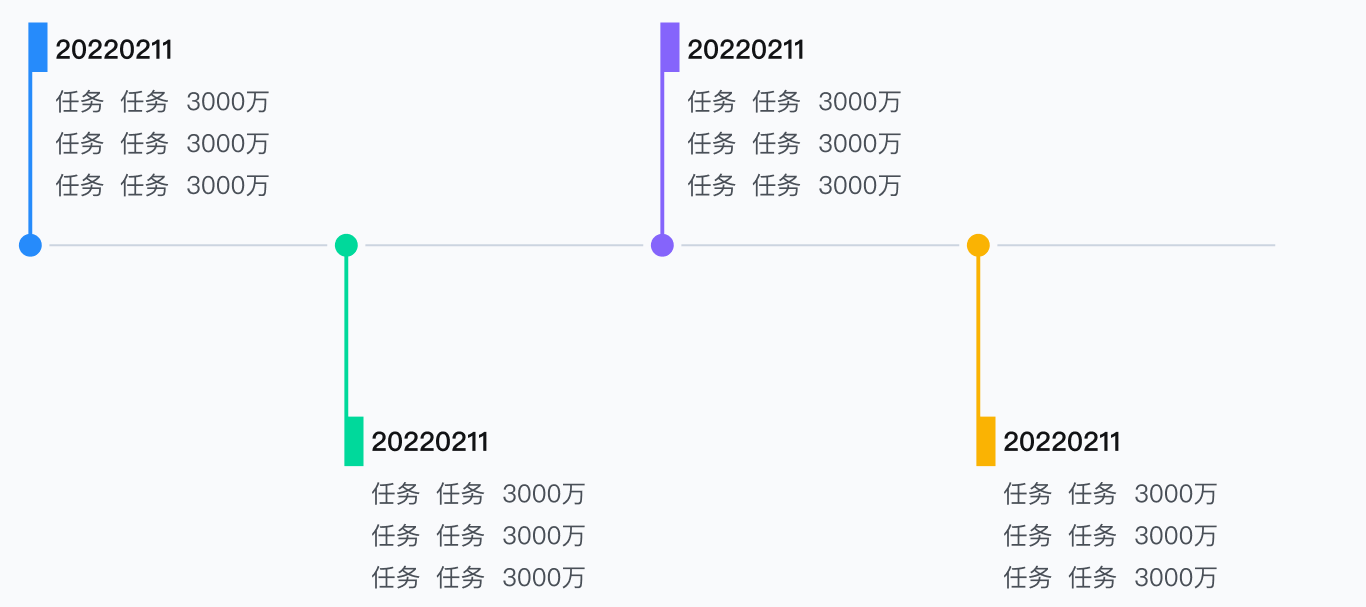

• 鱼骨式分布

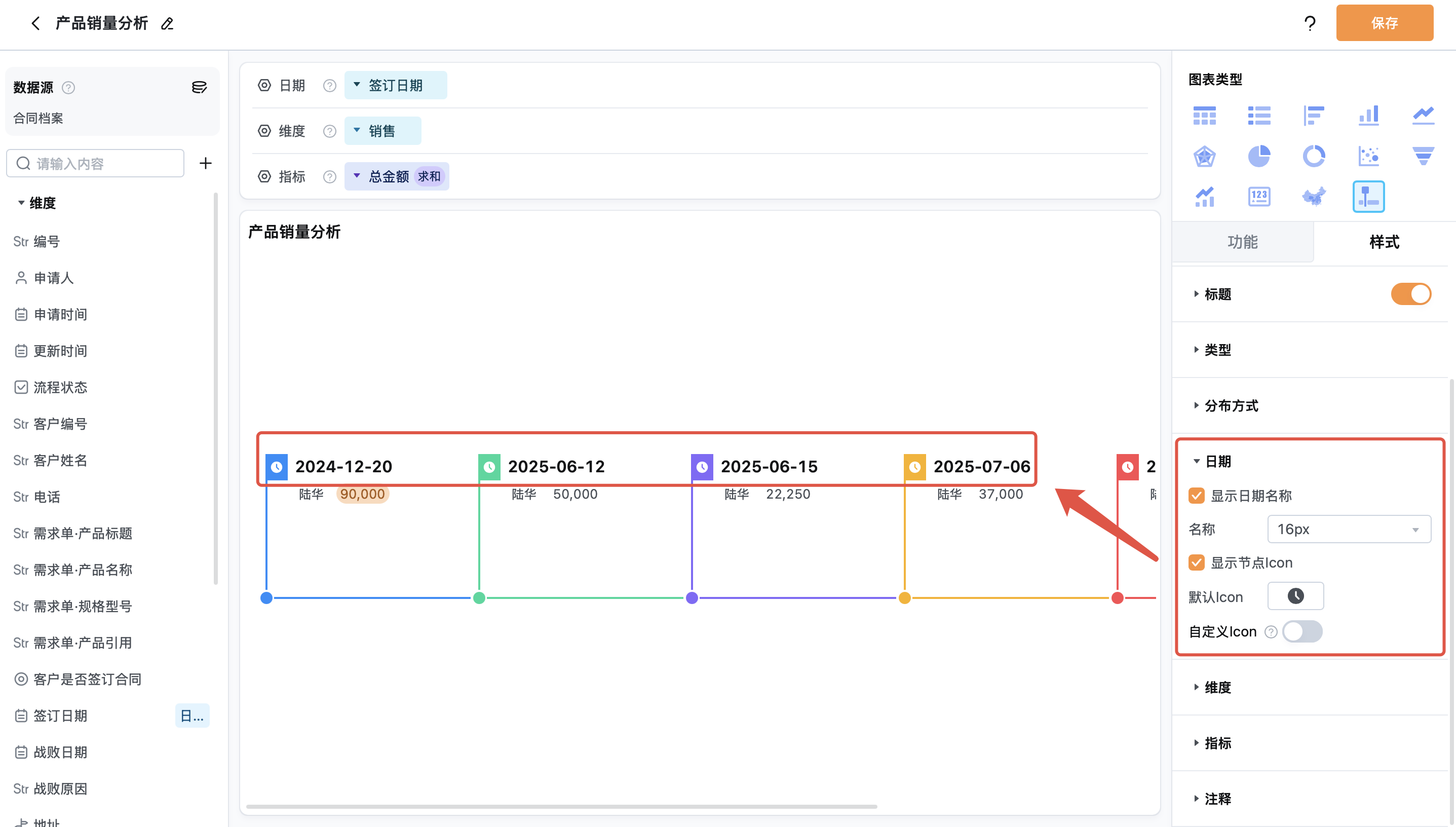

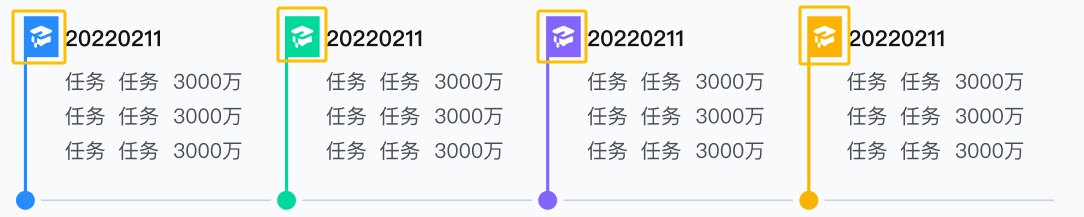

2.5.6 日期

可对日期节点的名称显隐、文字大小、日期节点的icon进行设置，也可以对某个日期节点的icon进行自定义。

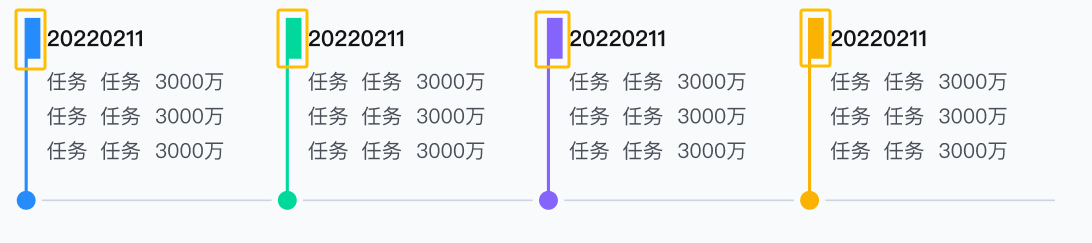

注意：自定义某个节点的icon，默认不开启，开启后可进行自定义。 下图为有icon 下图为无icon

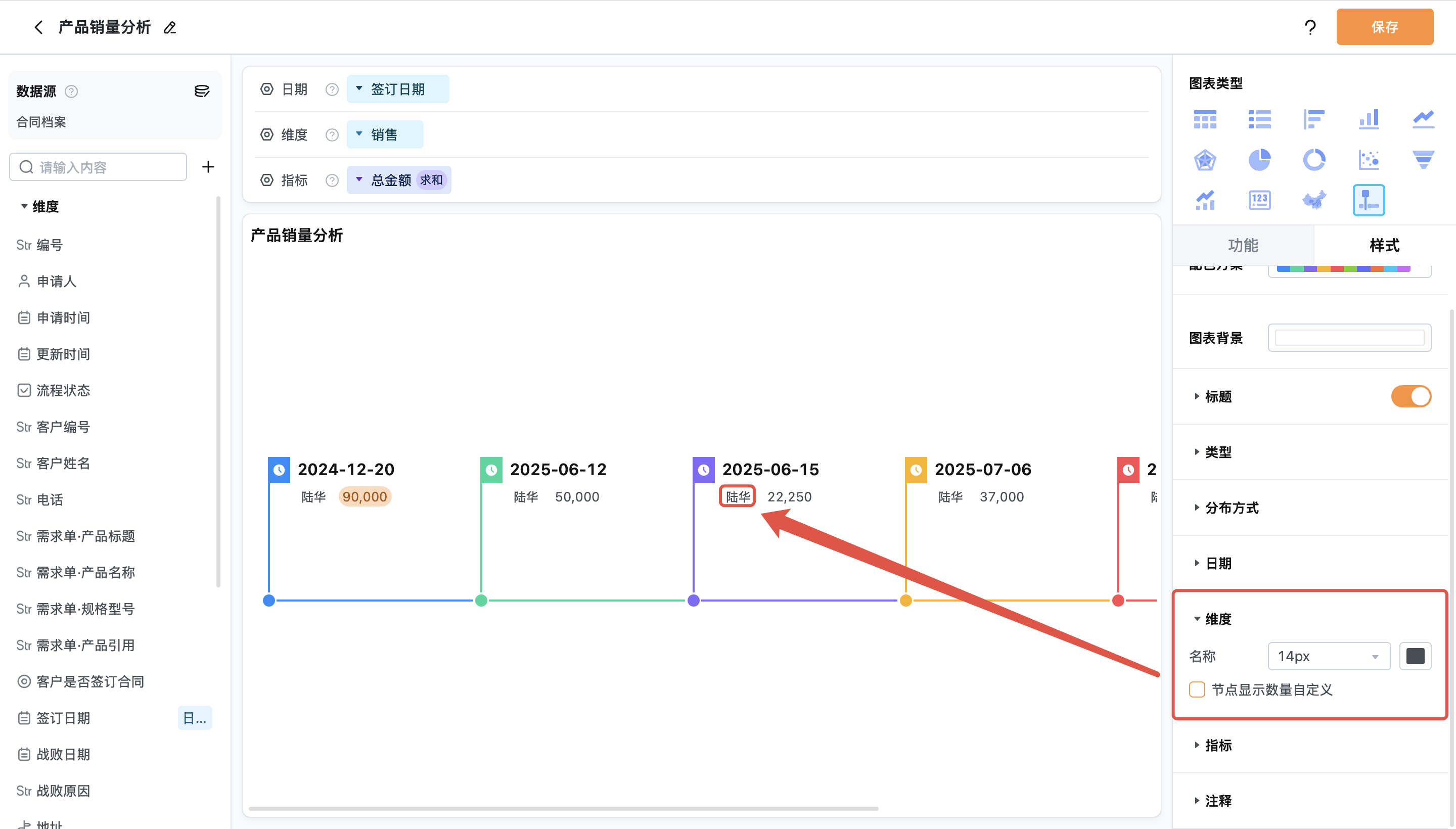

2.5.7 维度

指维度字段的样式配置，及每个时间节点下维度的显示数量。

可对维度字段的名称的字号和颜色进行配置。

节点显示数量自定义指的是每个时间节点下维度的显示数量，默认不勾选，勾选后，可设置仅显示前几个或后几个维度。

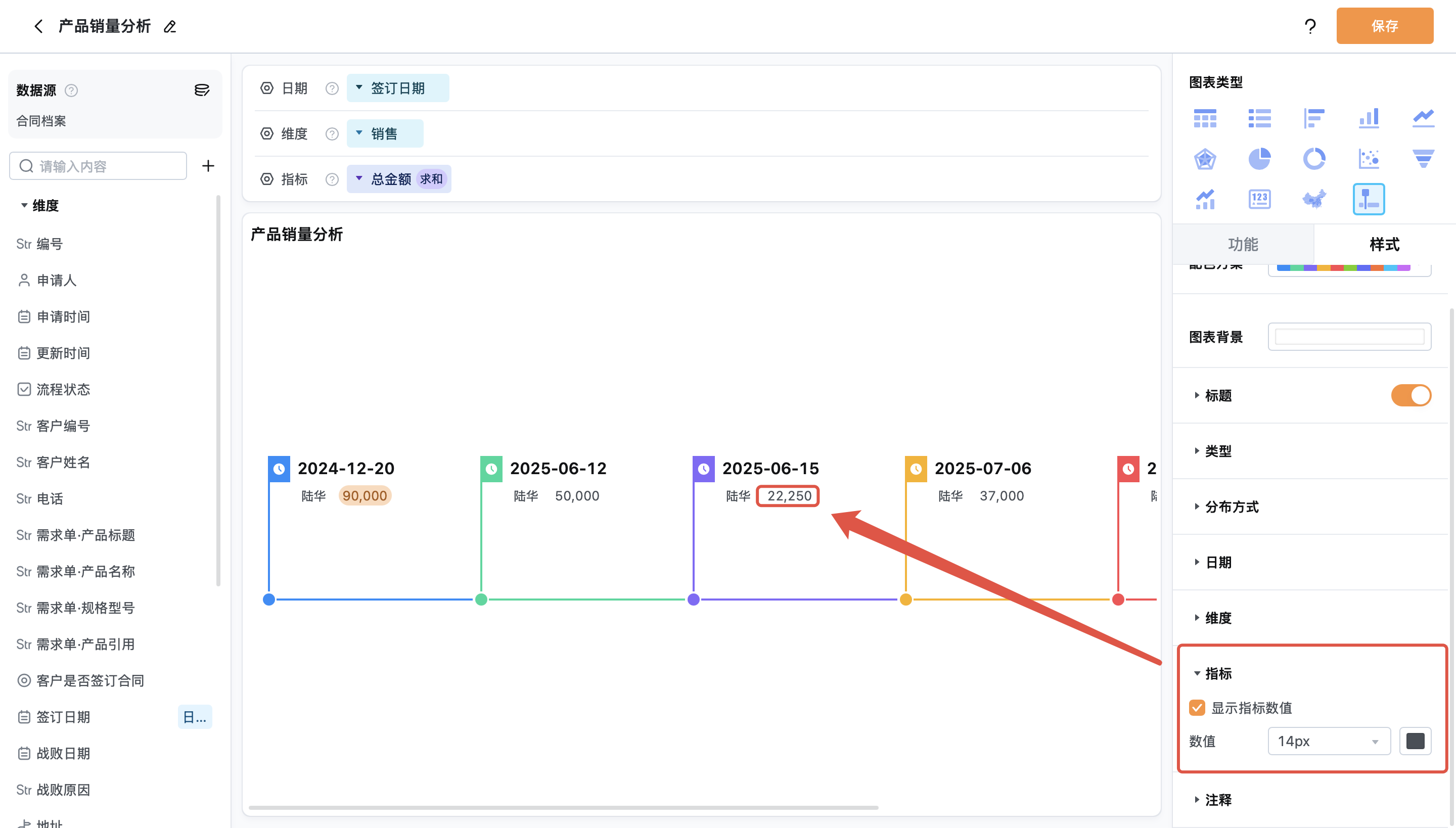

2.5.8 指标

可设置指标数值的显隐和文字大小和颜色

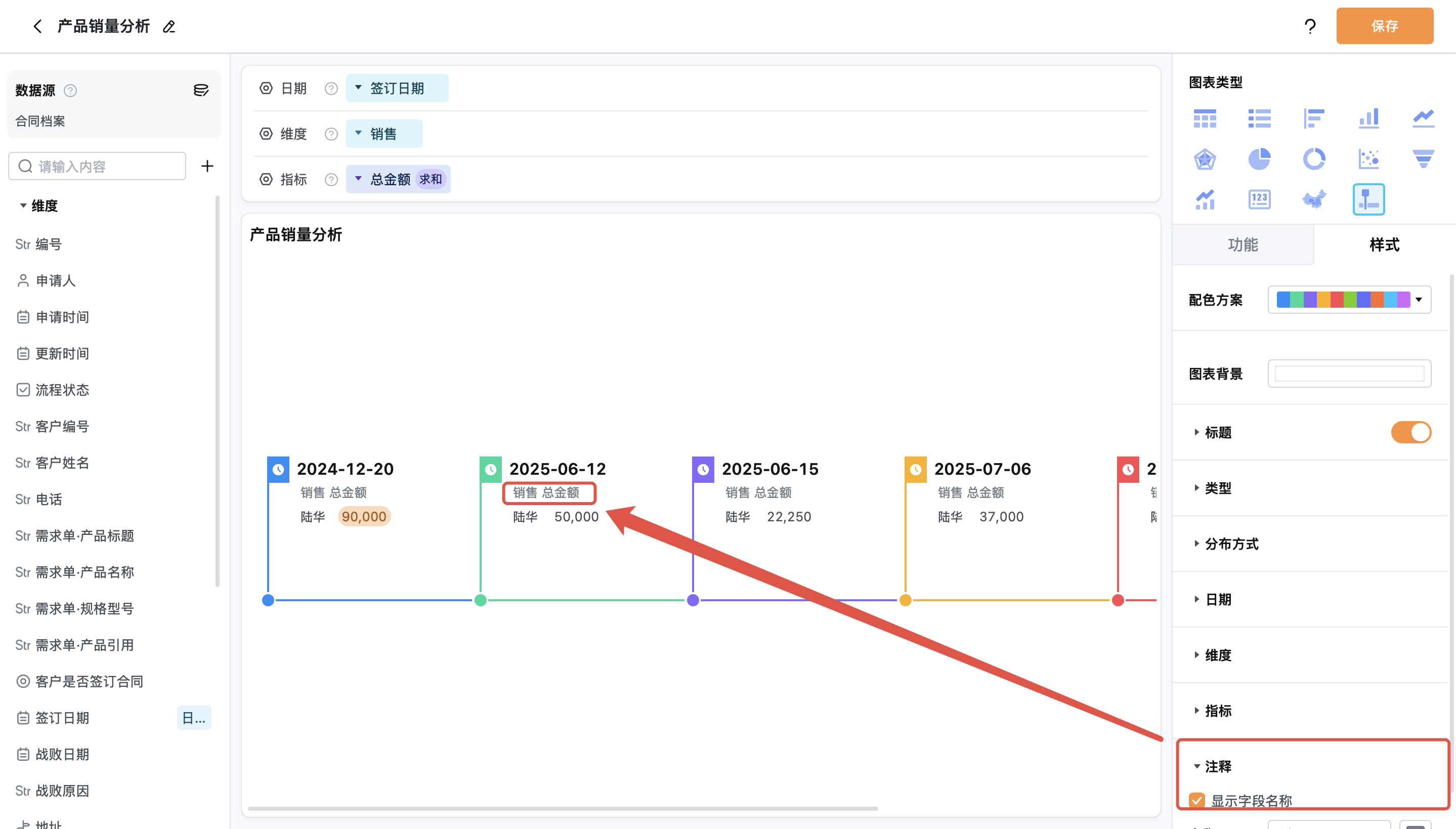

2.5.9 注释

注释指维度和指标的字段名称，默认不开启，点击开启后，图表中出现字段名称的注释。
