面积图
一、简介
1.1 功能简介
面积图是在折线图的基础上，对折线与坐标轴之间的区域进行颜色填充的报表，通过填充面积的高低变化，直观展示数据随时间的变化趋势。根据展示重点不同，分为三种：
- 面积图：展示单组数据随时间的变化趋势。
- 堆叠面积图：将多个分类的面积上下堆叠，既展示总量的变化趋势，也展示各分类的构成。
- 百分比堆叠面积图：在堆叠的基础上，将每个时间点的总量视为 100%，展示各分类占比随时间的变化（纵轴为百分比，面积总高度始终铺满）。
1.2 应用场景
适用于需要展示数据随连续时间变化趋势的场景
- 月度销售额的变化趋势（面积图）
- 各产品系列销售额的总量与构成变化（堆叠面积图）
- 各产品系列销售额占比随时间的变化（百分比堆叠面积图）
1.3 效果展示
以下分别展示三种图表的效果，均以某奶茶店各产品系列的月度销售额为例。

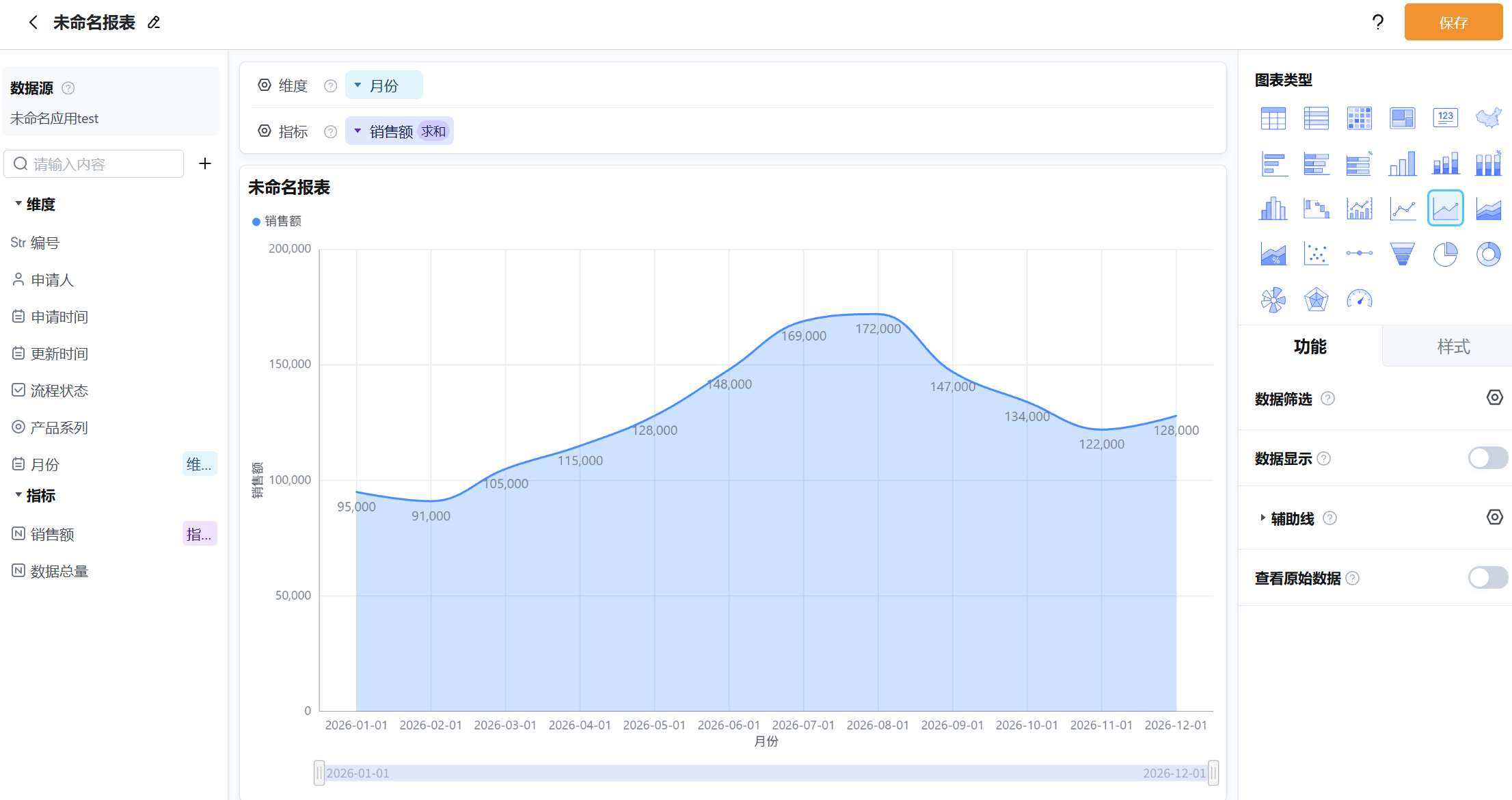

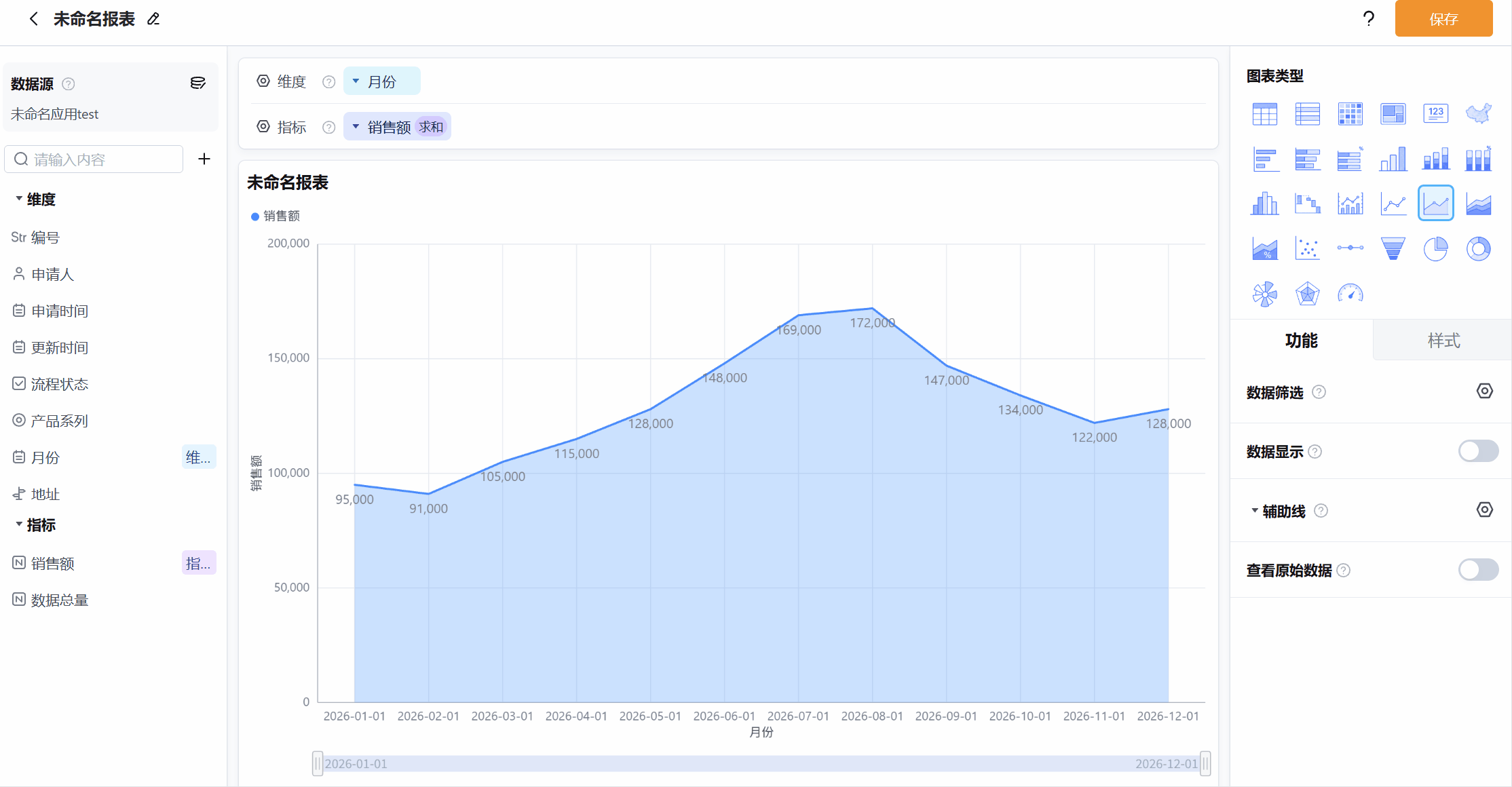

面积图：展示销售额随月份变化的整体趋势，便于观察走势与波峰波谷。

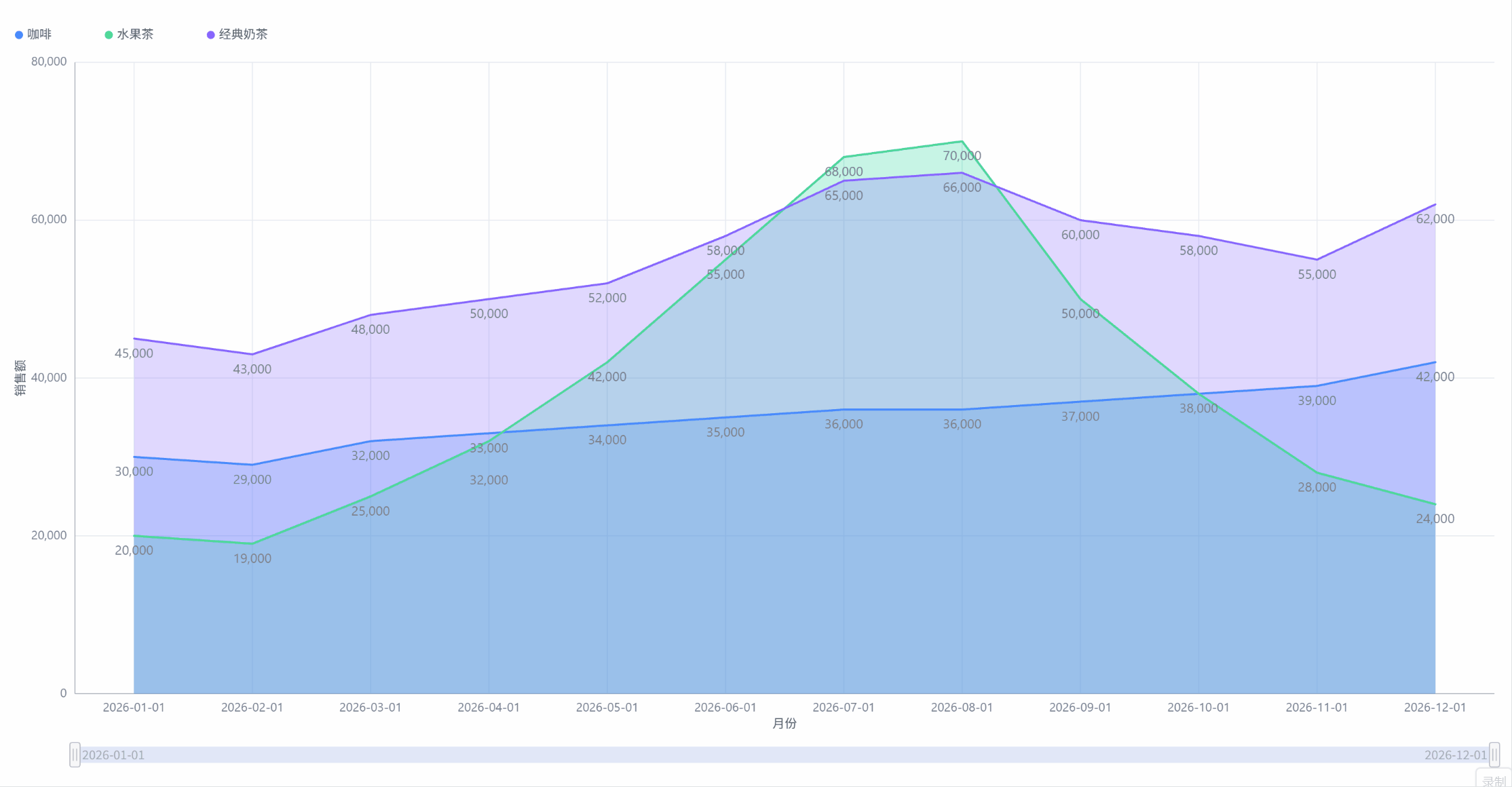

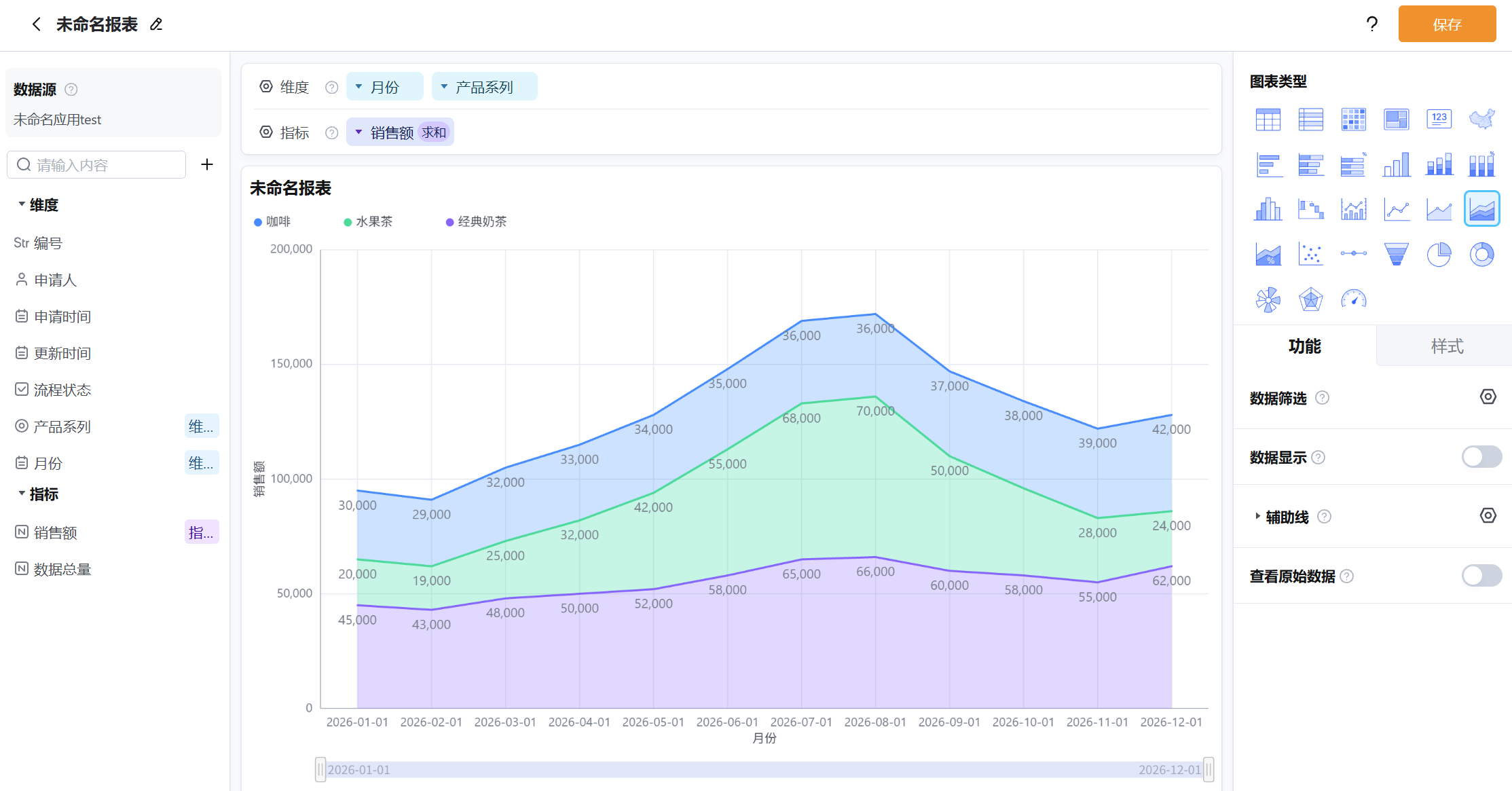

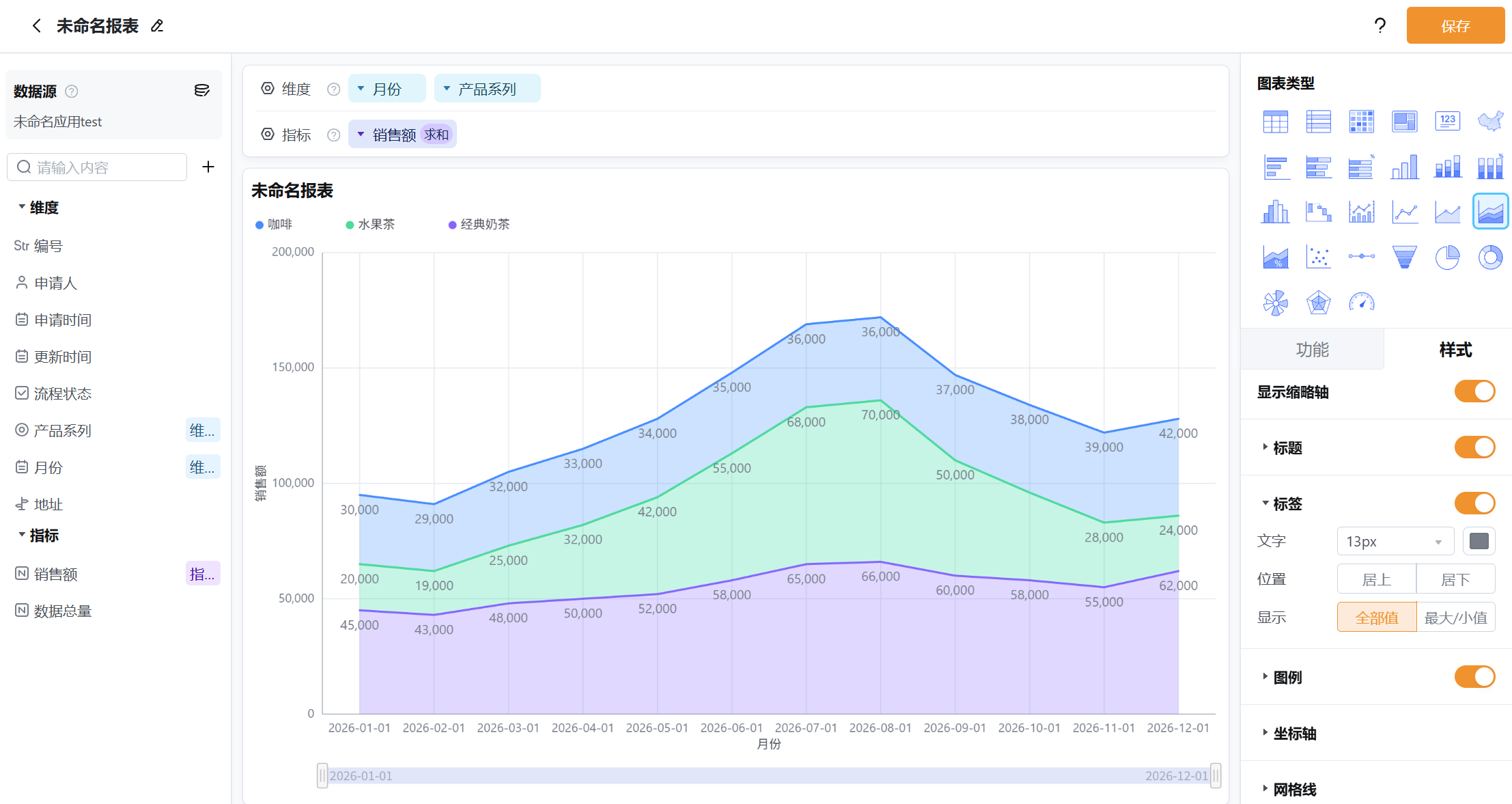

堆叠面积图：将各产品系列的面积上下堆叠，既能看销售额总量的变化趋势，也能看每个系列的构成。

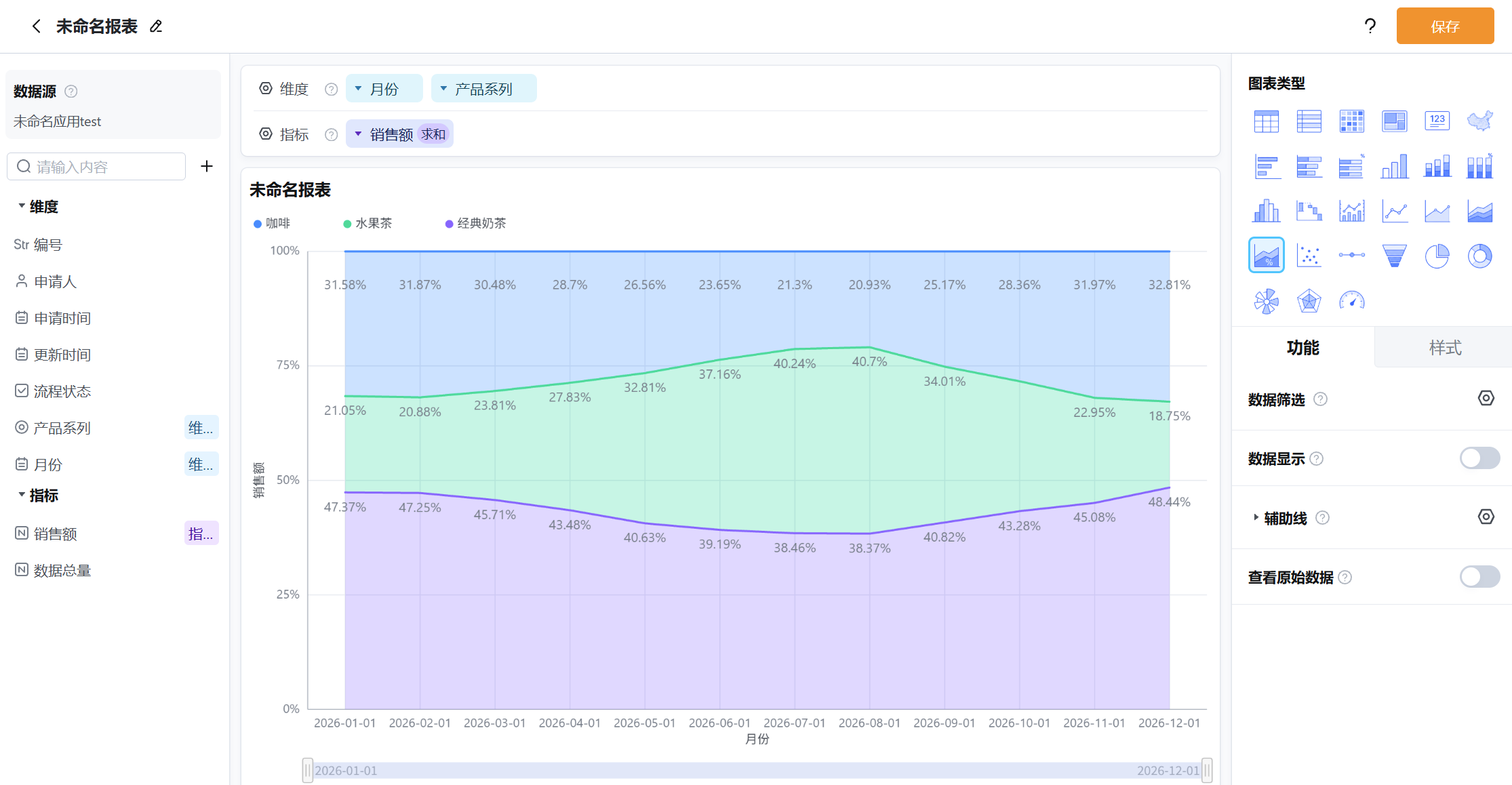

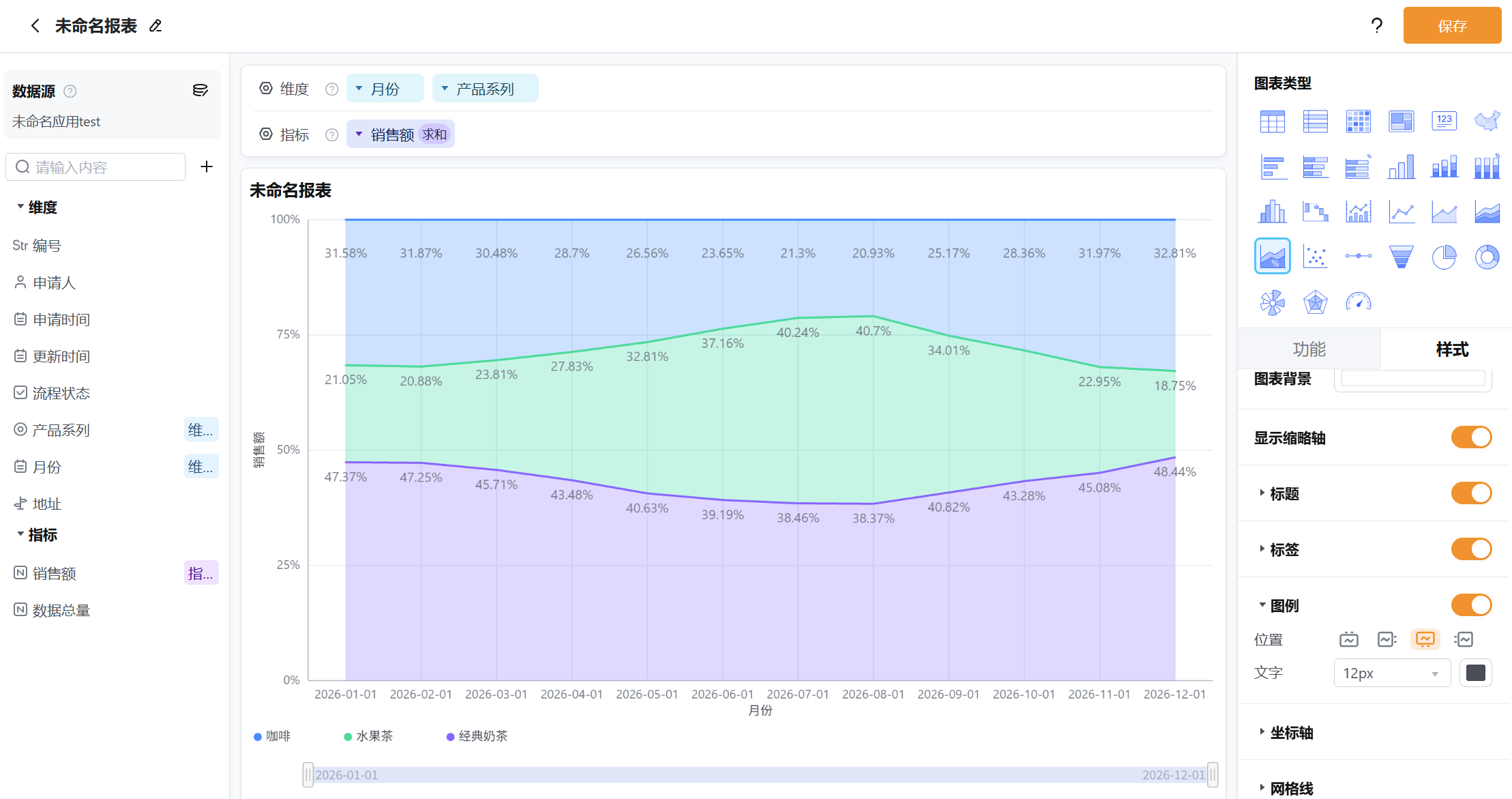

百分比堆叠面积图：纵轴为占比，面积总高度始终铺满，展示各产品系列销售额占比随月份的变化（如水果茶在夏季占比明显上升）。
二、设置步骤
2.1 选择面积图

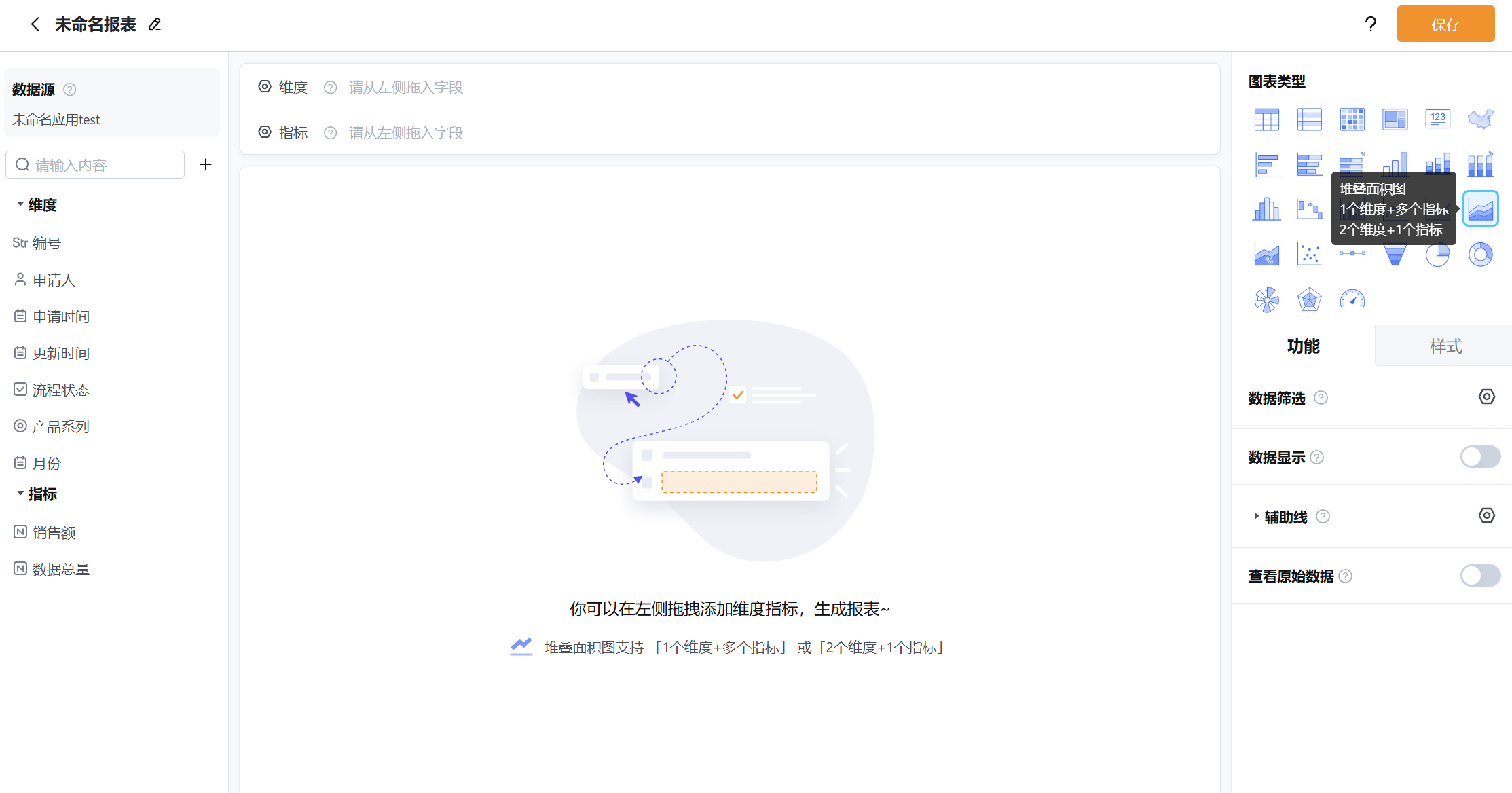

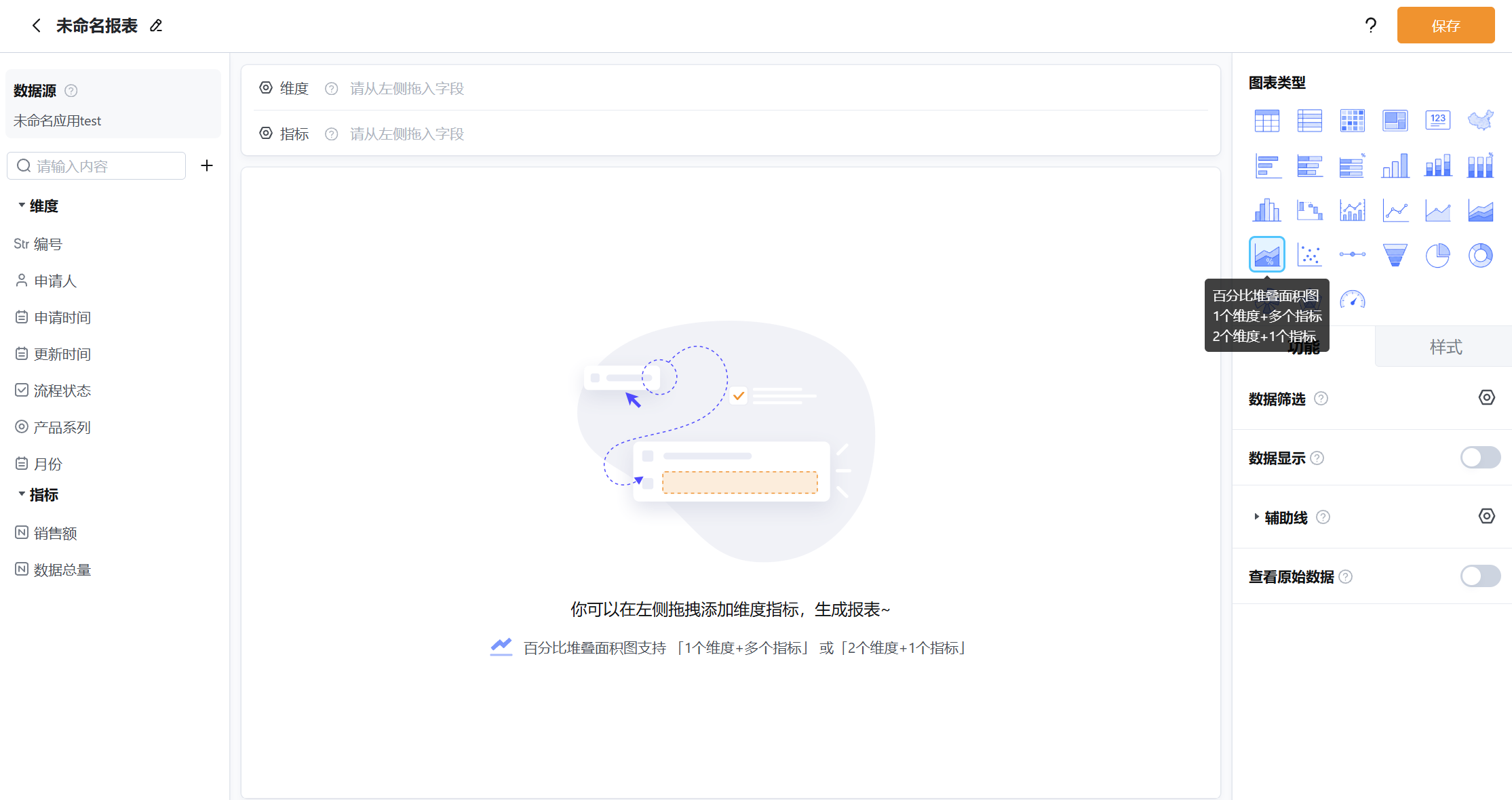

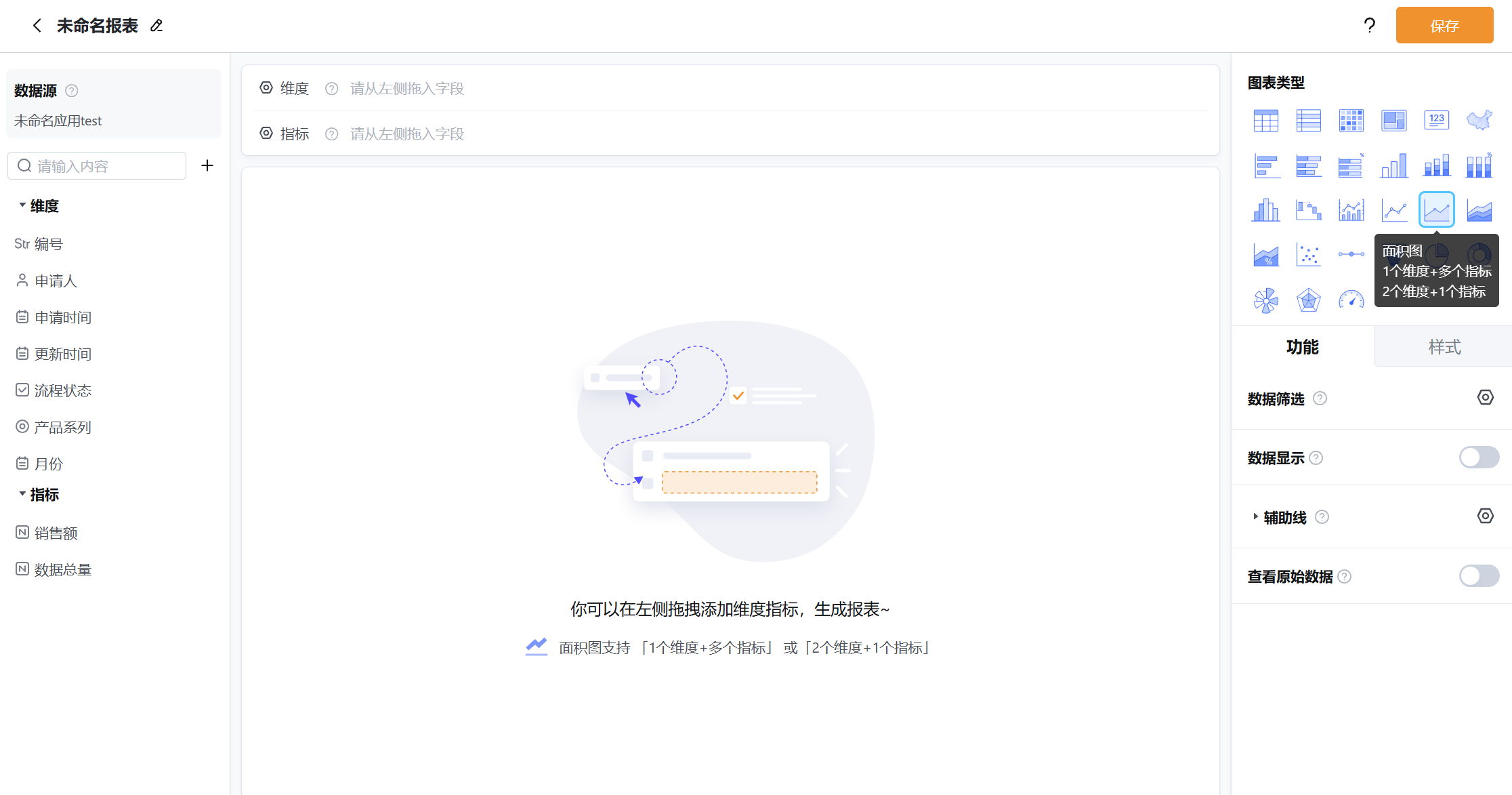

进入报表编辑页面，点击图表类型下的面积图、堆叠面积图或百分比堆叠面积图即可开始编辑，也可以将已经编辑好的其他类型图表转换成面积图。
2.2 添加维度和指标
2.2.1 添加维度
可以通过拖拽的方式将维度字段添加到维度区域，或者批量添加维度。

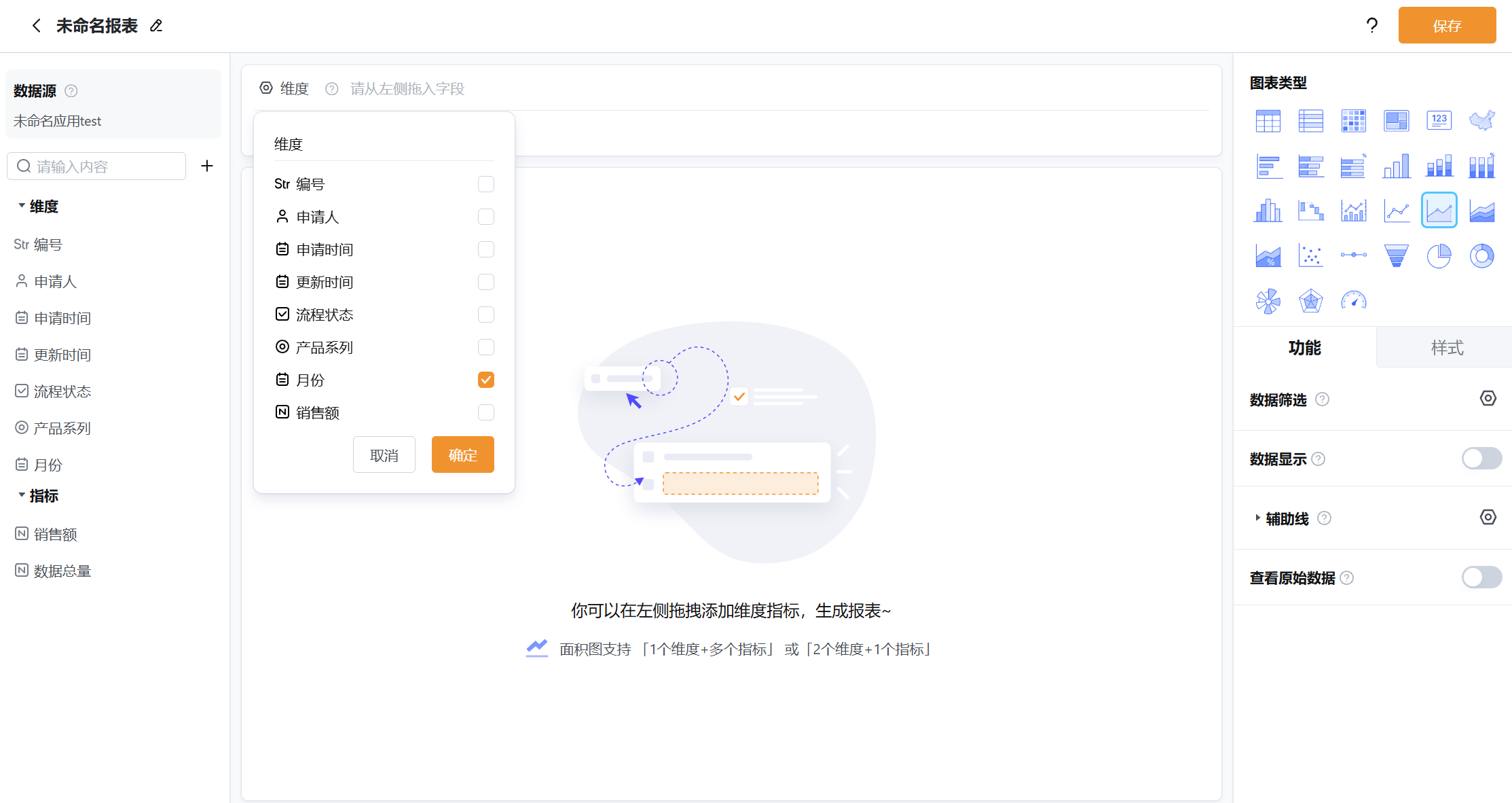

批量添加维度：

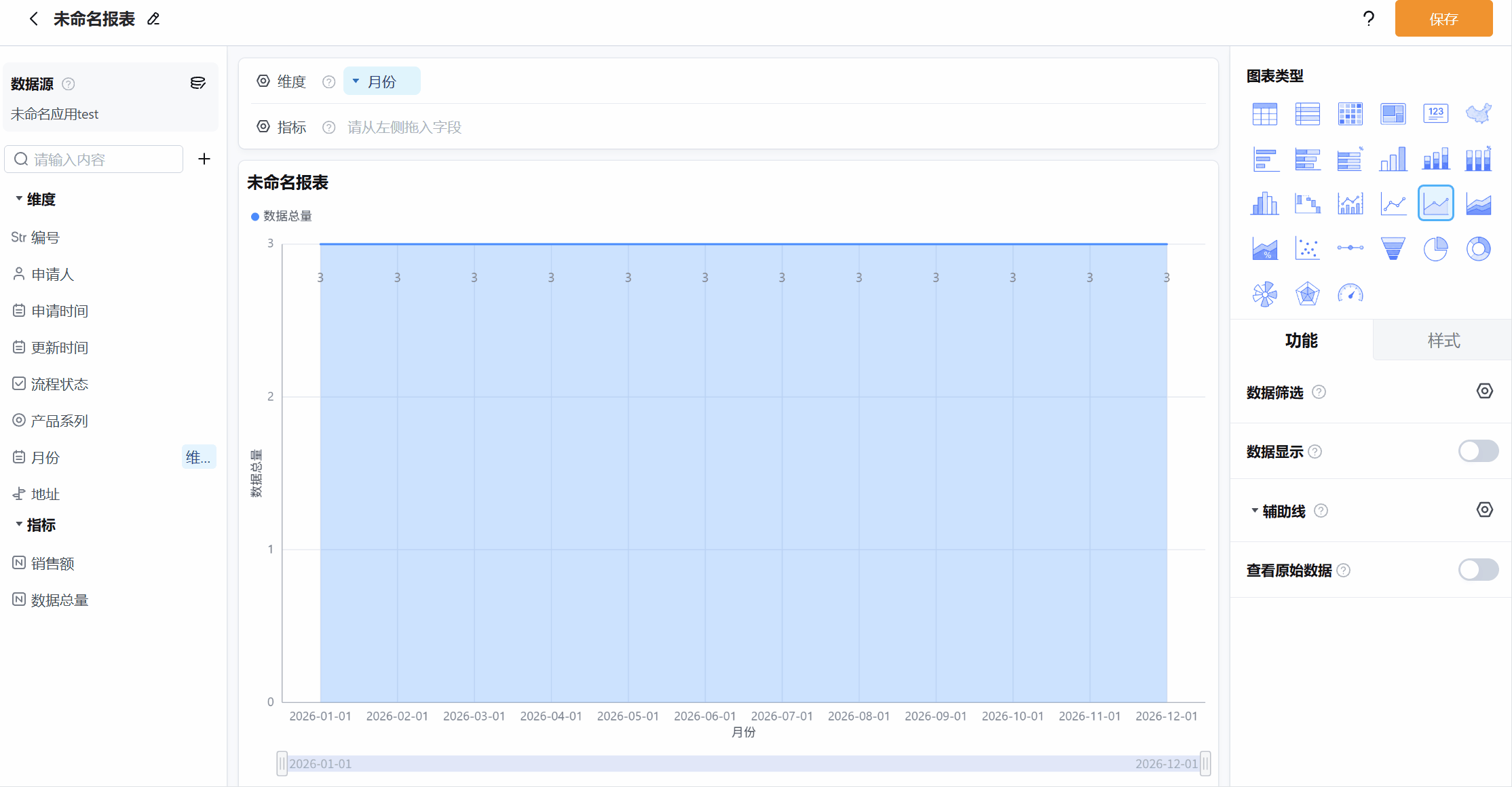

拖拽方式添加维度：
面积图的维度即 x 轴的坐标，决定数据沿横轴的排列。面积图会把相邻数据点连接起来、并填充下方区域，因此维度建议使用时间字段（或其他有先后顺序的字段），让横轴按顺序排列，趋势和累积变化才连贯、易读。例如：将月份作为维度，报表会沿 x 轴从左至右按月份顺序展示对应的销售额。
维度字段最多只能添加 2 个。【三种图表差异】面积图只需 1 个时间维度；制作堆叠面积图、百分比堆叠面积图时，需在时间维度的基础上再添加第二个维度作为分类。 第一个维度为主要维度，以 x 轴坐标的形式展示；第二个维度为次要维度，会在图表上方以图例的形式对面积进行分类堆叠，每种颜色代表一个分类，点击图例可突出或隐藏对应分类的面积。
⚠️注意维度字段只能作为维度使用，但指标字段既可以作为维度使用，也可以作为指标使用面积图至少需要 1 个维度字段和 1 个指标字段才能使用
2.2.2 添加指标
可通过拖拽的方式将指标字段拖拽到指标区域。
指标是通过指定的计算方式（默认求和）计算后得出的数据，在面积图中指标表现为 y 轴的数值，即填充面积的高度。
如图所示，销售额为面积图的指标。
⚠️注意只有数字字段可以作为指标。使用轻流作为应用数据源时，需要确保希望作为指标的字段格式是数字字段当维度字段只有 1 个时，指标字段可以添加多个；当维度字段有 2 个时，只能添加一个指标字段
2.3 设置维度和指标属性
点击维度或指标左侧的倒三角图标即可编辑维度或指标的属性
2.3.1 显示名称
修改维度字段或指标字段在报表中的显示名称，即修改 X 轴或 Y 轴的标题。
2.3.2 排列方式
支持对维度或指标的字段值进行排序。数值字段可按数值升序或降序排序；非数值字段将按首字母顺序进行排序。

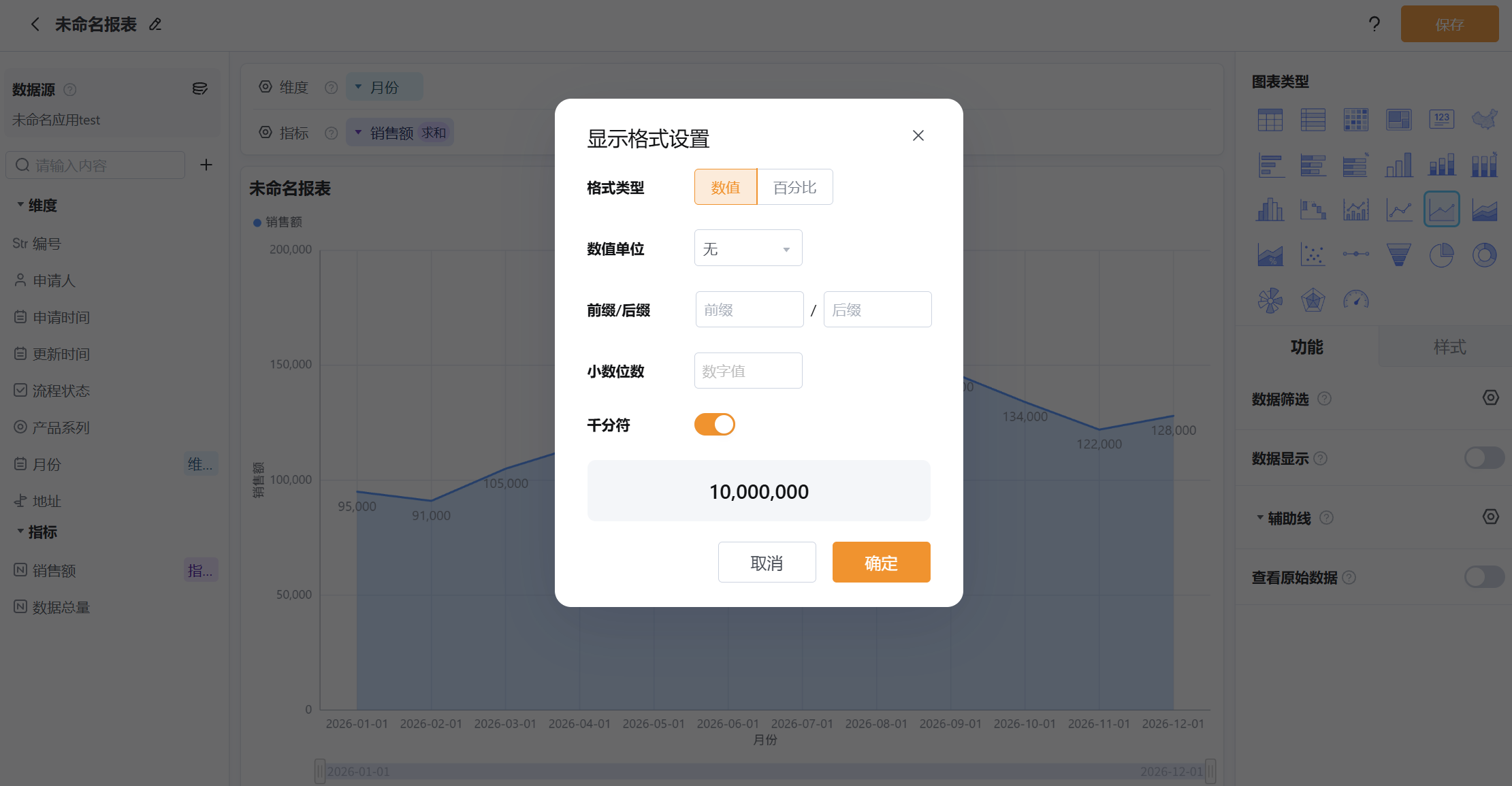

2.3.3 显示格式
使用范围：数值字段、时间字段详情可见：指标&轴的显示格式
- 设置指标字段的数值展示格式，包括：
- 数值单位（如：千、万、百万等）
- 显示形式（数值或百分比）
- 是否启用千分位分隔符
- 前缀与后缀文字
- 小数位数精度设置
- 时间字段可以设置时间的显示范围：年/月/日/时/分/秒

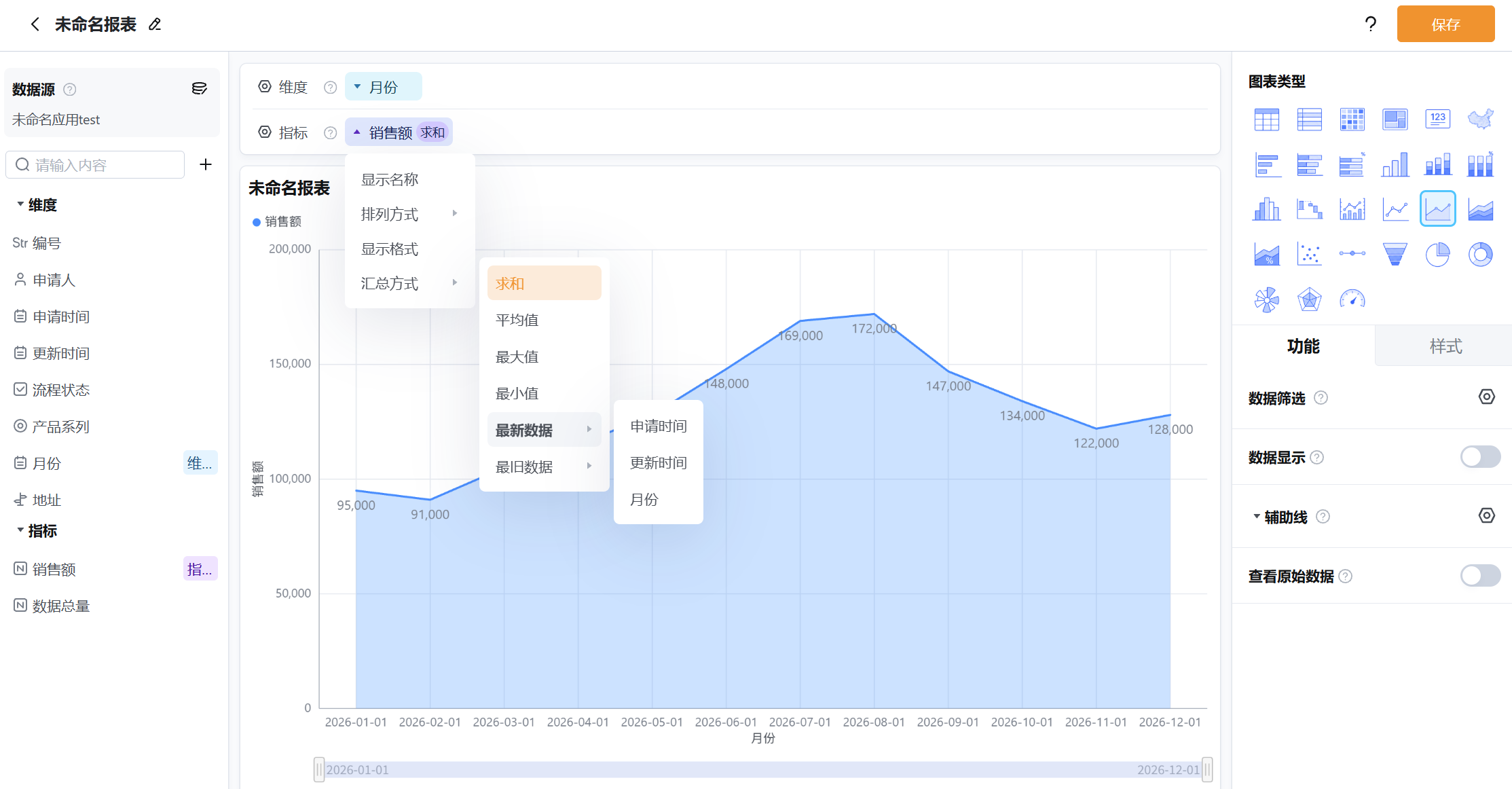

2.3.4 汇总方式
使用范围：数值字段、地址字段
- 设置指标在报表中的统计计算方式。可选项包括：
- 求和
- 平均值
- 最大值
- 最小值
- 最新数据
- 最旧数据
例如，指标的汇总方式为求和时，系统将计算不同月份维度下的销售额总和；当指标的汇总方式为平均值时，系统将计算不同月份维度下销售额的平均值
⚠️最新数据并不是指把所有最新提交的数据都展示出来，而是按“维度”去取最新的那一条。举个例子：现在有一份财务报销报表，一共有 4 条数据：客户拜访：200、300、400（3条数据）出差：1000（1条数据）如果汇总方式是 “求和”，那结果就是所有报销加起来：200 + 300 + 400 + 1000 = 1900。但如果汇总方式是 “最新数据”，那逻辑是：在“客户拜访”这个维度下，只取最新的一条（假设是 400），之前的 200 和 300 就不算了；在“出差”这个维度下，只有 1000 这一条，就取它。这样加起来的结果就是 400 + 1000 = 1400。所以，“最新数据”其实是按 每个维度只留最新一条来算的，而不是把所有最近提交的数据都算上。选择“最新数据”或“最旧数据”时，可指定表单中的时间类字段作为排序依据。

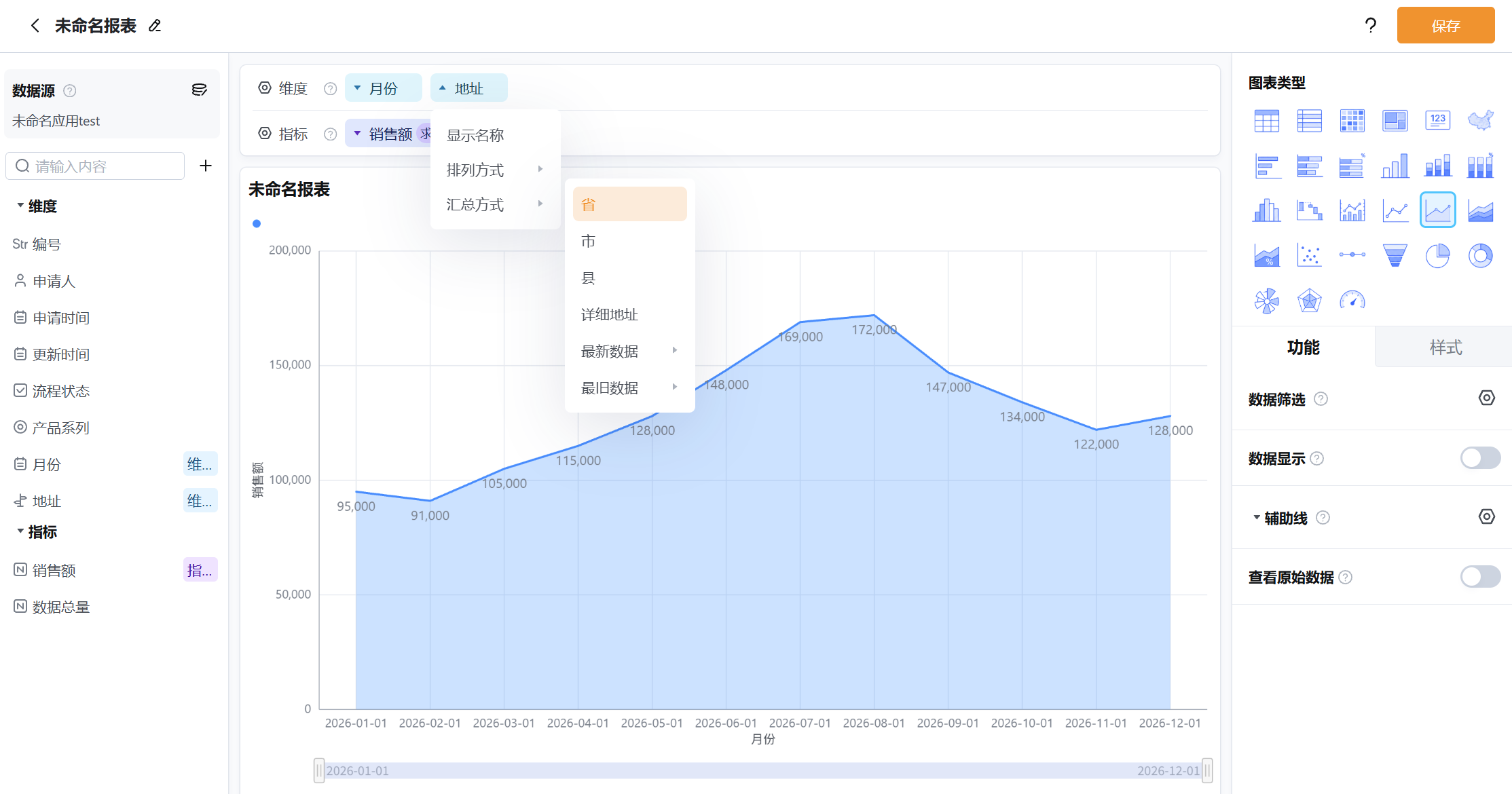

- 设置地址维度的计算范围
2.4 面积图其他功能
点击报表编辑页右侧的「功能」设置报表的其他功能

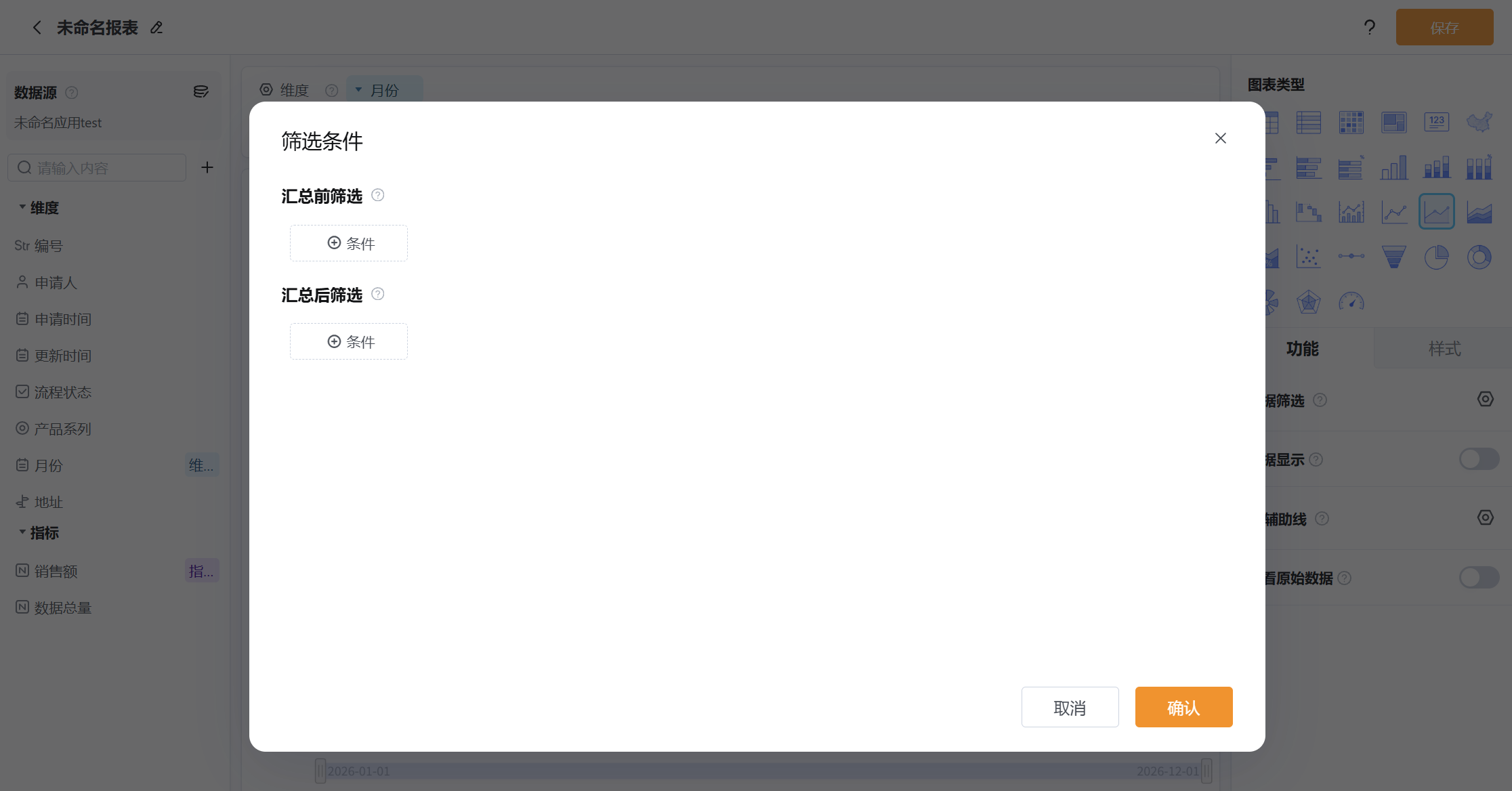

2.4.1 数据筛选
详情参考：数据筛选
- 汇总前筛选
在进行数据统计前，根据设定的筛选条件对原始数据进行过滤，仅保留满足条件的数据参与统计。例如：只统计产品系列为“水果茶”的数据。
- 汇总后筛选
在完成报表统计后，再根据条件**对已生成的报表结果进行筛选，**仅显示符合条件的记录。

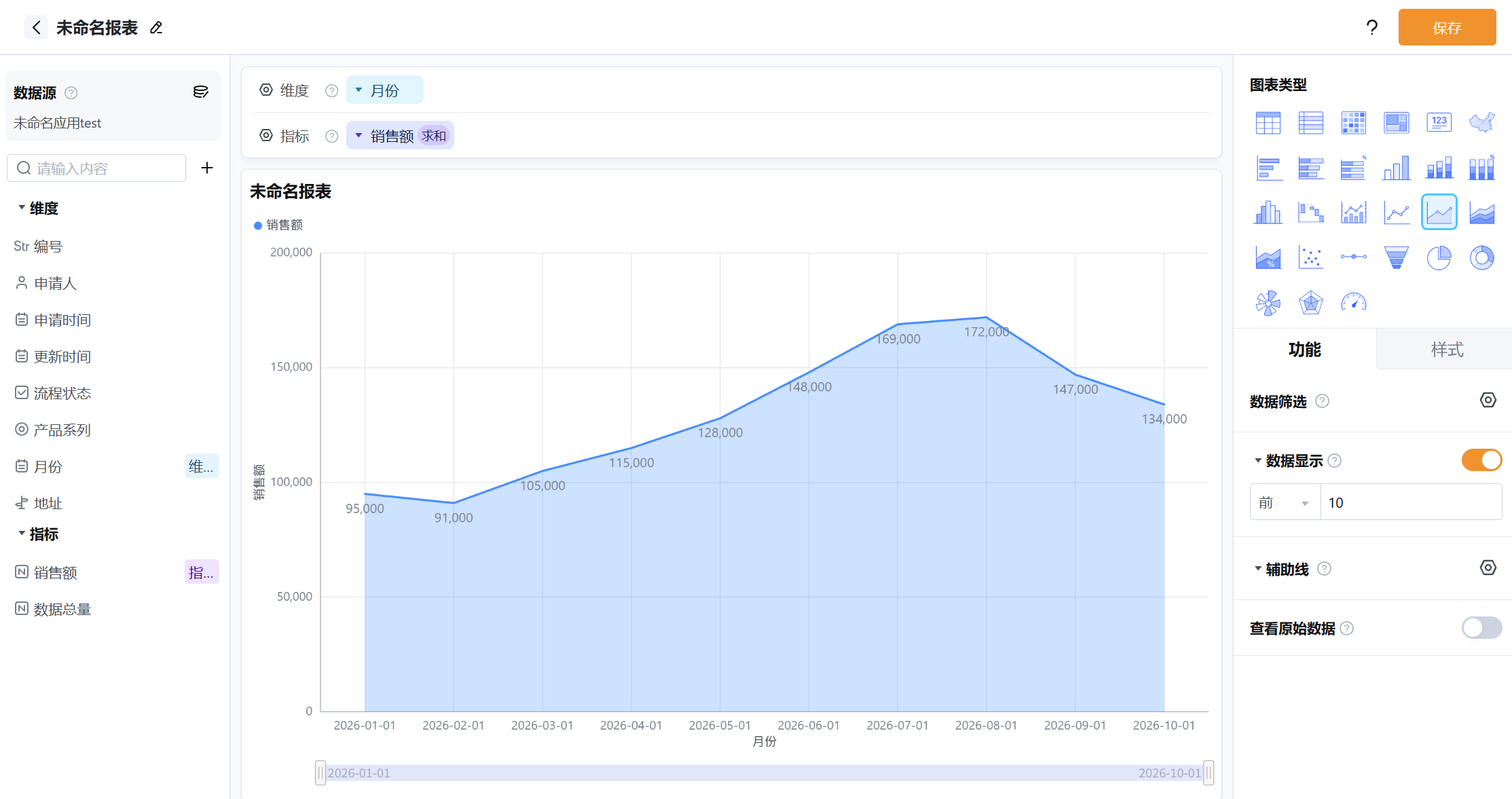

2.4.2 数据显示
支持设置仅展示报表中排名靠前或靠后的数据。 例如：设置仅显示“前 10 条”数据，可以聚焦分析最关键的维度项。
2.4.3 辅助线
详情可见：辅助线
根据不同计算规则生成辅助线，起到辅助分析的作用。

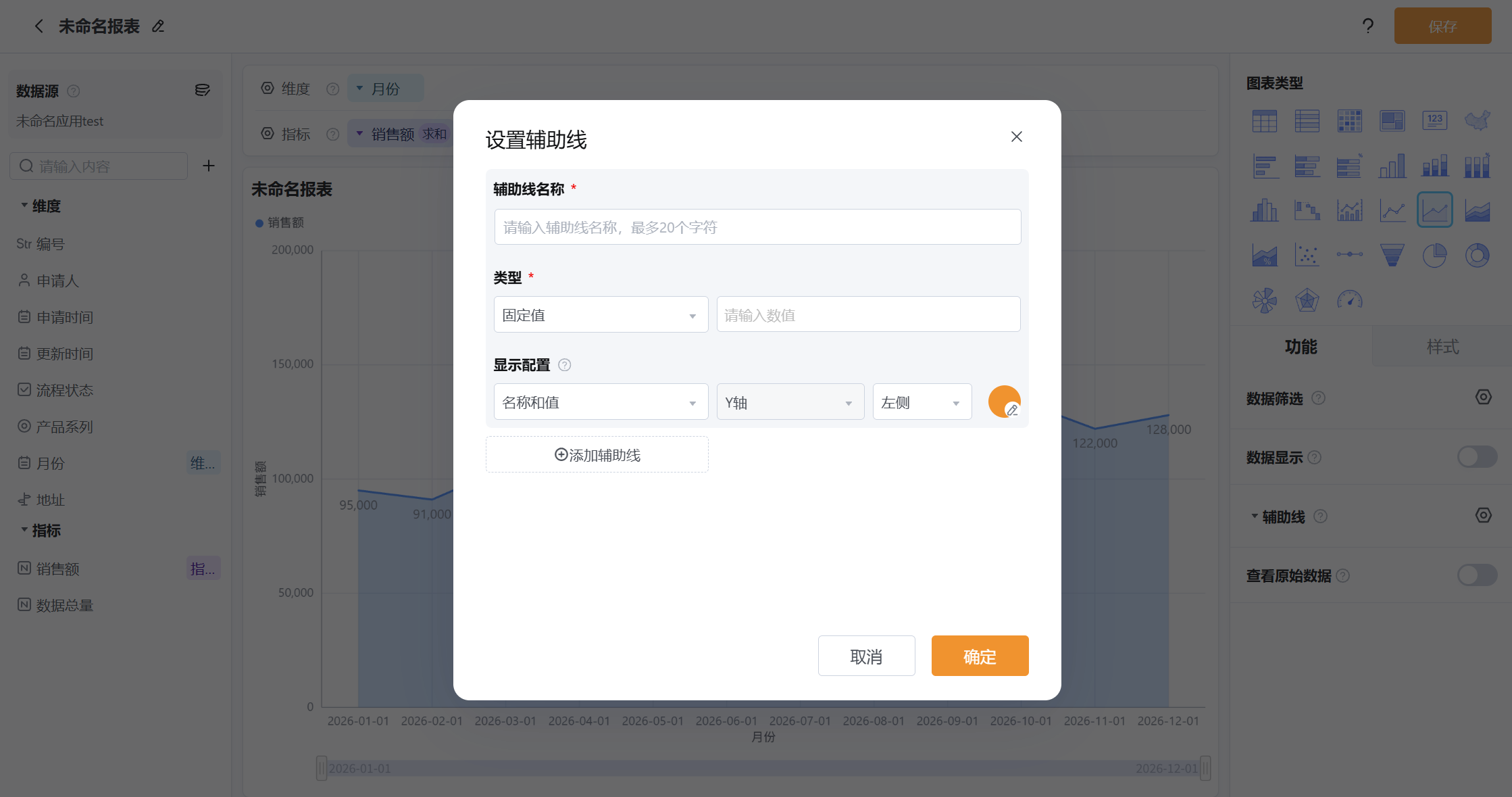

- 设置

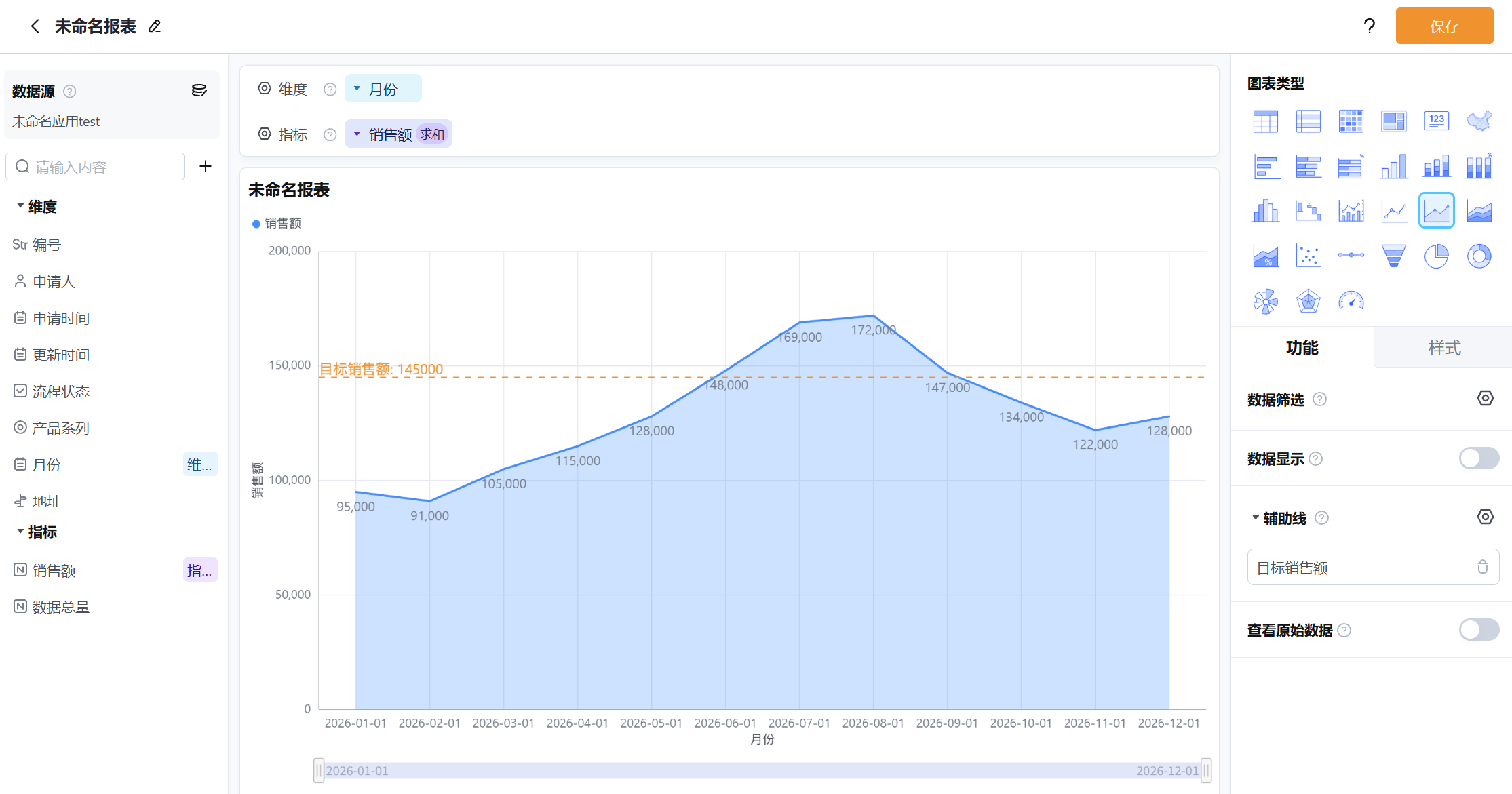

- 效果
2.4.4 查看原始数据
开启该功能后，用户可在报表中点击图表上的某个数据点，查看其对应的原始数据记录。 支持以下设置：
- 查看权限：指定哪些成员有权限查看原始数据。
- 显示字段范围：设置用户可见的原始字段内容。
⚠️若数据源中某字段被删除或隐藏，原始数据将无法展示，需重新配置字段显示范围。

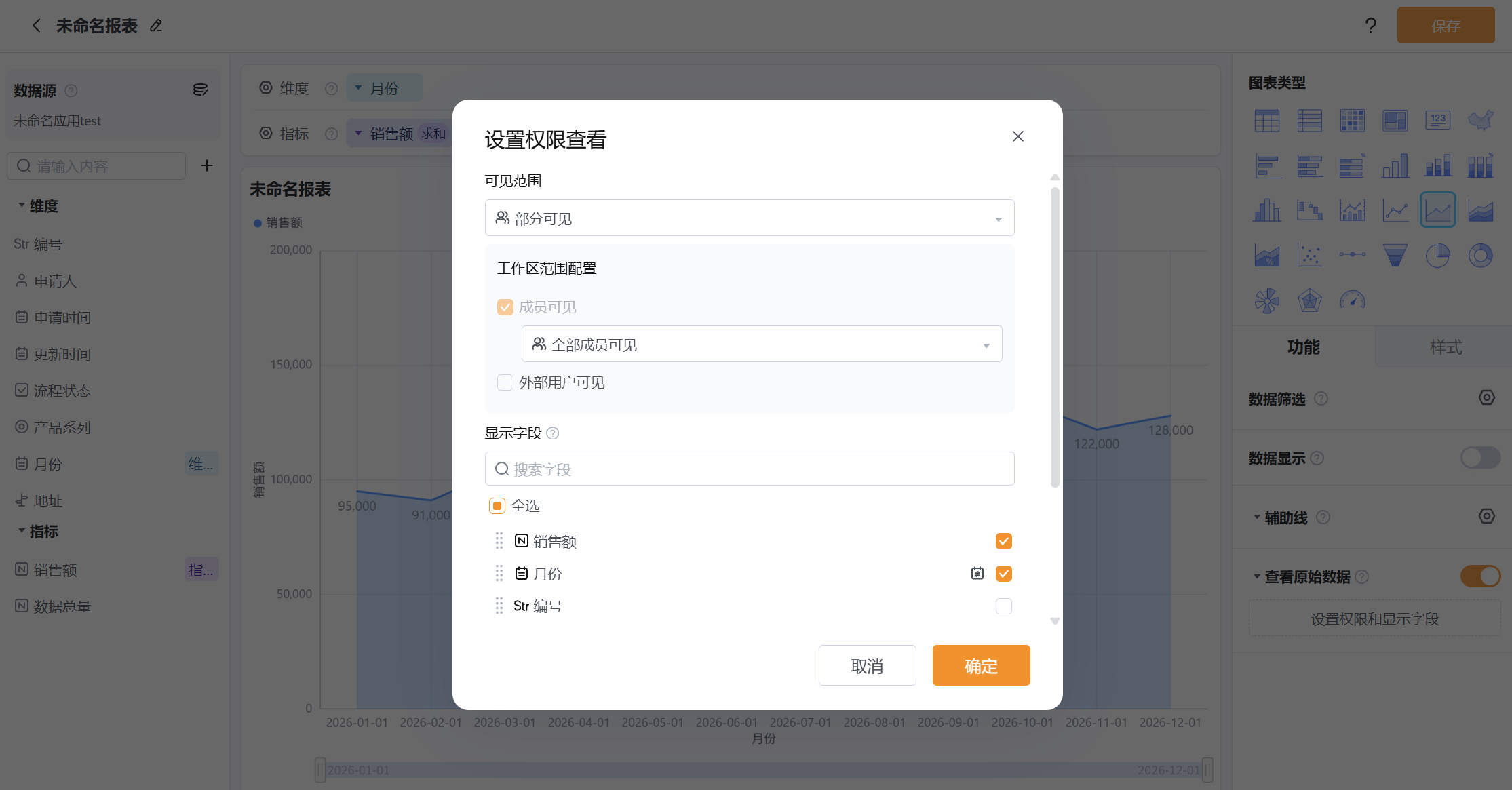

- 设置查看原始数据的权限和显示字段
- 查看原始数据效果
2.5 面积图样式设置
可以对报表样式进行设置，使得报表更具个性化
📌 以下样式设置对面积图、堆叠面积图、百分比堆叠面积图三种图表均适用。

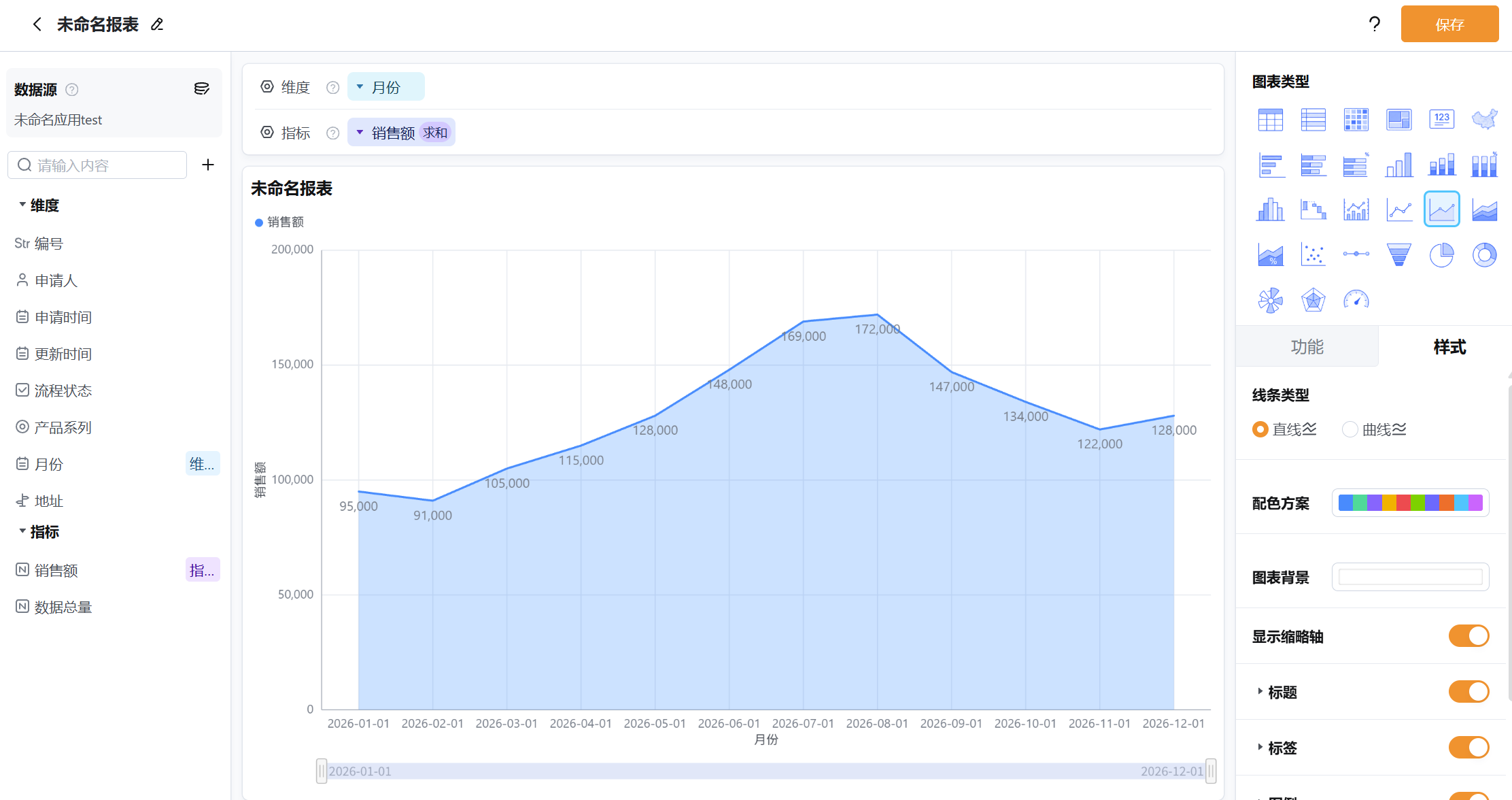

2.5.1 线条类型
可以设置面积顶部边界线的连接方式：直线（相邻数据点之间以折线段连接，转折分明）或曲线（以平滑曲线连接，过渡更柔和）。该设置只改变边界线与面积的外观，不影响数据取值。

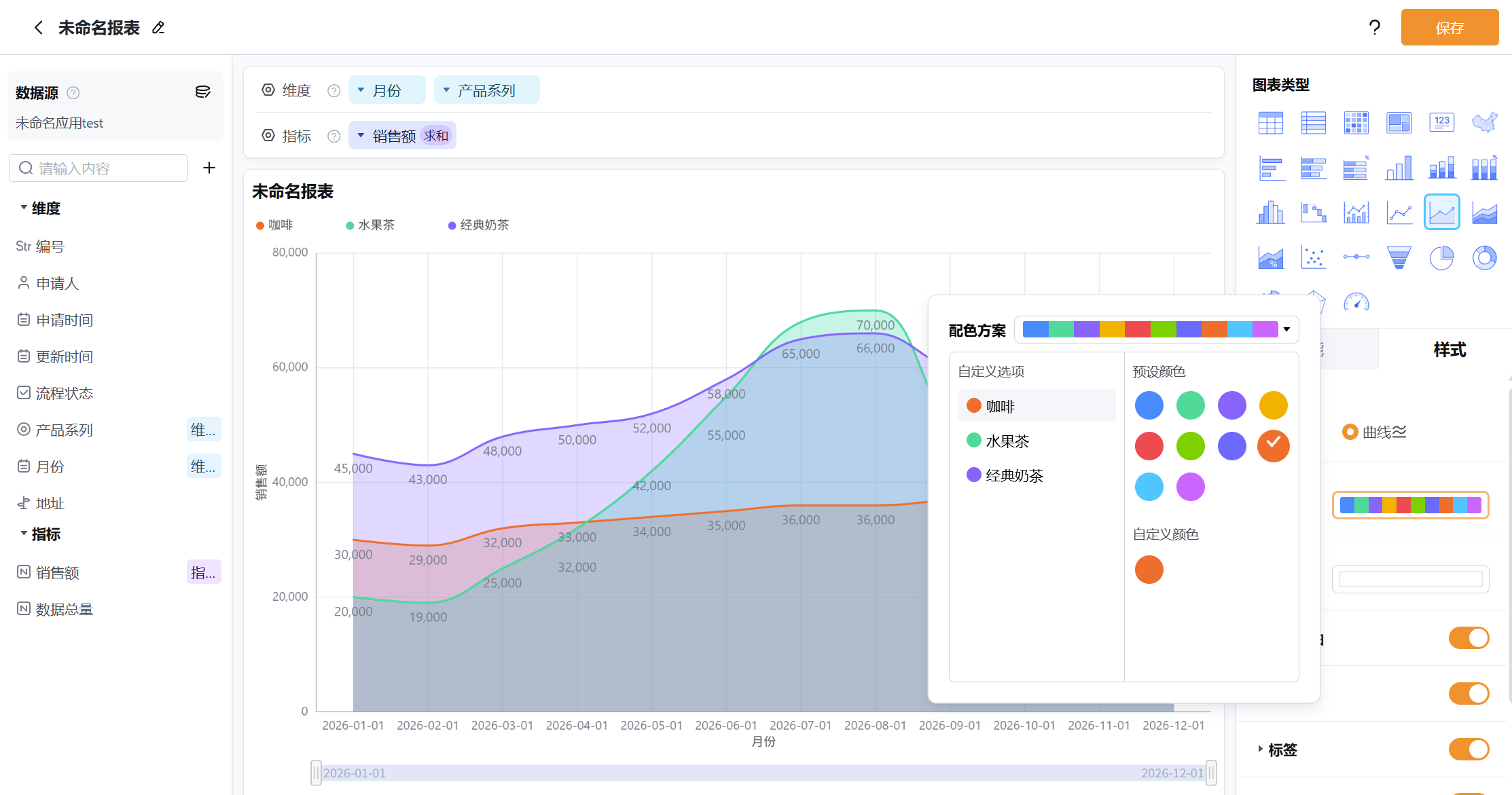

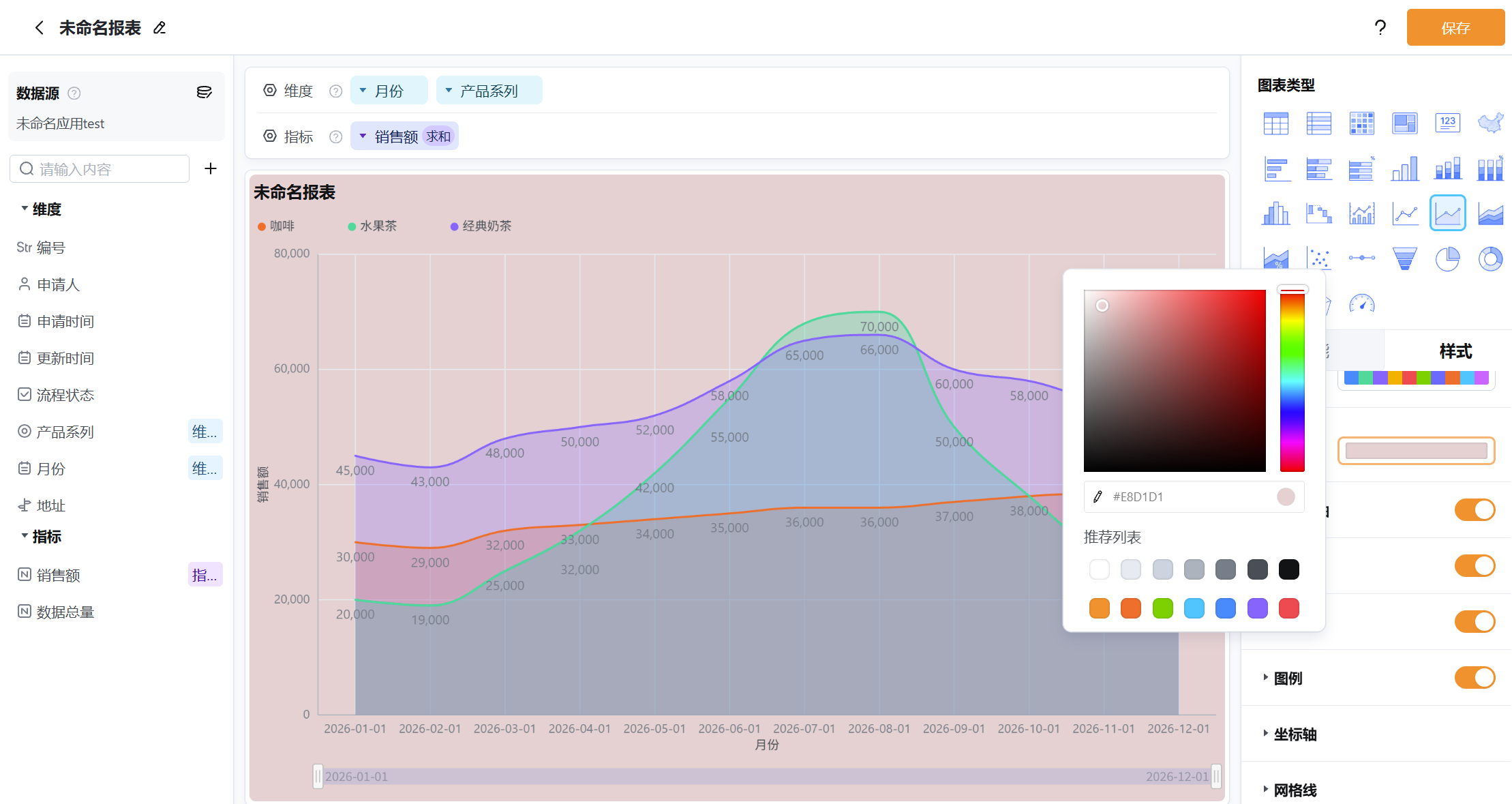

2.5.2 配色方案
可以为报表配置不同的颜色组合
2.5.3 图表背景
可以更改报表周围背景区域的颜色
2.5.4 显示缩略轴
可以选择是否显示缩略轴
通过滑动缩略轴可以选择 x 轴的数据区间

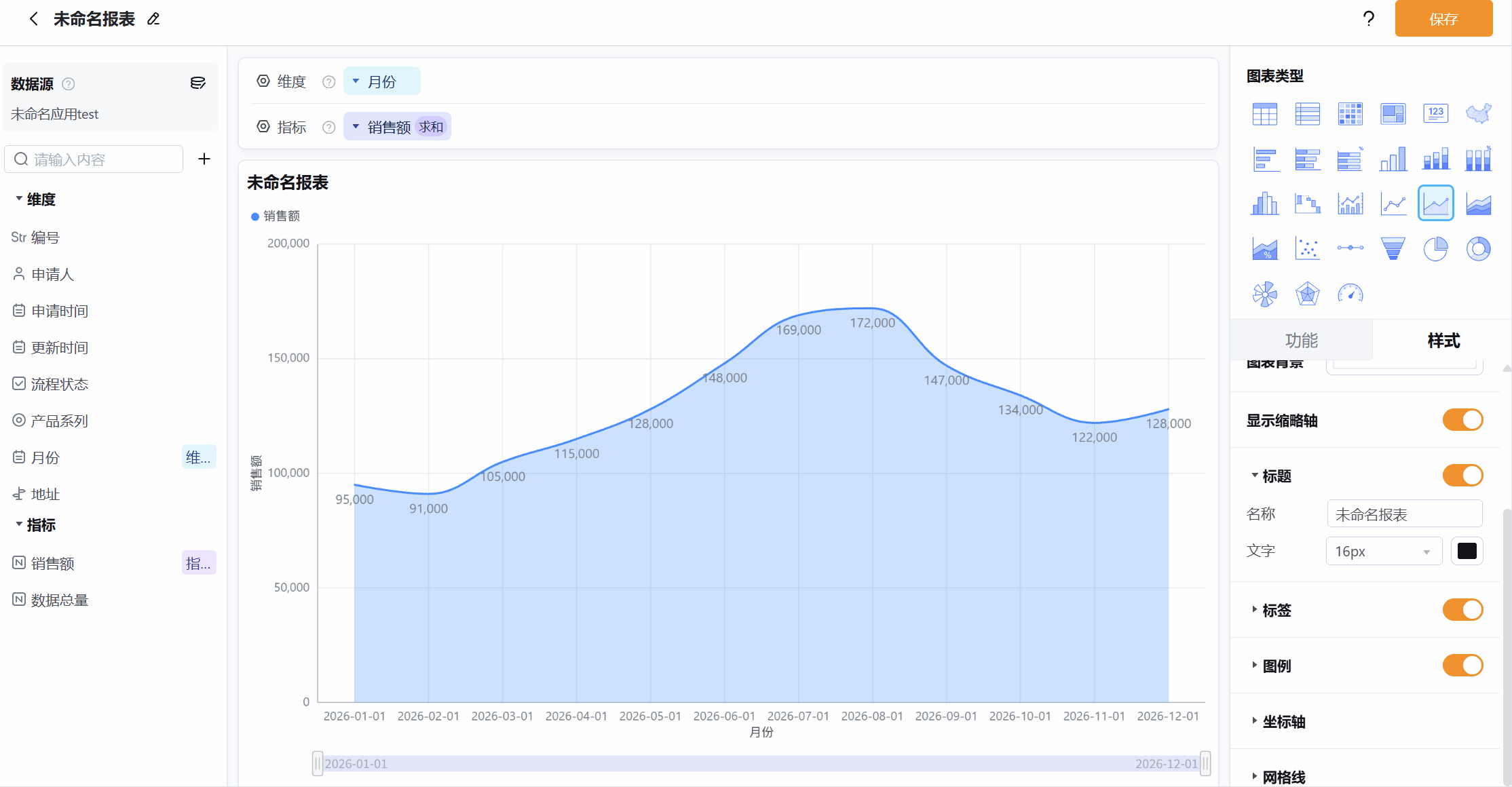

2.5.5 标题
可以选择是否显示标题，并对报表标题的内容、字号和字体颜色进行更改

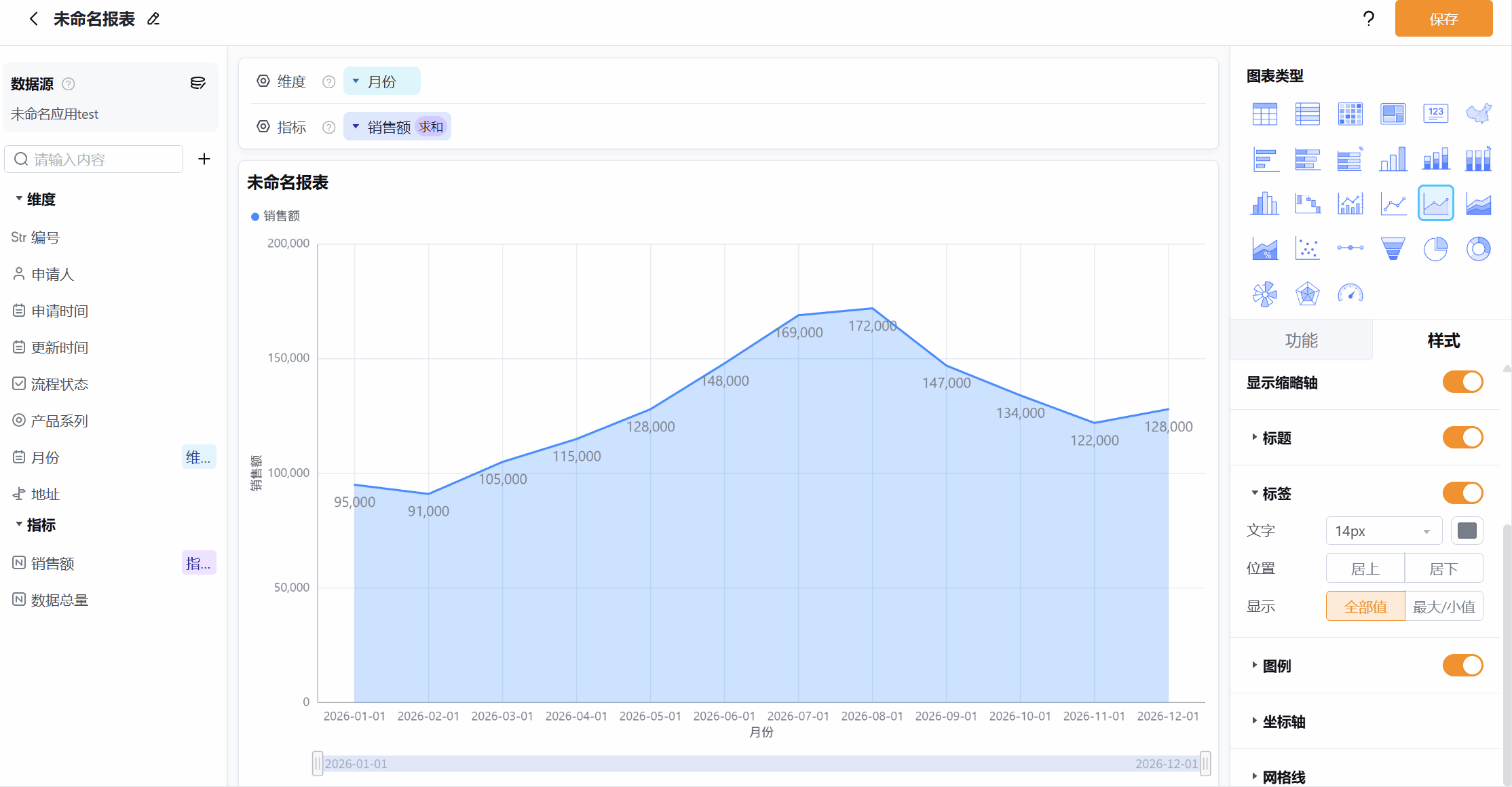

2.5.6 标签
可以选择是否显示**数值标签，**并对标签的字号、颜色、位置和显示方式进行更改。

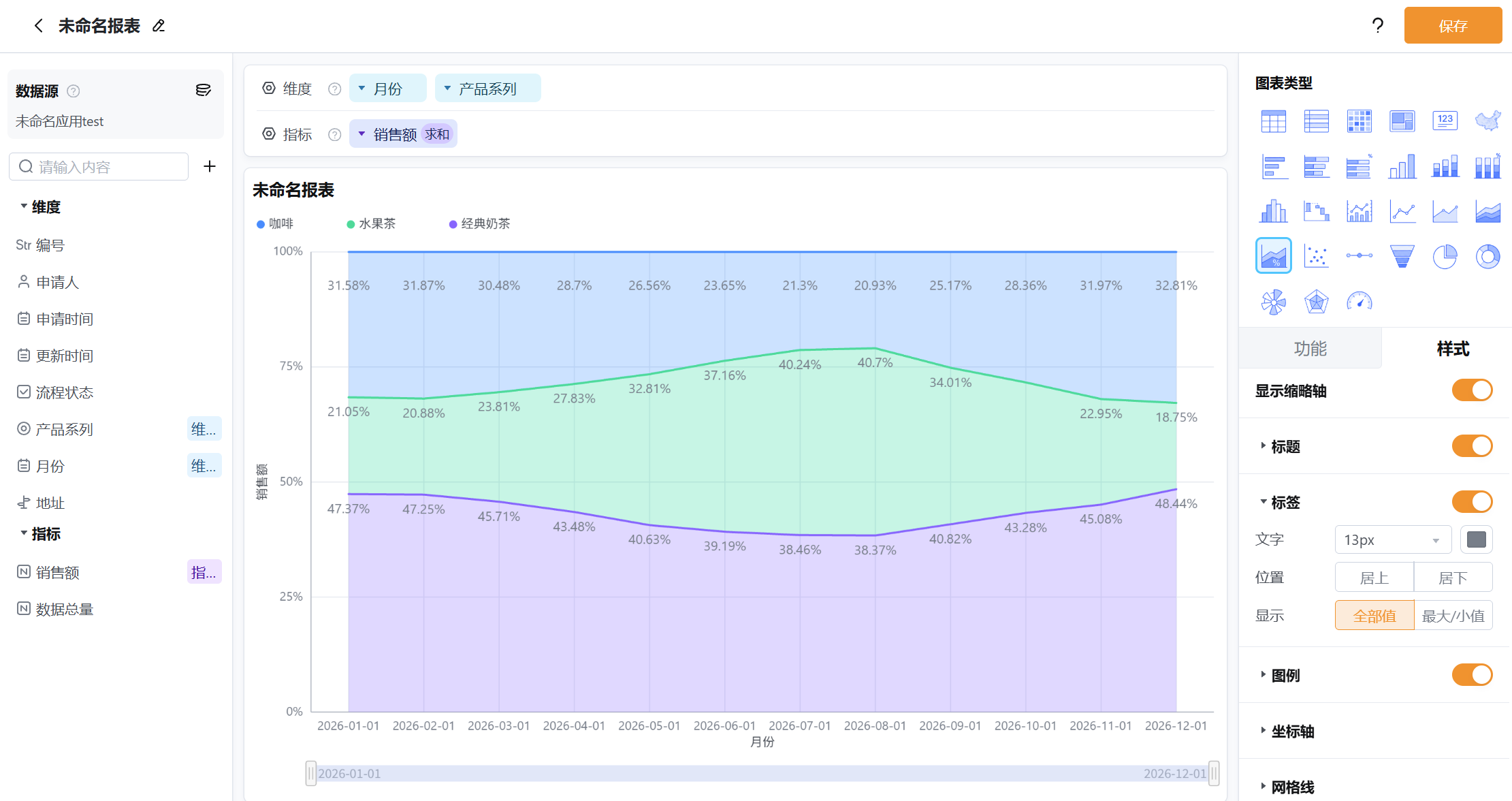

【三种图表差异】 面积图、堆叠面积图的标签显示为数值；百分比堆叠面积图的标签可显示为各部分的占比。

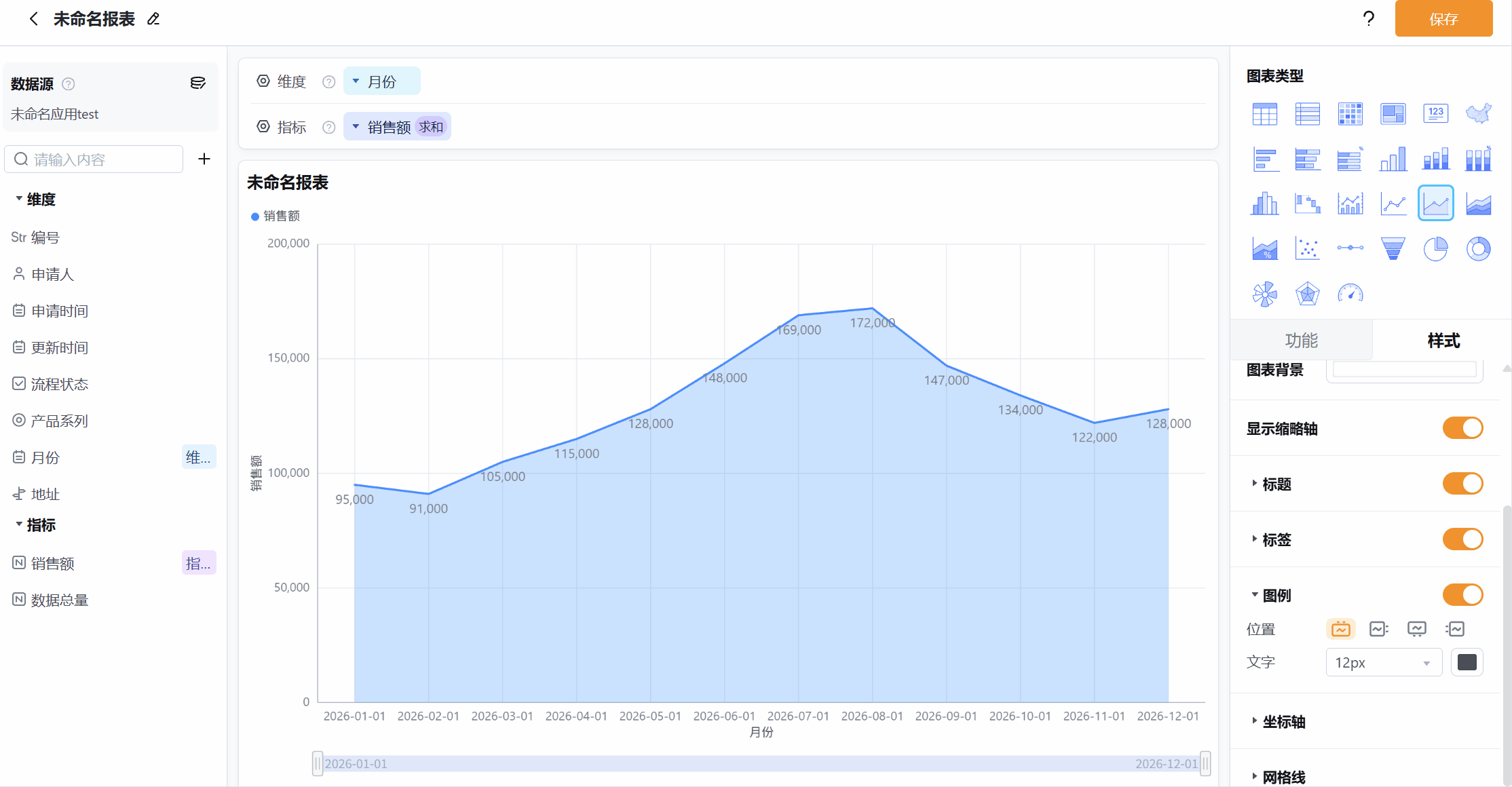

2.5.7 图例
点击图例可以隐藏或显示该图例的数据，点击图例右侧图标可以选择是否单独显示该图例的数据。

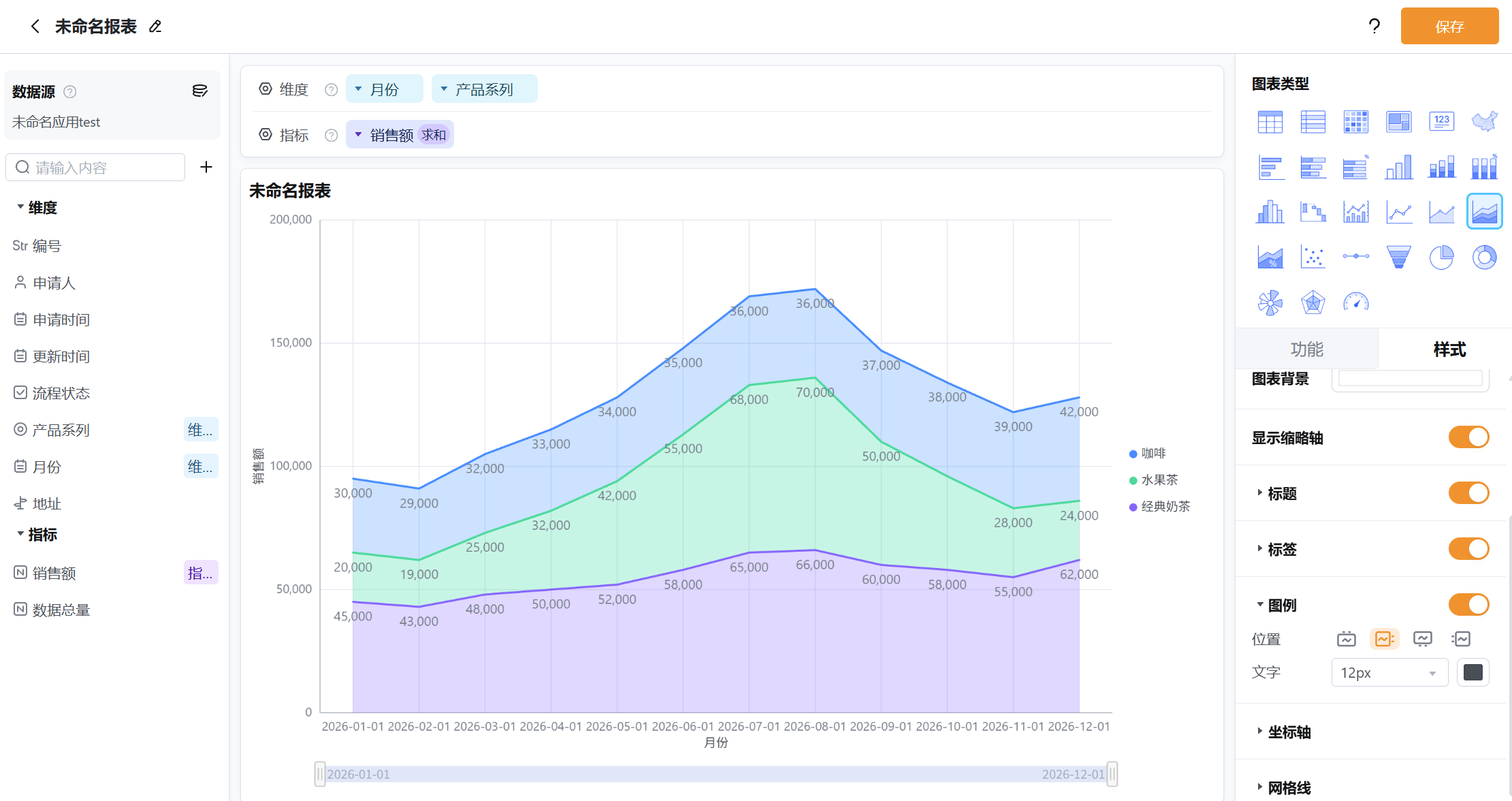

选择是否显示图例，并对图例文字的字号、颜色和显示位置进行更改。
【三种图表差异】 图例按分类（第二维度）展示，因此主要用于堆叠面积图、百分比堆叠面积图；单维度的面积图只有一个系列，图例作用有限。

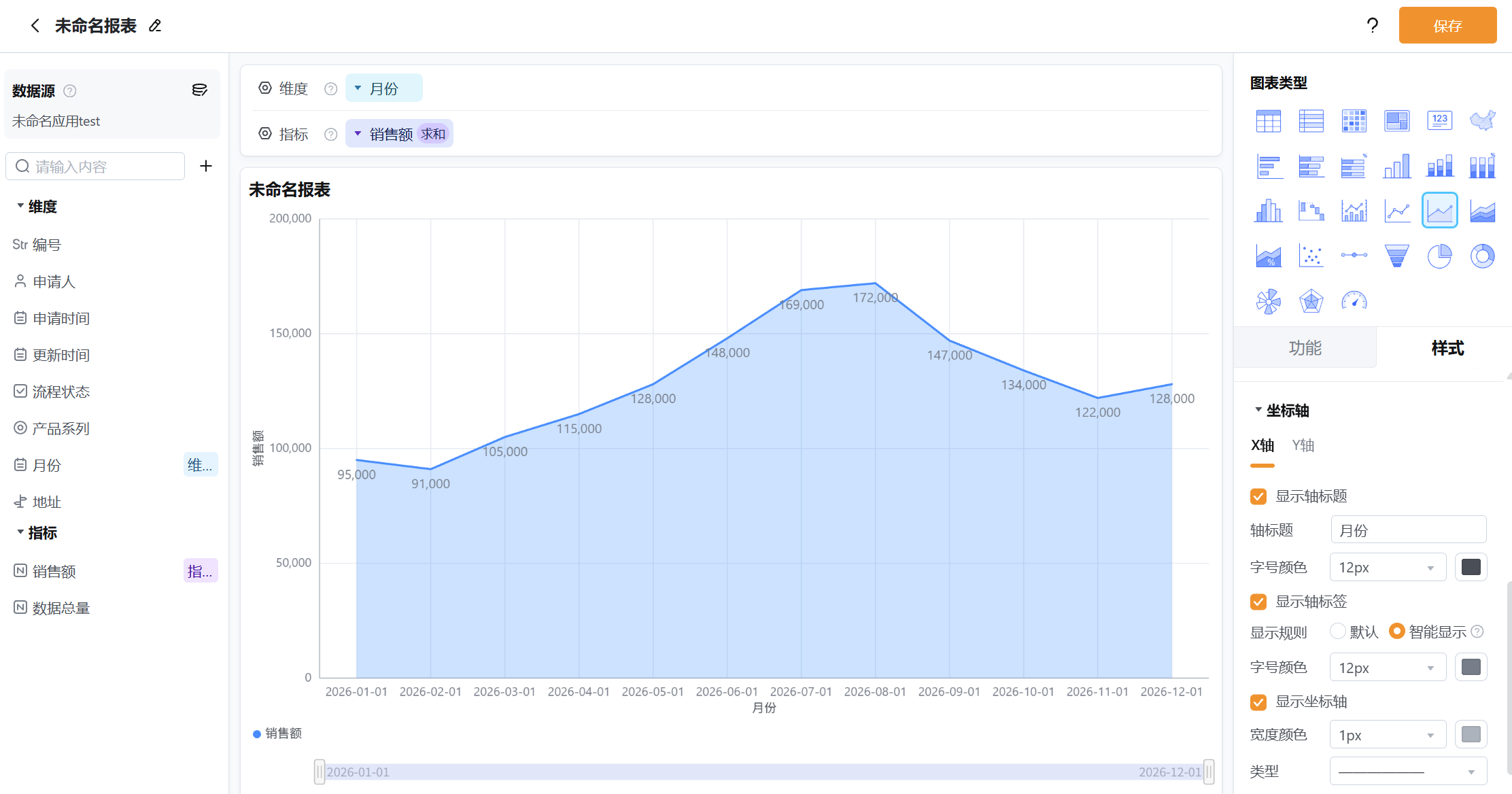

2.5.8 坐标轴
可以选择是否显示坐标轴，并对坐标轴的颜色、宽度以及类型进行更改，也可以设置轴标签的字号与颜色
⚠️轴标签的智能显示是指当标签长度过长时倾斜展示
自定义轴值可以设置 y 轴的最大值和最小值。
【三种图表差异】 百分比堆叠面积图的纵轴表示各部分占比、每个时间点的总和恒为 100%，同样可以设置自定义轴值，但建议保持 0~100% 的范围；若改成其他范围，会裁剪面积或使占比难以正确解读。

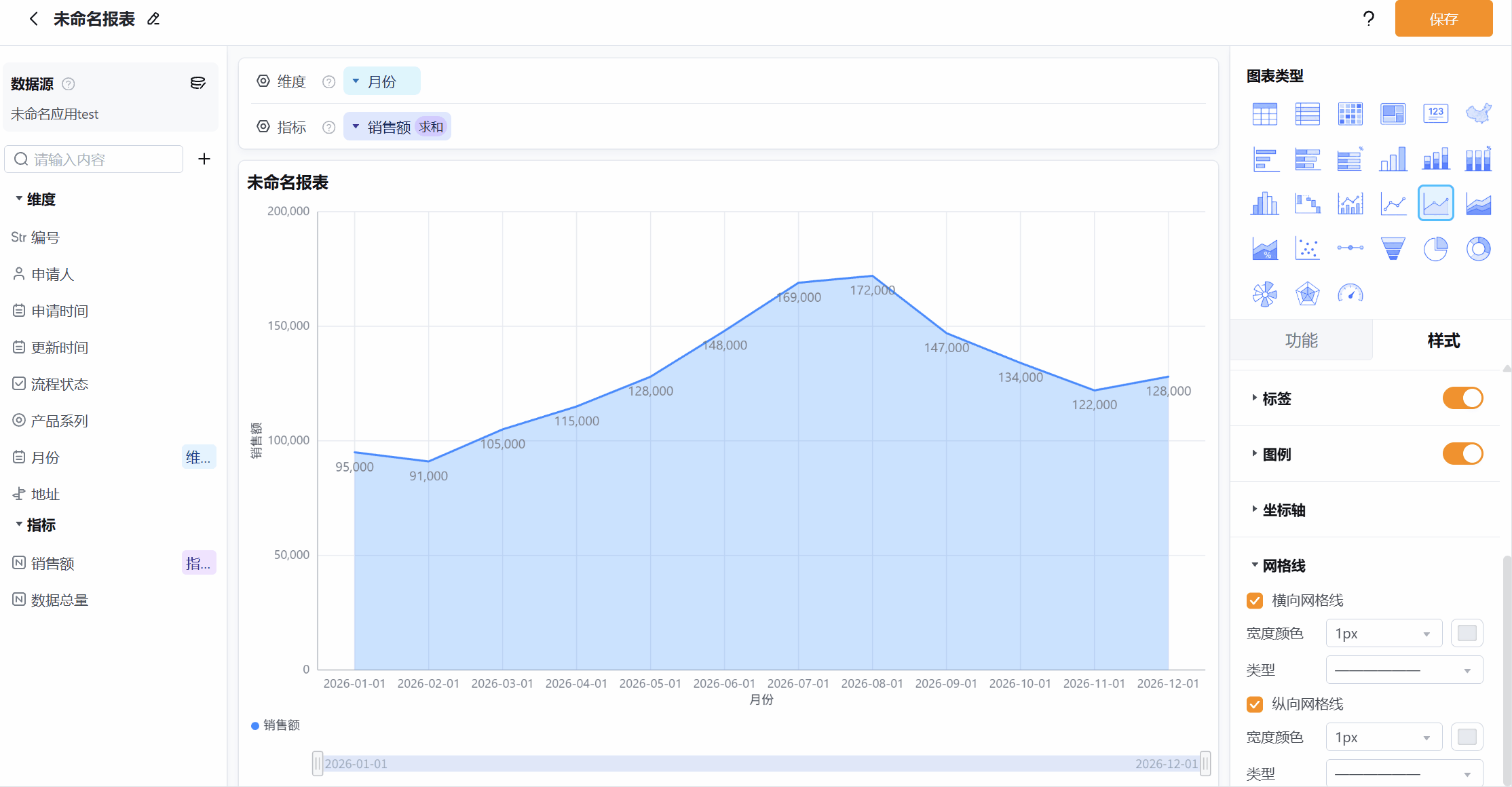

2.5.9 网格线
可以选择是否显示横向和纵向的网格线，并分别对网格线的宽度、颜色以及类型进行修改
