雷达图

一、简介​

1.1 功能简介​

雷达图用于将不同维度的数据进行汇总，并通过共原点的坐标轴进行可视化展示，帮助用户从多个角度同时分析数据。

1.2 使用场景​

适用于需要展现综合特征或对比多个对象在不同维度表现的场景

  • 产品性能评估
  • 部门 KPI 对比
  • 项目综合评分

1.3 效果展示​

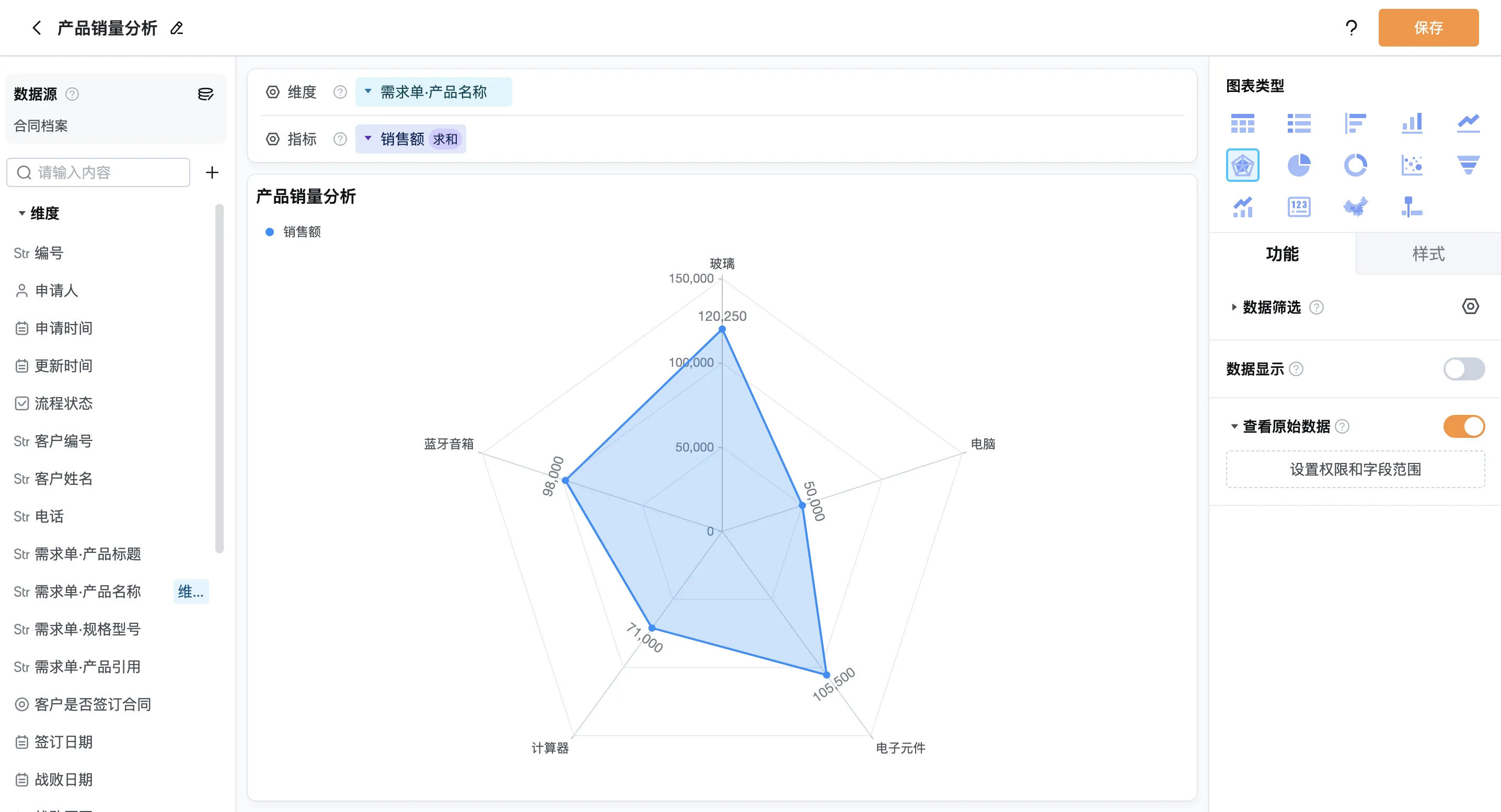

如下图所示，通过雷达图展示了不同产品的销售总量数据，更便于数据间的对比


二、设置步骤​

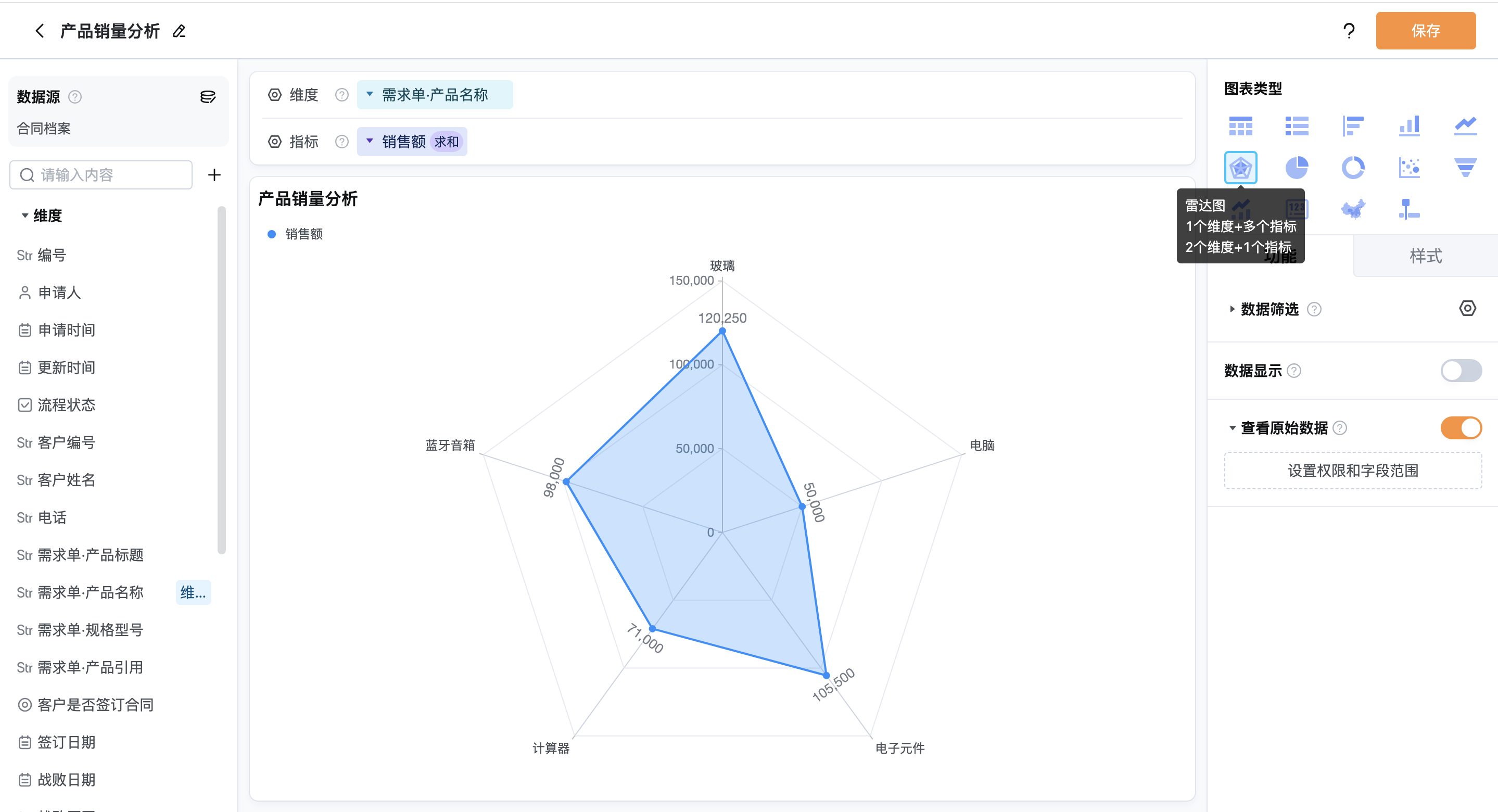

2.1 选择雷达图​

进入报表编辑页面，在页面右侧选择雷达图，即可进行雷达图的编辑


2.2 添加维度和指标​

2.2.1 添加维度​

可以通过拖拽的方式，将维度字段添加到维度区域。维度是用于分析数据的分类字段，是雷达图中放射状轴线的来源，每个维度值会对应图上的一个坐标轴。

如下图所示，产品名称就是雷达图的维度。


**维度字段最多只能添加2个，**当添加两个维度字段时，第一个维度字段是图表的主要维度，以轴线的形式分类；第二个维度字段是次要维度，会在图表上方以图例的形式进行分类。

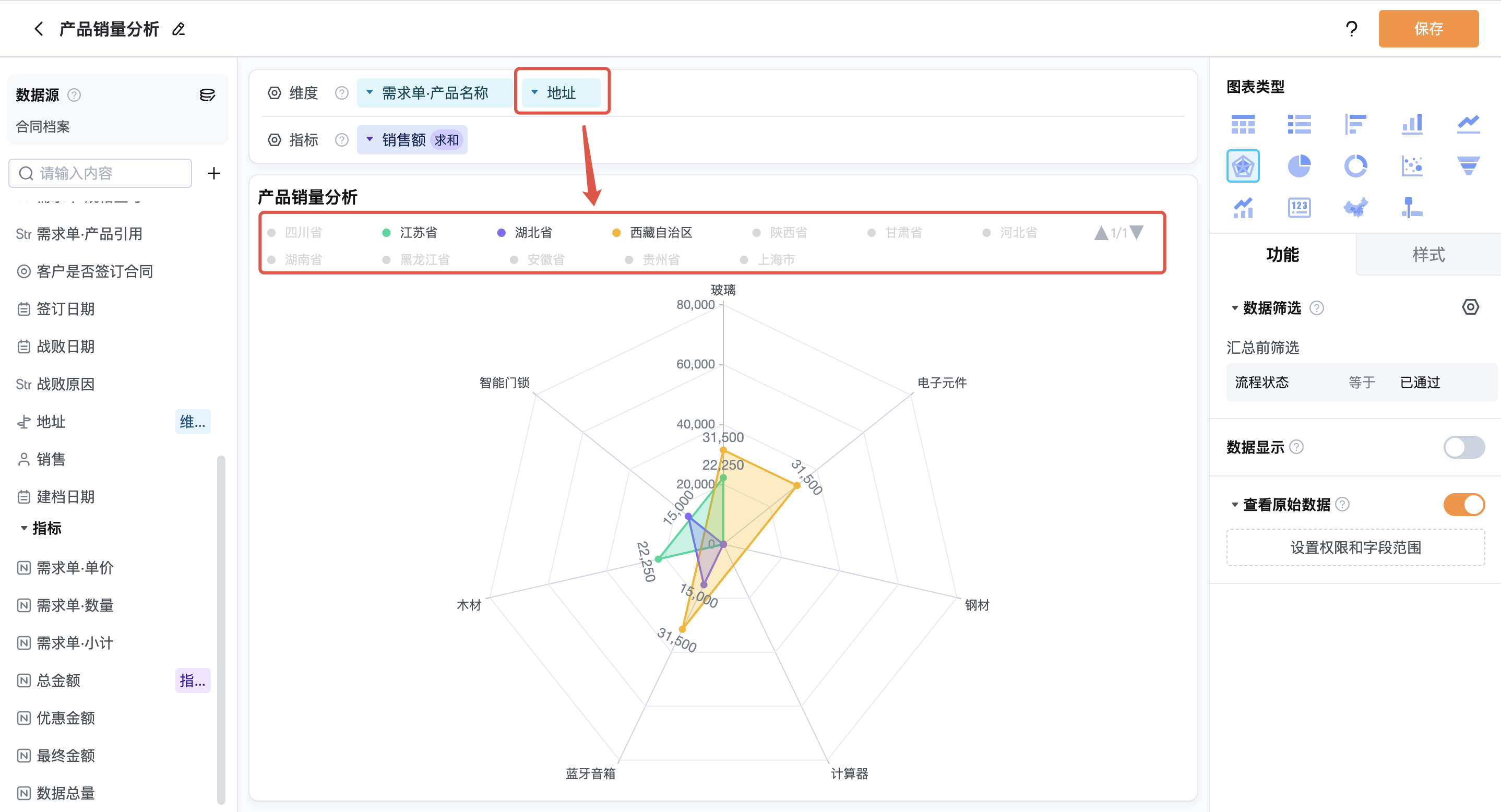

如图所示，地址是折线图的第二个维度，即次维度。会在图表上方以图例的形式分类，每一个颜色代表一个地址，橙黄色为各产品在西藏自治区的销售额，绿色为各产品在江苏省的销售额。

点击图例可突出或隐藏特定地址的数据。


⚠️注意维度字段只能作为维度使用，但指标字段既可以作为维度使用，也可以作为指标使用雷达图至少需要1个维度字段和1个指标字段才能使用

2.2.2 添加指标​

可通过拖拽的方式将指标字段拖拽到指标区域。

指标是通过指定的计算方式（默认求和）计算后得出的数据，在雷达图中指标表现为各轴线的数值。

如图所示，销售额为雷达图图的指标。


⚠️注意只有数字字段可以作为指标。使用轻流作为应用数据源时，需要确保希望作为指标的字段格式是数字字段当维度字段只有1个时，指标字段可以添加多个（上限50个）；当维度字段有2个时，只能添加一个指标字段

2.3 设置指标和维度属性​

点击维度或指标左侧的倒三角图标即可编辑维度或指标的属性

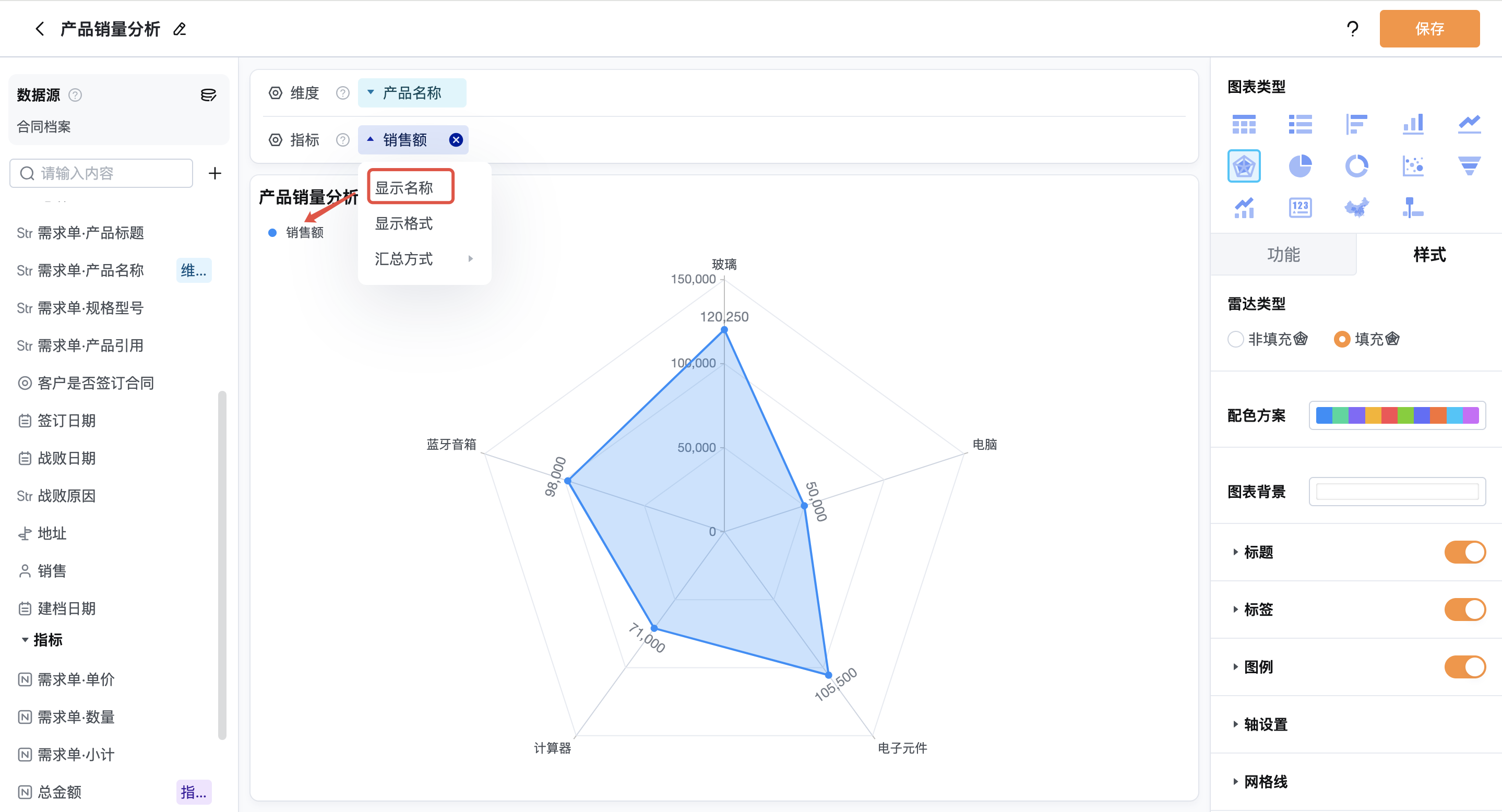

2.3.1 显示名称​

修改维度字段或指标字段在报表中的显示名称。

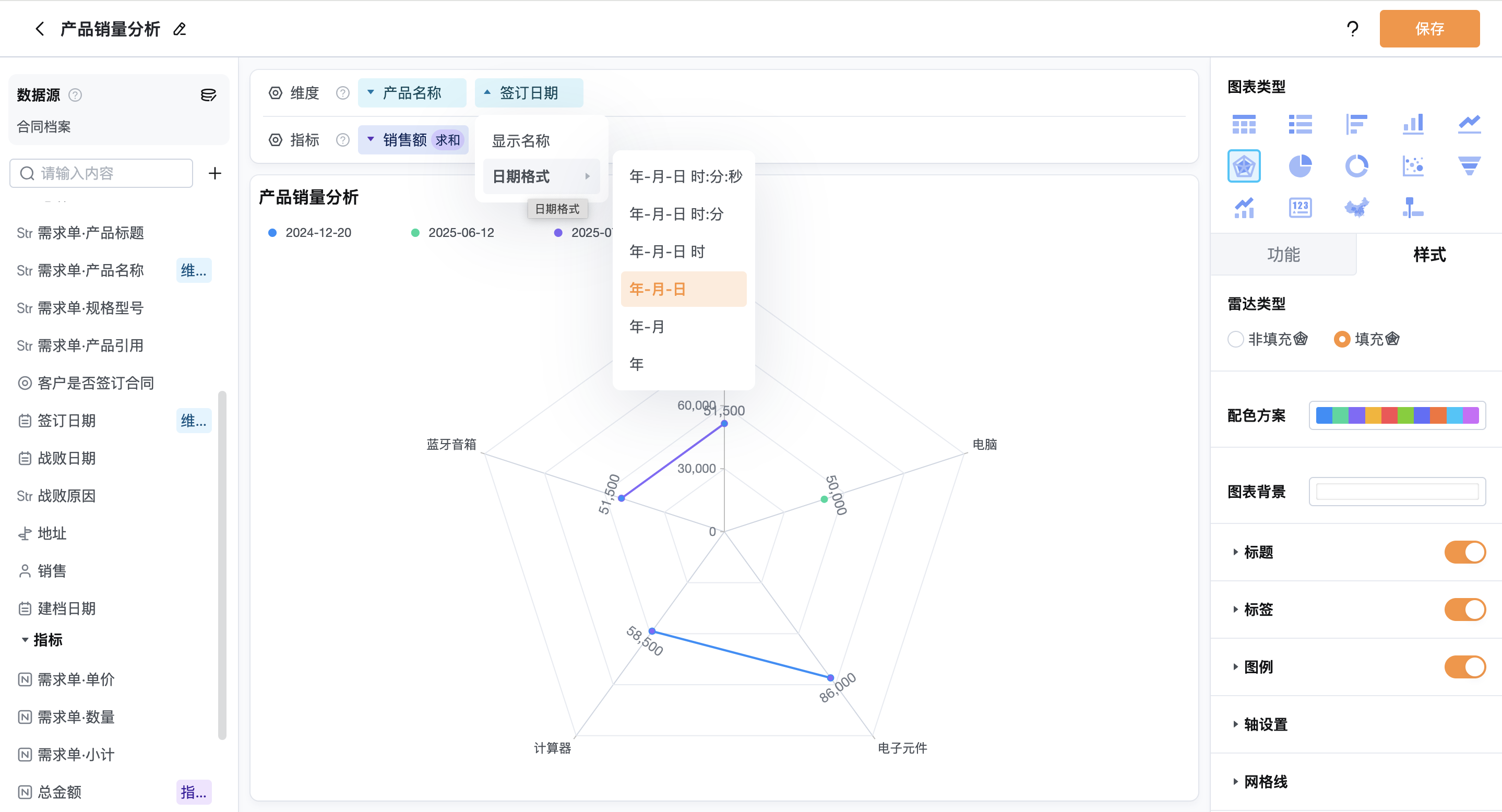

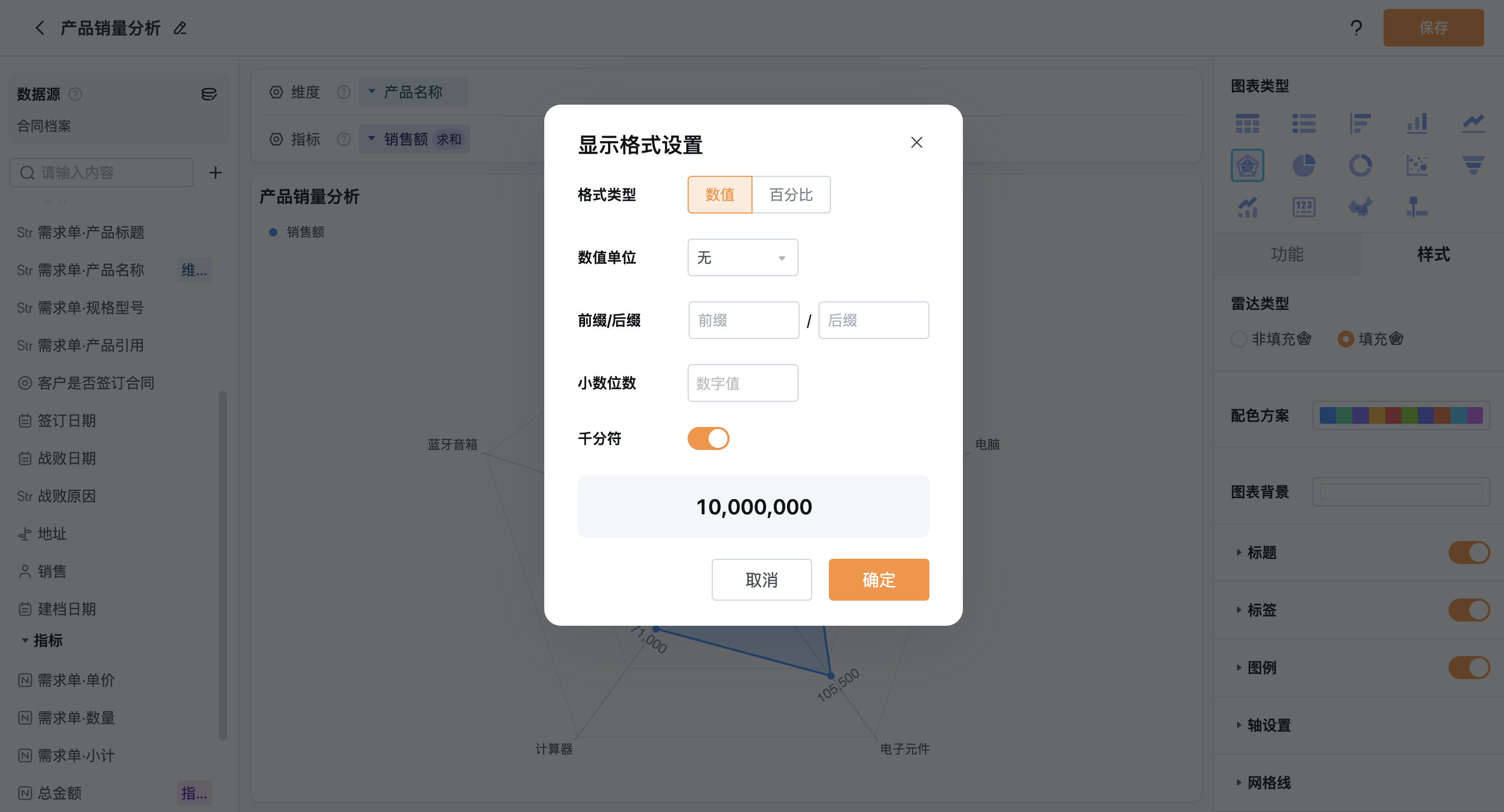

2.3.2 显示格式​

使用范围：数值字段、时间字段详情：

  1. 设置指标字段的数值展示格式，包括：
  • 数值单位（如：千、万、百万等）
  • 显示形式（数值或百分比）
  • 是否启用千分位分隔符
  • 前缀与后缀文字
  • 小数位数精度设置


  1. 时间字段可以设置时间的显示范围：年/月/日/时/分/秒

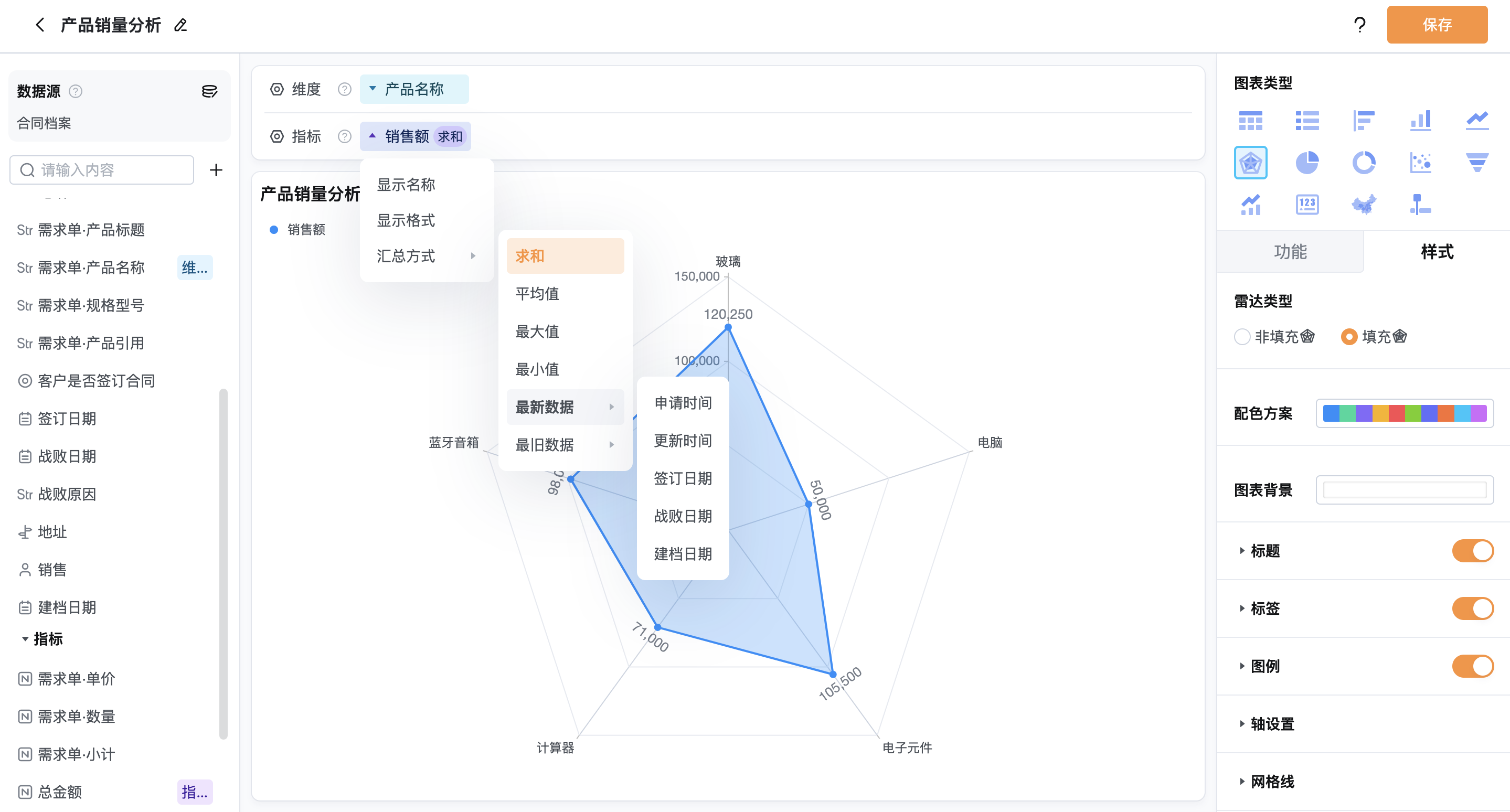

2.3.3 汇总方式​

使用范围：数值字段、地址字段

  1. 设置指标在报表中的统计计算方式。可选项包括：
  • 求和
  • 平均值
  • 最大值
  • 最小值
  • 最新数据
  • 最旧数据

例如，指标的汇总方式为求和时，系统将计算不同任务维度下总费用金额；当指标的汇总方式为平均值时，系统将计算不同任务维度下费用金额的平均值


⚠️最新数据并不是指把所有最新提交的数据都展示出来，而是按“维度”去取最新的那一条。举个例子：现在有一份财务报销报表，一共有 4 条数据：客户拜访：200、300、400（3条数据）出差：1000（1条数据）如果汇总方式是 “求和”，那结果就是所有报销加起来：200 + 300 + 400 + 1000 = 1900。但如果汇总方式是 “最新数据”，那逻辑是：在“客户拜访”这个维度下，只取最新的一条（假设是 400），之前的 200 和 300 就不算了；在“出差”这个维度下，只有 1000 这一条，就取它。 这样加起来的结果就是 400 + 1000 = 1400。所以，“最新数据”其实是按 每个维度只留最新一条来算的，而不是把所有最近提交的数据都算上。选择“最新数据”或“最旧数据”时，可指定表单中的时间类字段作为排序依据。

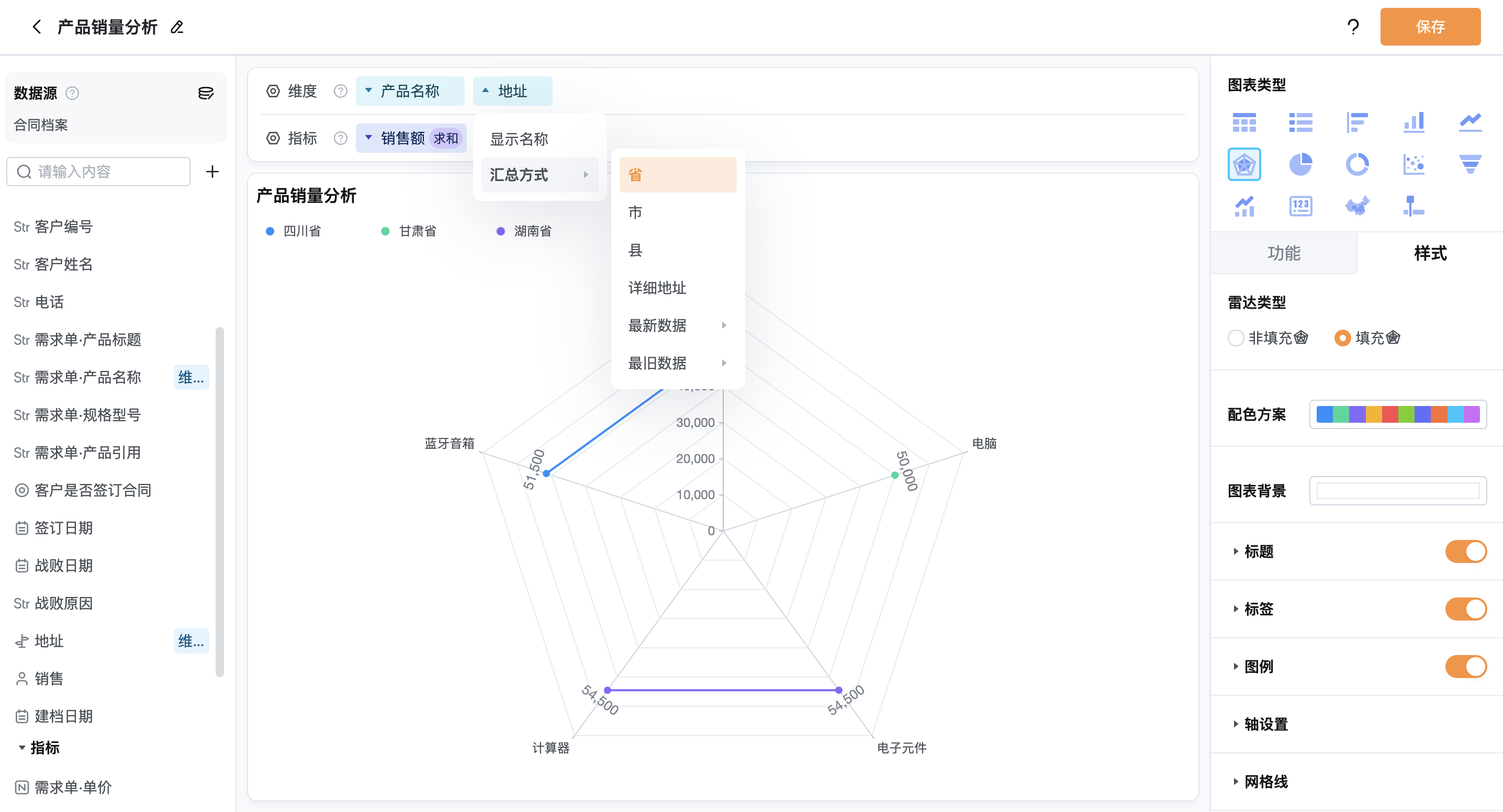

  1. 设置地址维度的计算范围


2.4 雷达图其他功能​

点击报表编辑页右侧的「功能」设置报表的其他功能

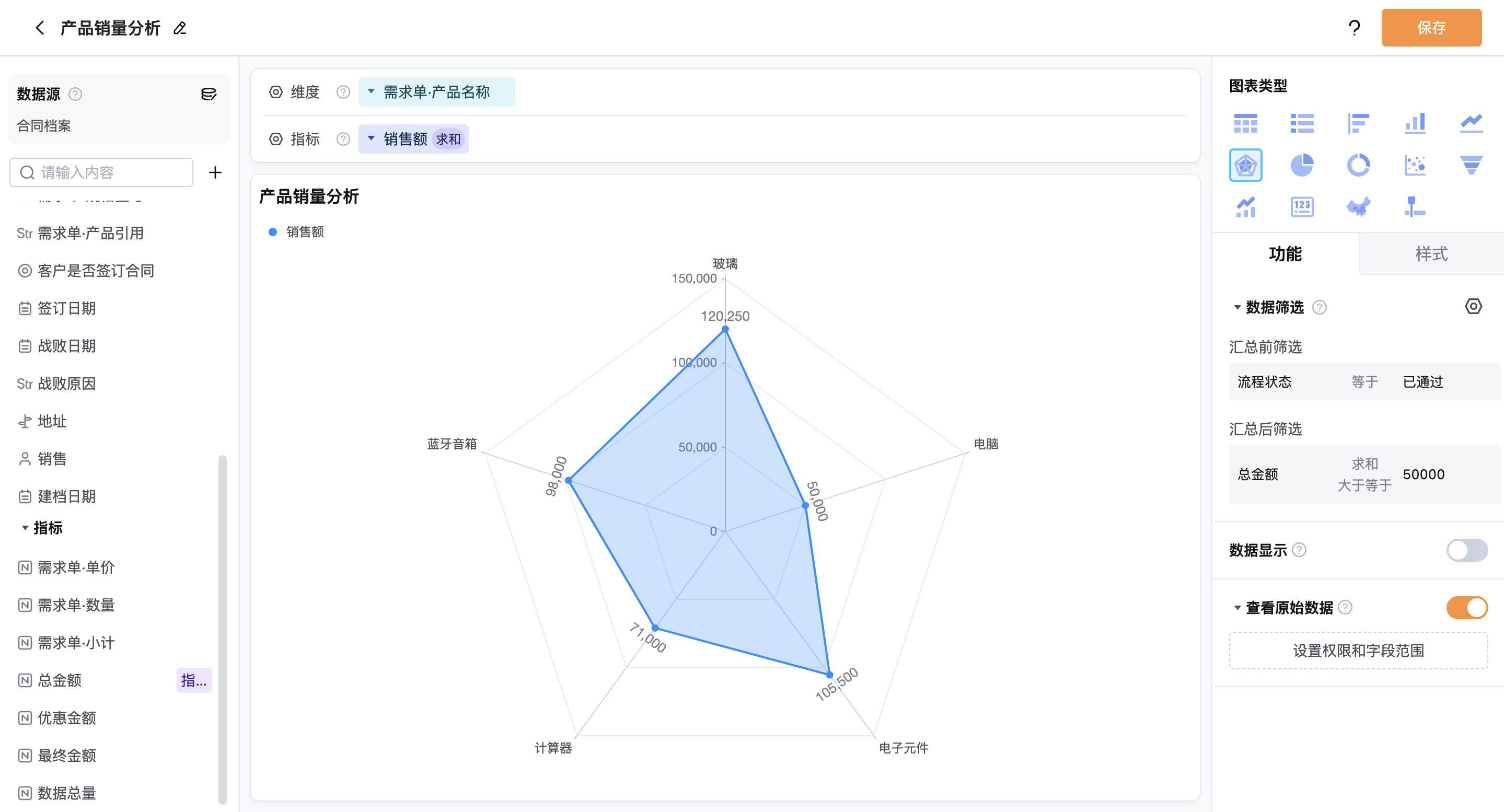

2.4.1 数据筛选​

详情参考：

  • 汇总前筛选

在进行数据统计前，根据设定的筛选条件对原始数据进行过滤，仅保留满足条件的数据参与统计。例如：只统计状态为“已完成”的任务数据。

  • 汇总后筛选

在完成报表统计后，再根据条件**对已生成的报表结果进行筛选，**仅显示符合条件的记录。

2.4.2 数据显示​

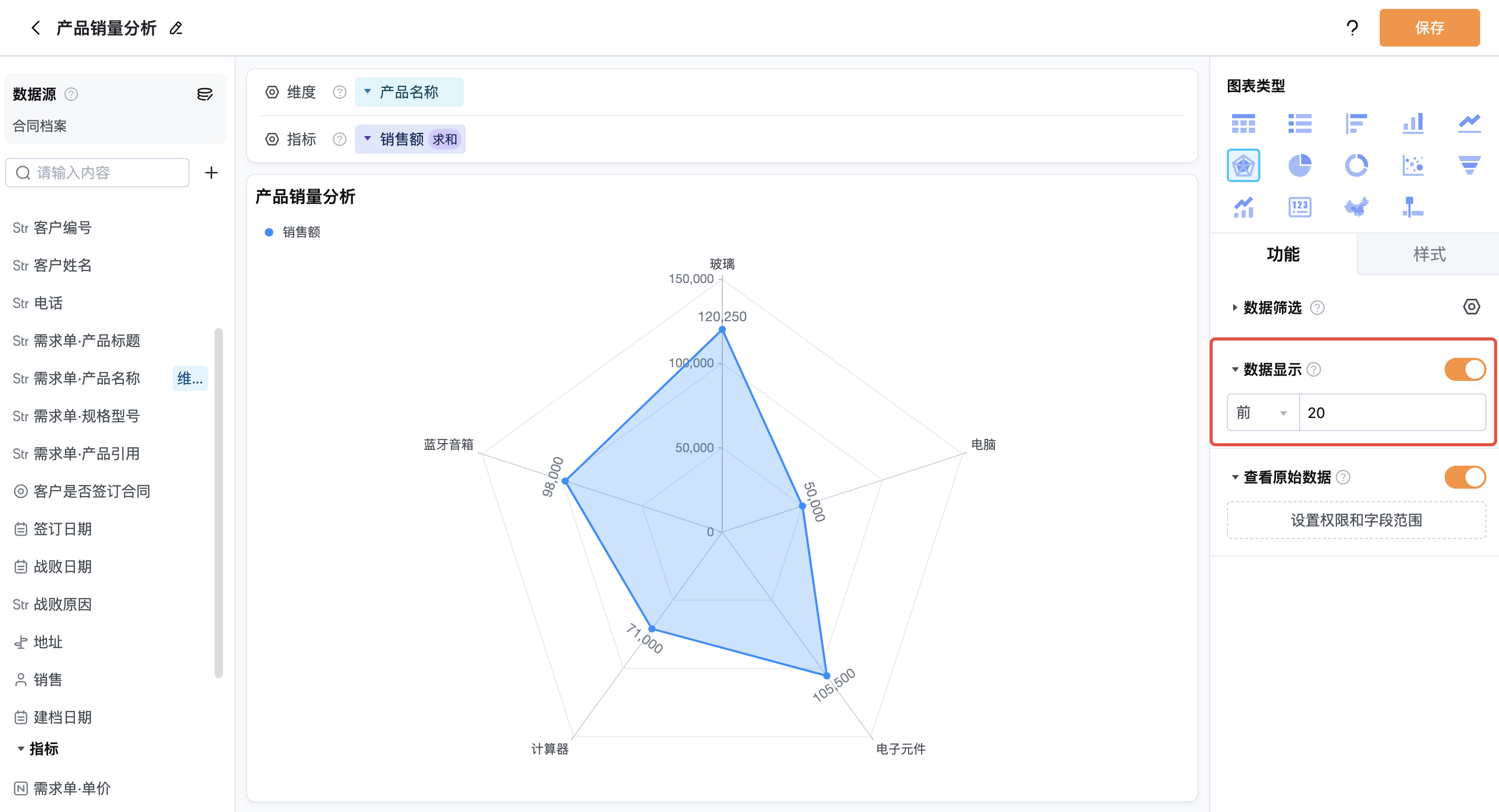

支持设置仅展示报表中排名靠前或靠后的数据。 例如：设置仅显示“前 20 条”数据，可以聚焦分析最关键的维度项。 image.png

2.4.3 查看原始数据​

开启该功能后，用户可在报表中点击某个数据，查看其对应的原始数据记录。 支持以下设置：

  • 查看权限：指定哪些成员有权限查看原始数据。
  • 显示字段范围：设置用户可见的原始字段内容。

⚠️若数据源中某字段被删除或隐藏，原始数据将无法展示，需重新配置字段显示范围。

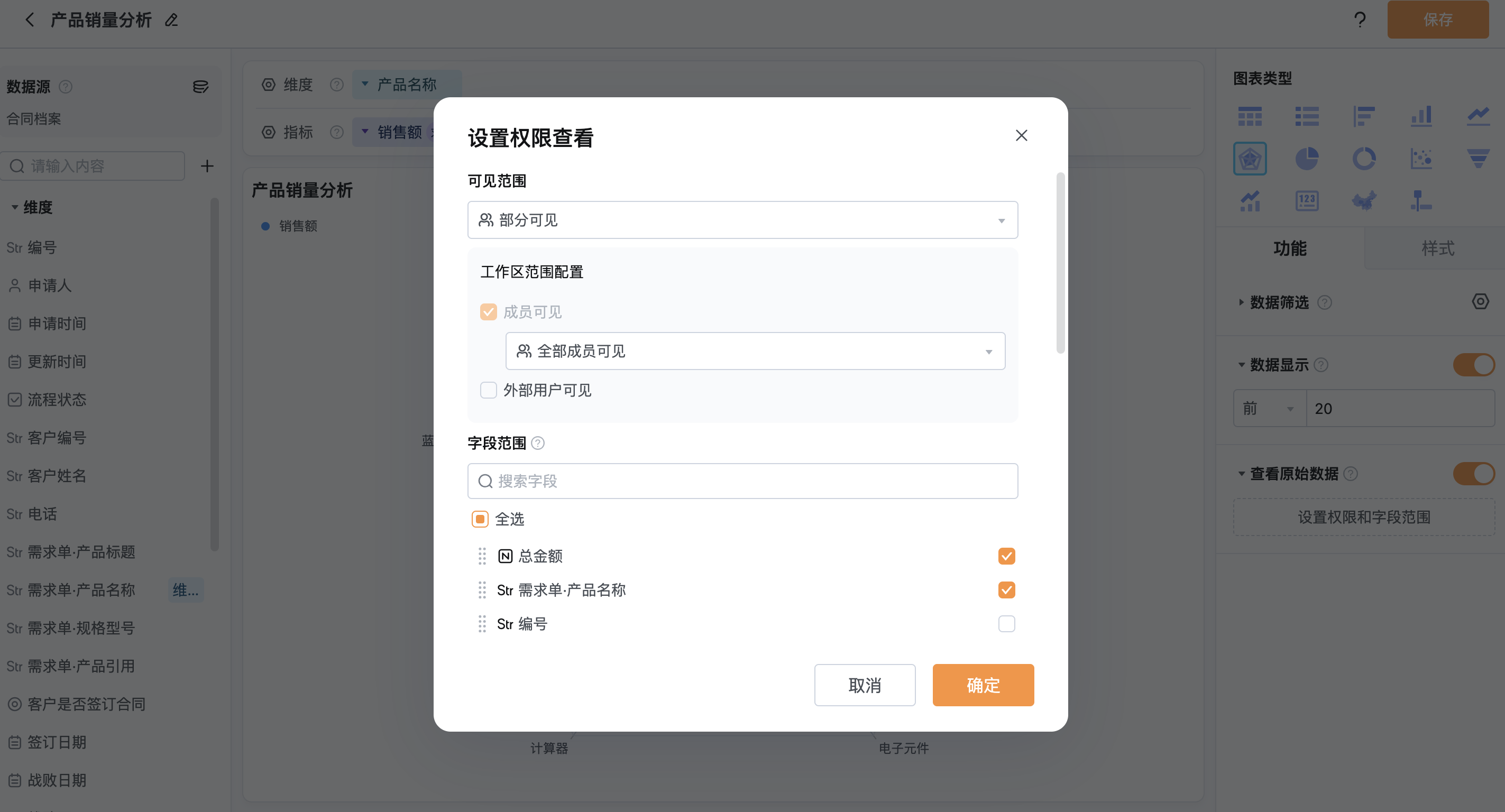

  • 设置查看原始数据的权限和显示字段

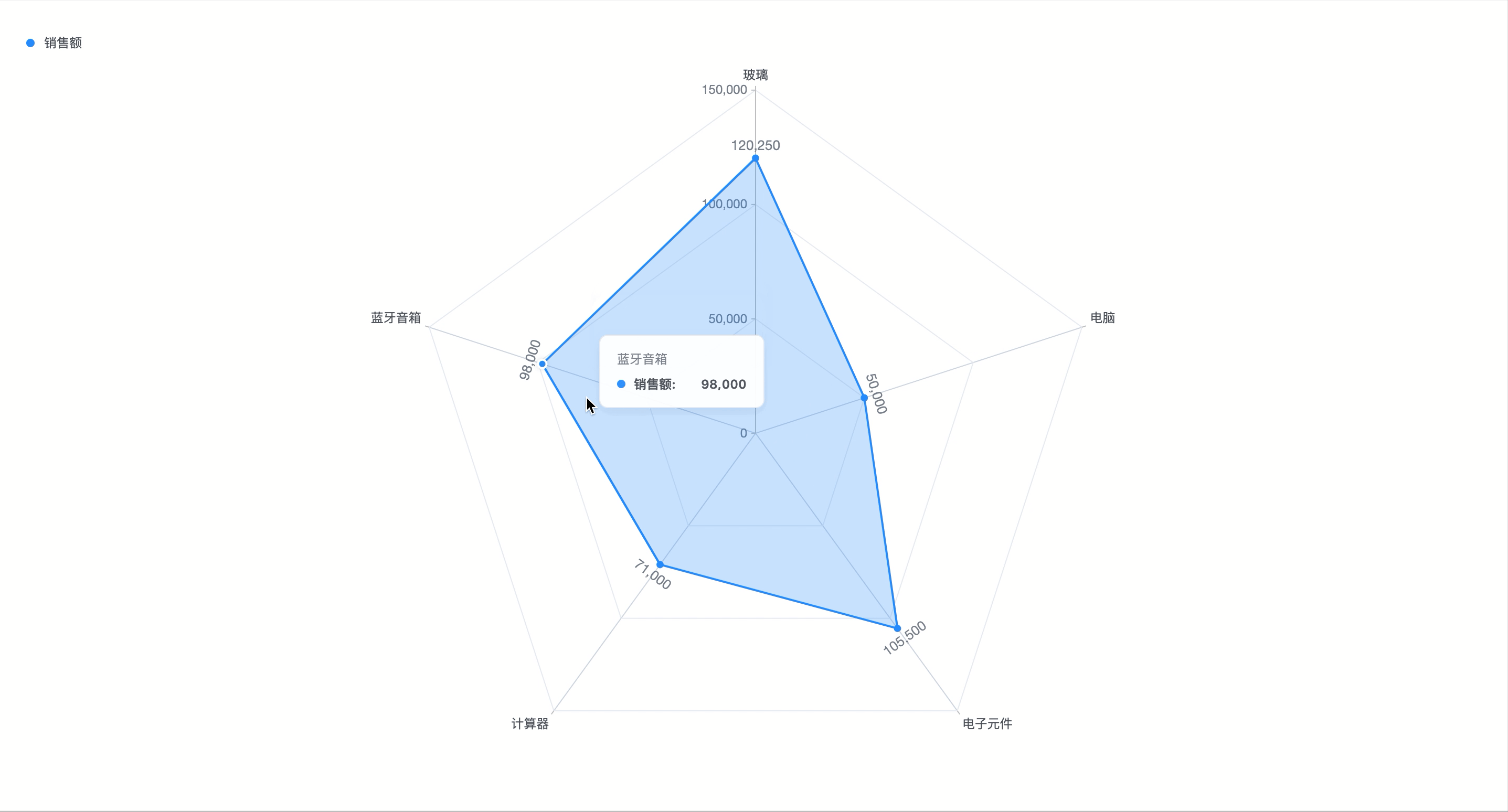

  • 查看原始数据效果

录屏2025-07-26 23.36.15.gif

2.5 报表样式设置​

可以对报表样式进行设置，使得报表更具个性化

2.5.1 雷达类型​

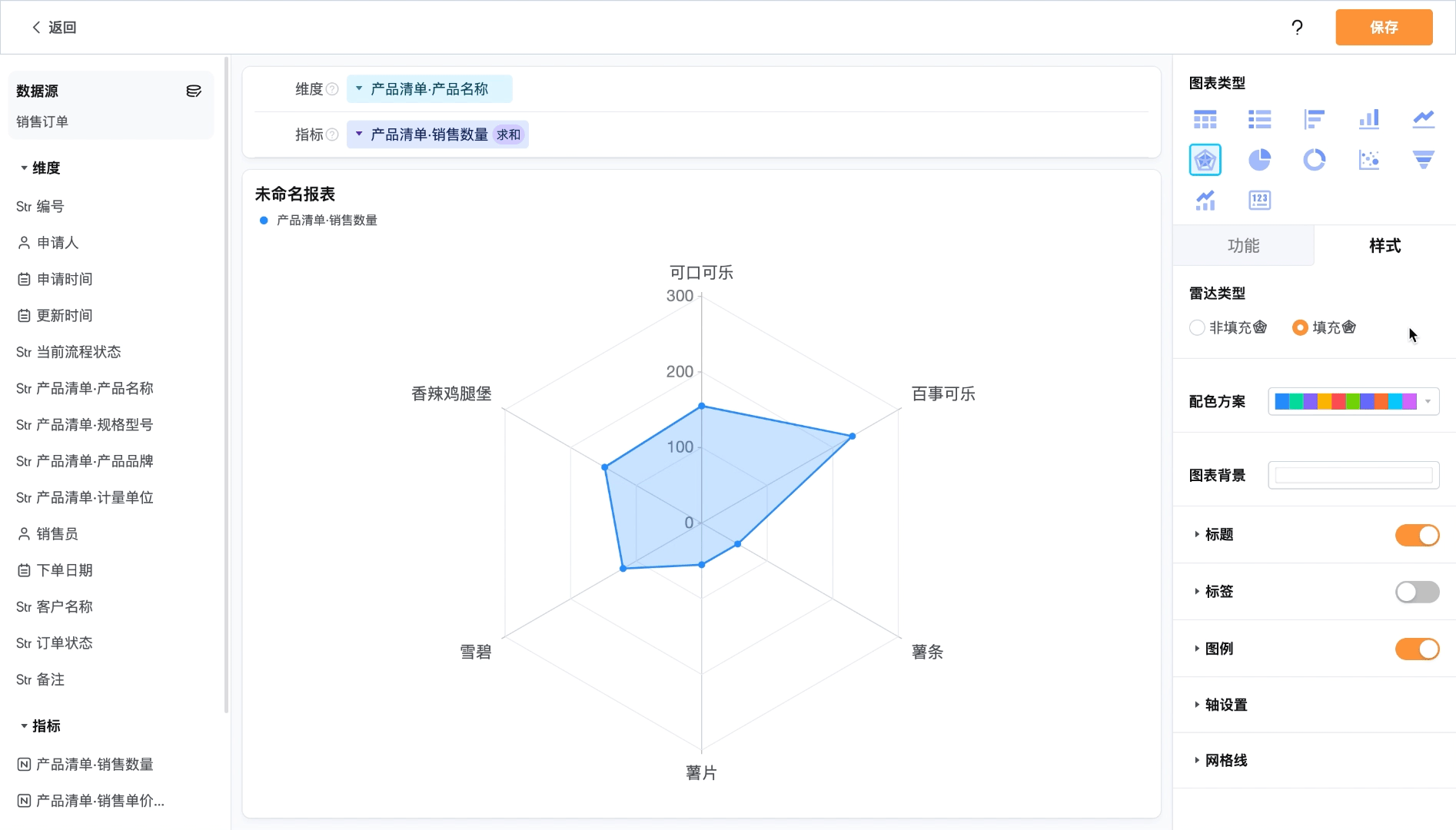

可以切换雷达图的显示样式为填充或非填充

文档图片

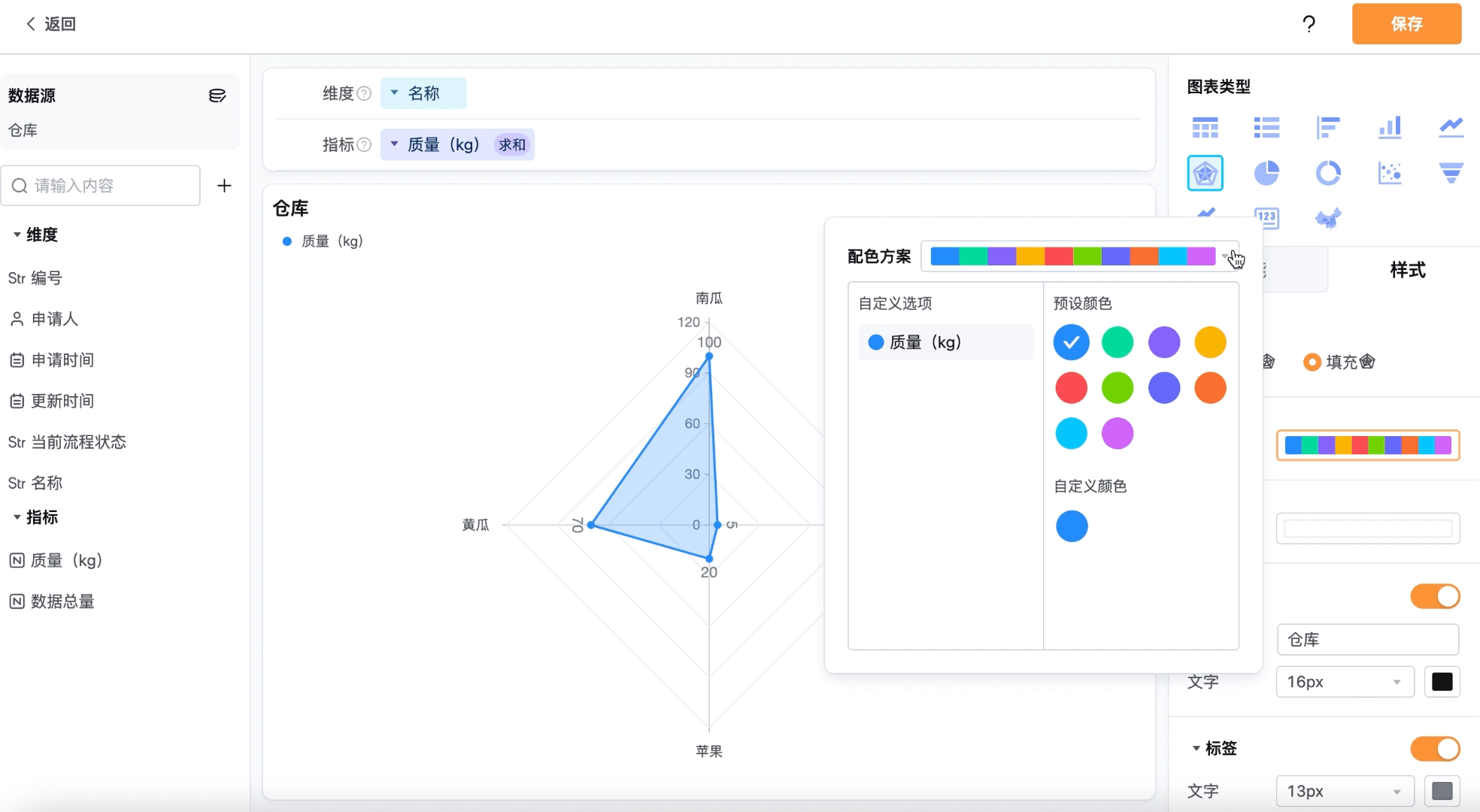

2.5.2 配色方案​

可以为报表配置不同的颜色组合

文档图片

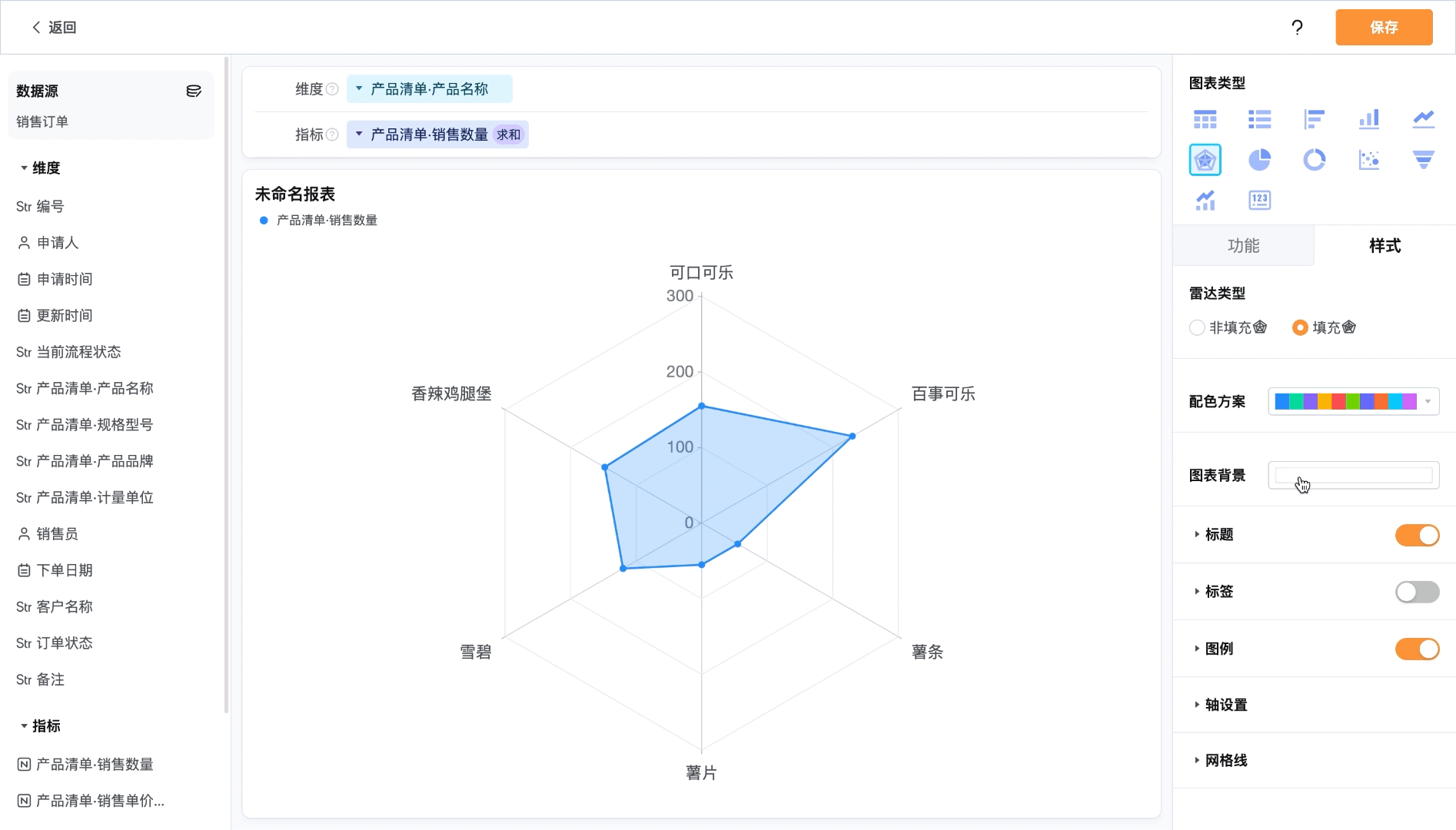

2.5.3 图表背景​

可以更改报表背景区域的颜色

文档图片

2.5.4 标题​

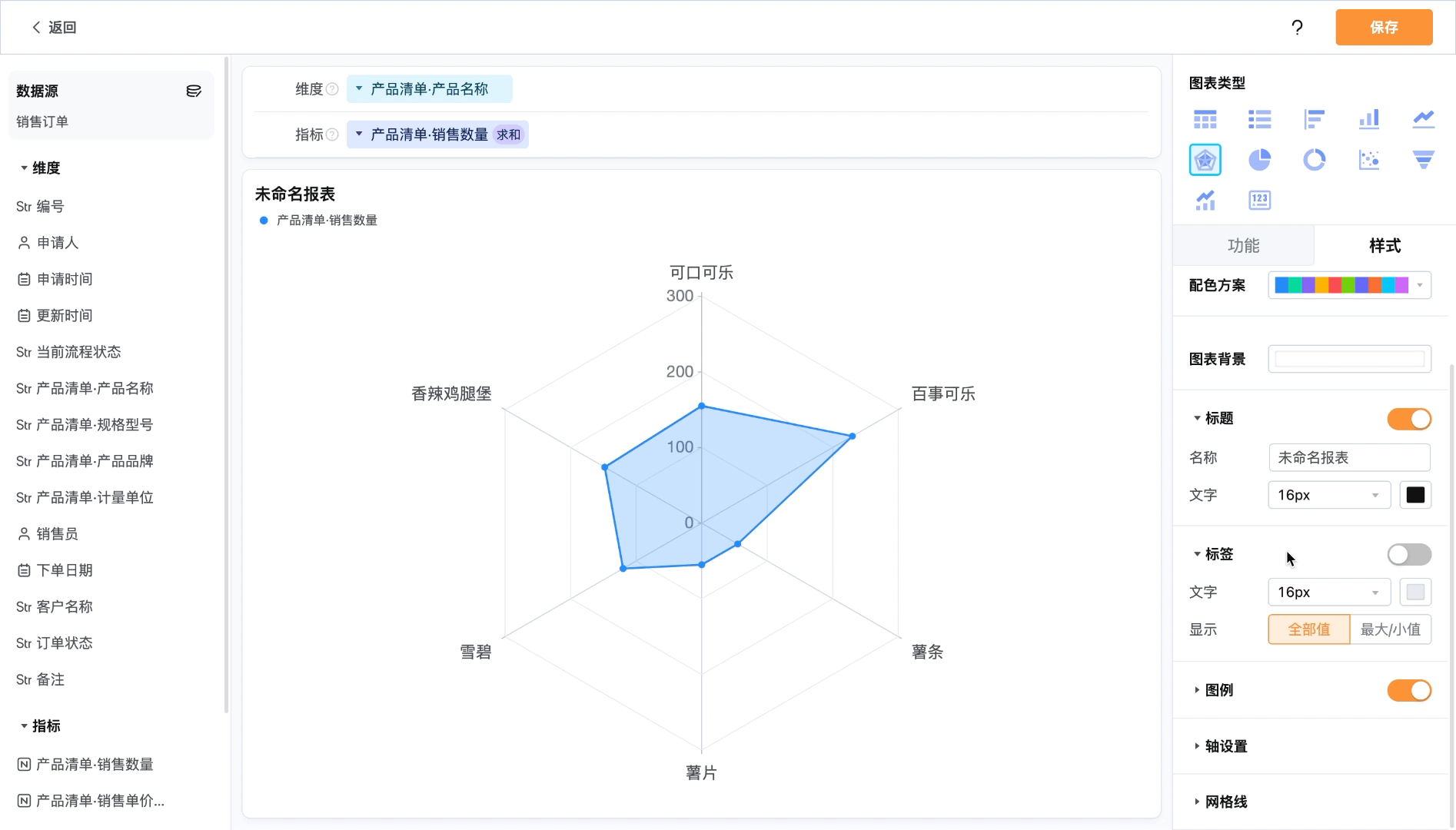

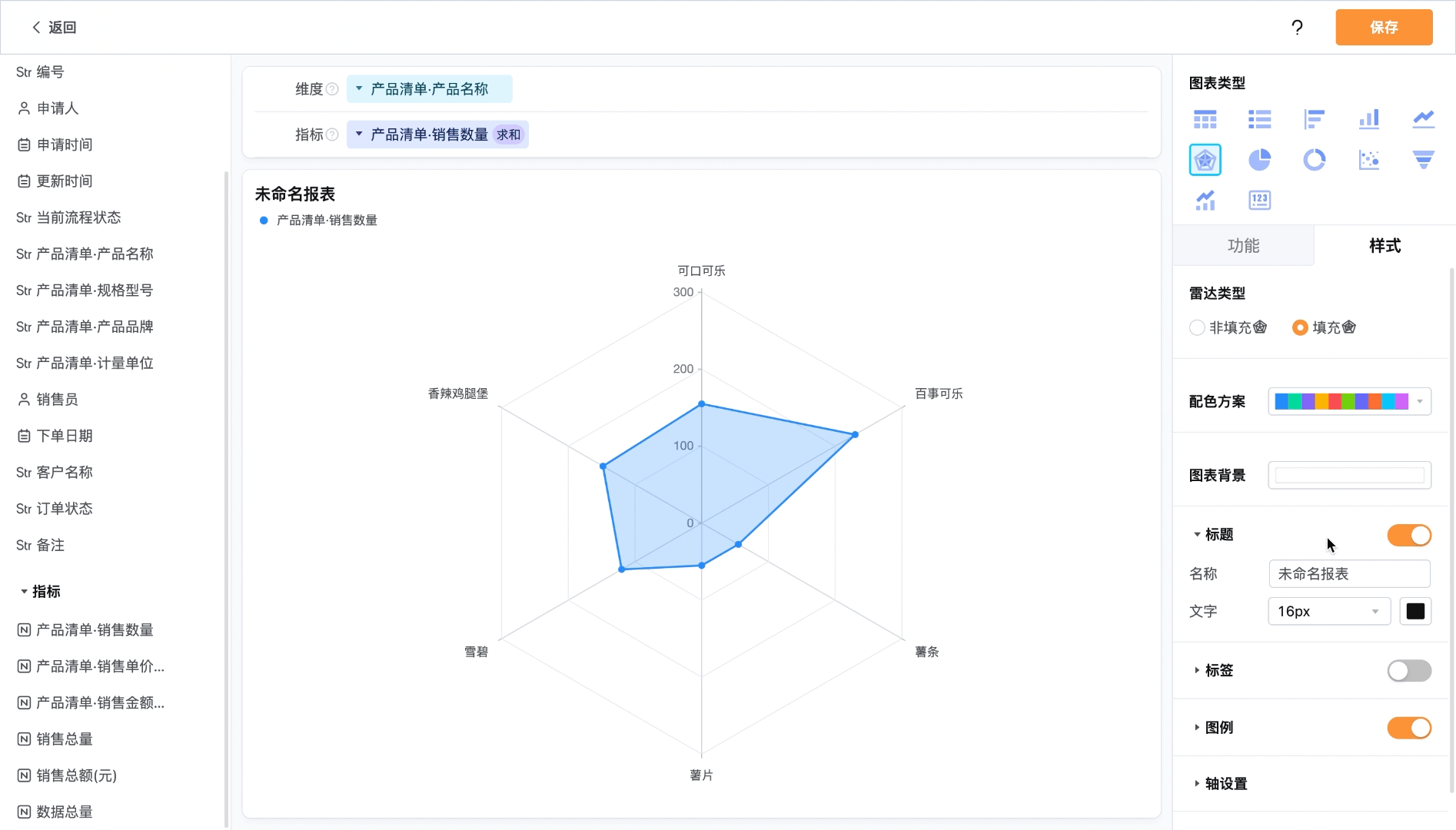

可以选择是否显示标题，并对报表标题的内容、字号和字体颜色进行更改

文档图片

2.5.5 标签​

可以选择是否显示轴的数值标签，并对标签的字号、颜色、位置和显示方式进行更改

文档图片

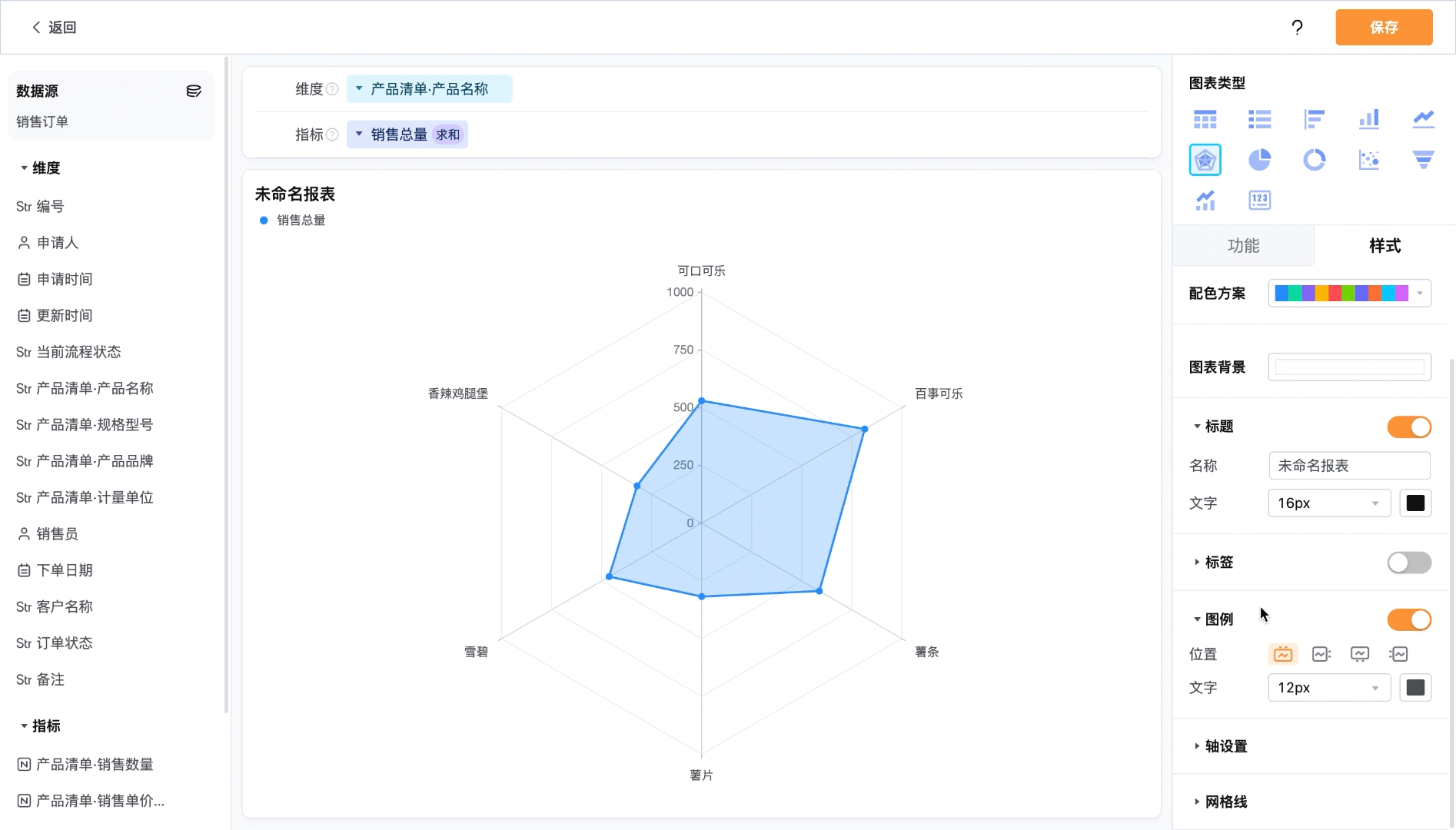

2.5.6 图例​

点击图例可以隐藏或显示该图例的数据，点击图例右侧图标可以选择是否单独显示该图例的数据

选择是否显示图例，并对图例文字的字号、颜色和显示位置进行更改。

文档图片

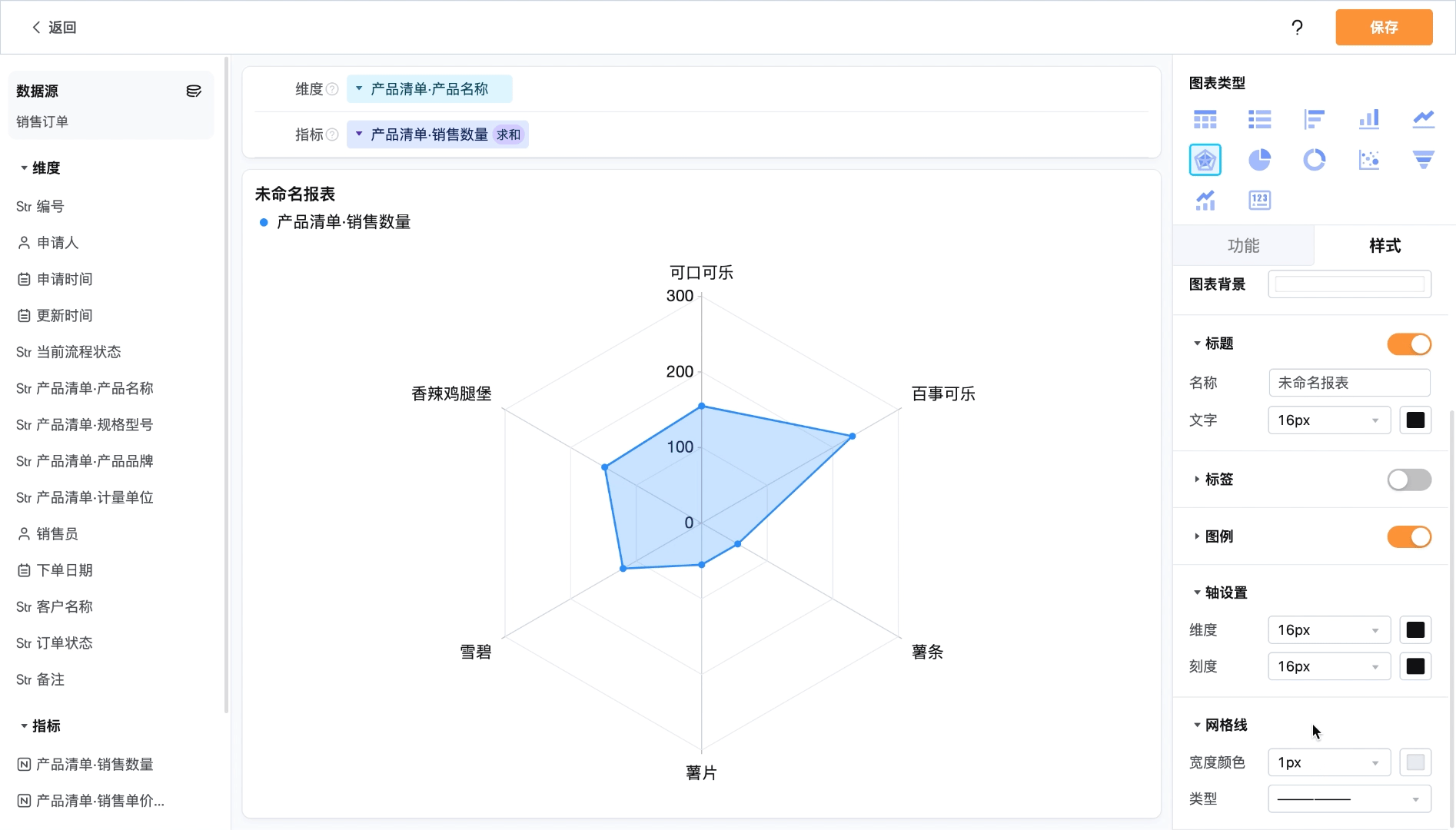

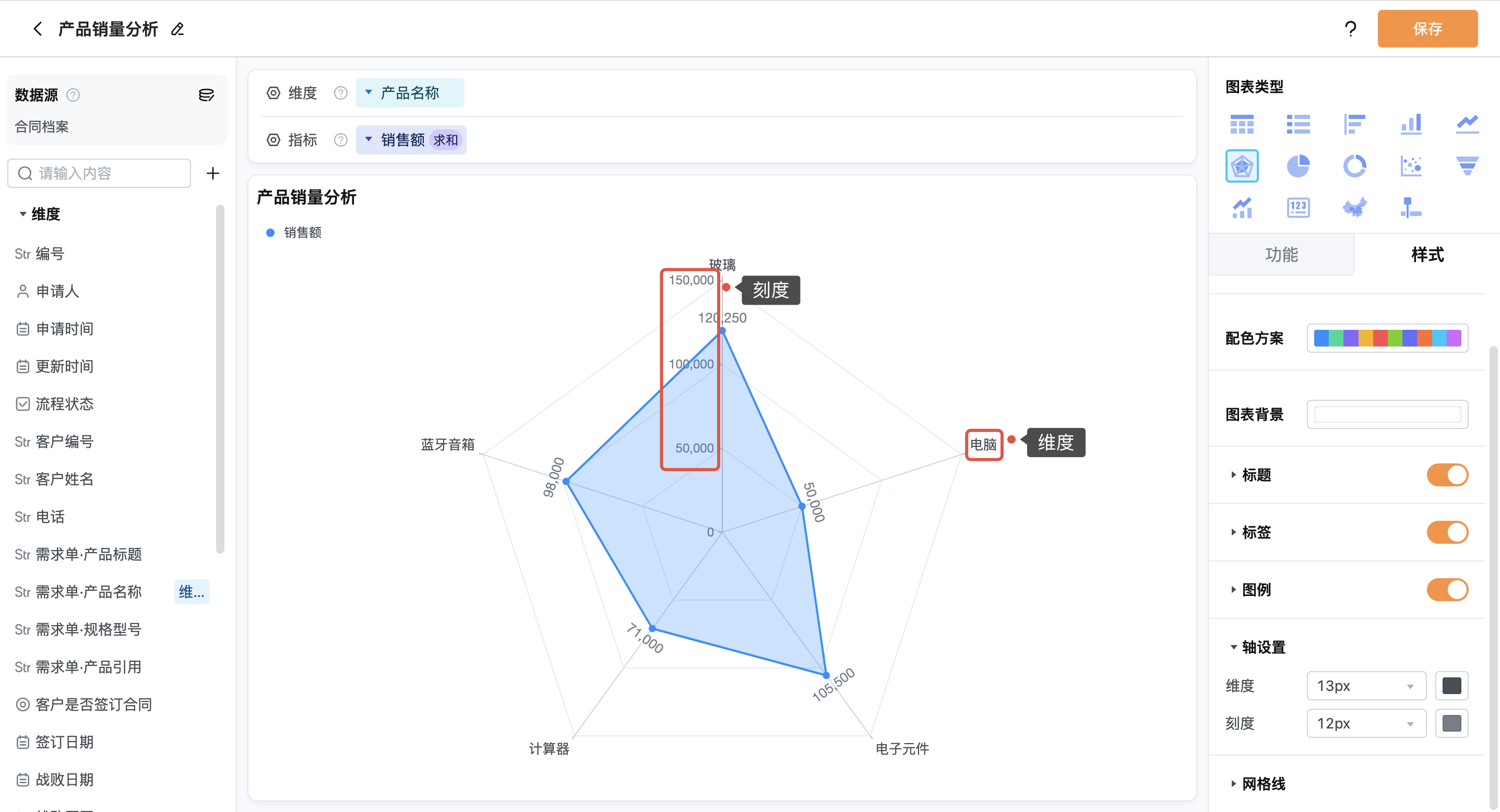

2.5.7 轴设置​

可以更改维度与刻度的字号和颜色


2.5.8 网格线​

可以调整网格线的宽度、颜色以及类型

文档图片
